Металлорукав в ПВХ-изоляции Р3-ЦП нг LS 60 (10м/уп) черный | zeta44611 ГОФРОМАТИК ЗЭТА

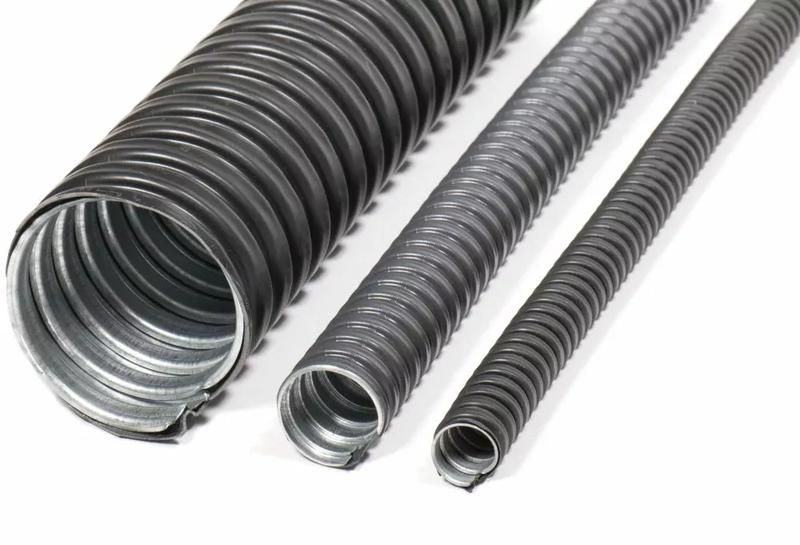

Металлорукав в ПВХ-изоляции Р3-ЦП нг LS 60 (10м/уп) черный - это гибкая защитная оболочка из оцинкованной стали с негорючей ПВХ-оболочкой, предназначенная для прокладки кабелей в сложных маршрутах с высокими требованиями к безопасности и механической защите. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот тип металлорукава для промышленных и энергетических объектов.

Назначение и область применения

Металлорукав в ПВХ-изоляции Р3-ЦП нг LS 60 (10м/уп) черный используется для защиты кабельных проводок там, где требуется изгиб трассы, повышенная механическая прочность и защита от воды, пыли и открытого пламени. Подходит для прокладки внутри зданий, на производствах, в цехах, на элеваторах, в системах автоматизации и на объектах с высокой пожарной нагрузкой. Применяется в местах, где нельзя использовать жесткие трубы - например, вокруг оборудования, через проходы, в труднодоступных узлах.

Технические характеристики

• Тип: металлорукав с ПВХ-изоляцией
• Наружный диаметр: 66 мм
• Внутренний диаметр: 59 мм - позволяет пропускать кабели до 50–55 мм в суммарном сечении
• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии
• Изоляция: негорючий ПВХ-пластикат (класс НГ LS - малое выделение дыма и газов при горении)
• Степень защиты IP67: полностью герметична против пыли и временного погружения в воду до 1 метра на 30 минут
• Длина бухты: 10 метров - удобна для транспортировки и раскроя
• Гибкость: да - можно формовать вручную без специальных инструментов
• Статический радиус изгиба: 240 мм - минимальный допустимый радиус изгиба при установке
• Температурный диапазон: от –40 C до +90 C - работает в холодных помещениях и рядом с нагревательными элементами
• Разрывное усилие: 500 Н - способен выдерживать значительные механические нагрузки
• Цвет: черный - маскирует загрязнения, соответствует промышленным стандартам
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ-изоляции Р3-ЦП нг LS 60 (10м/уп) черный совместим со всеми стандартными фитингами и муфтами для металлорукавов диаметром 60–66 мм. Для монтажа используйте клещи для опрессовки или затяжные хомутики. Учитывайте внутренний диаметр 59 мм - он определяет максимальный размер пучка кабелей. Не перегибайте рукав меньше чем на 240 мм радиуса - это повредит структуру и снижает степень защиты. Концы рукава необходимо закрывать термоусадочными колпачками или металлическими наконечниками, так как уплотнение в комплект не входит.

Безопасность и стандарты

Металлорукав в ПВХ-изоляции Р3-ЦП нг LS 60 (10м/уп) черный соответствует требованиям к негорючим материалам (НГ) и низкому дымовыделению (LS). Это важно для помещений с людьми - в случае возгорания он не распространяет пламя и минимизирует токсичные выбросы. Высокая степень защиты IP67 гарантирует безопасность при попадании воды или влажной среде. Электрическая изоляция ПВХ предотвращает случайное прикосновение к токоведущим частям даже при повреждении основной изоляции кабеля.

Преимущества

• Высокая механическая прочность благодаря стальному сердечнику и усиленной ПВХ-оболочке
• Устойчивость к коррозии - оцинкованная сталь служит десятилетиями даже во влажной среде
• Негорючесть - не поддерживает горение, что снижает риск распространения огня
• Гибкость - легко адаптируется под любые контуры без потери целостности
• Защита от внешних факторов - IP67 исключает попадание пыли и воды
• Легко режется обычными ножницами по металлу - не требует дорогостоящего инструмента

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Отсутствие заводского уплотнения - требует самостоятельной герметизации на входах/выходах
• Не рекомендован для прокладки в условиях постоянных ударных нагрузок или вибраций выше нормы - возможна усталость металла
• Не следует использовать в контакте с растворителями, кислотами или щелочами - ПВХ может разрушаться
• Максимальная температура +90 C - не подходит для прокладки рядом с паровыми трубами или печами

Примеры использования

• Защита силовых кабелей на конвейерах в пищевой промышленности
• Прокладка сигнальных линий между станками ЧПУ в металлообработке
• Подключение датчиков и исполнительных механизмов в холодильных камерах
• Обводка кабелей вокруг трансформаторов и распределительных шкафов
• Прокладка в подземных каналах с периодическим затоплением

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 59 мм был достаточен для всех кабелей - учтите запас на свободное перемещение
• При резке используйте острые ножницы; после реза удалите заусенцы, чтобы не повредить изоляцию кабелей
• На концах всегда устанавливайте защитные наконечники - они предотвращают сползание ПВХ и обеспечивают надежный выход кабеля
• При прокладке в нескольких точках изгиба делайте равномерные переходы - резкие углы нарушают структуру и снижают срок службы
• Для длинных трасс с несколькими изгибами лучше использовать несколько отрезков по 10 м, чем один слишком длинный - это упрощает замену и обслуживание
• Храните бухты в сухом месте, избегая прямых солнечных лучей - длительное UV-воздействие может ослабить ПВХ
