Металлорукав в ПВХ изоляции Р3-Ц-ПВХ-60 d60мм без протяжки (уп.10м) Ruvinil TYCO РЗ-Ц-ПВХ-60

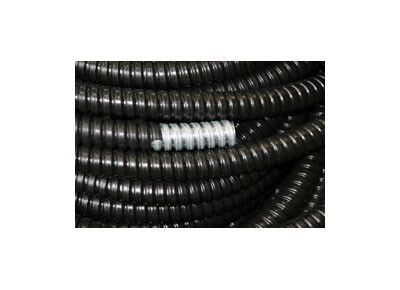

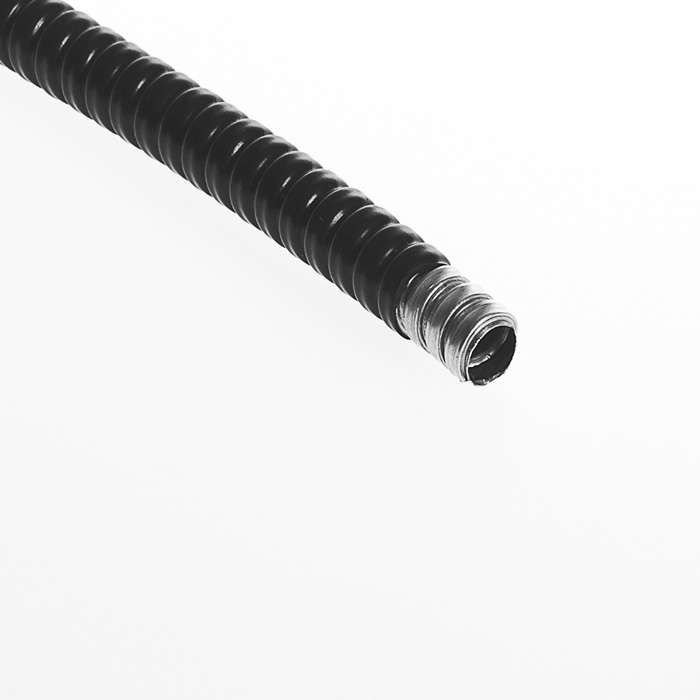

Металлорукав РЗ-Ц-60 от Рувинил - гибкая защитная оболочка из оцинкованной стали с ПВХ-покрытием, предназначенная для прокладки кабелей и проводов в условиях повышенной механической нагрузки, влаги и перепадов температур. Артикул Р3-Ц-ПВХ-60 соответствует требованиям для использования в промышленных средах, включая взрывоопасные зоны.

Назначение и область применения

Металлорукав РЗ-Ц-60 используется для защиты электрических кабелей, сигнальных линий и слаботочных проводов от внешних воздействий: ударов, истирания, химических веществ, влаги и пыли. Подходит для прокладки внутри помещений и на открытых участках - например, на заводах, в цехах, на транспорте, в энергообъектах и на объектах с риском взрыва.

Технические характеристики

• Внутренний диаметр: 60 мм - позволяет пропускать кабели большого сечения, включая многожильные группы
• Наружный диаметр: 68 мм - учтён при расчёте свободного пространства в каналах и креплениях
• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и коррозионную стойкость
• Покрытие: чёрный ПВХ-пластикат - защищает от УФ-излучения, снижает трение, предотвращает накопление грязи
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Температурный диапазон: от -50 C до +60 C - работает в холодных регионах и рядом с нагреваемым оборудованием
• Длина бухты: 10 метров - удобно для транспортировки и резки на месте
• Прочность при сжатии: 750 Н - выдерживает давление от тяжёлых предметов и механических нагрузок
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности
• Уплотнение: отсутствует - требует установки фитингов или муфт для герметизации концов
• Использование во взрывоопасных зонах: допущено - соответствует нормам для зон класса 1 и выше

Совместимость и монтаж

Металлорукав РЗ-Ц-60 совместим со всеми типами стандартных металлических и пластиковых фитингов, переходников и клеммных коробок с внутренним диаметром 60–68 мм. Для монтажа используйте специальные зажимы или хомутики, фиксирующие рукав на опорах через каждые 1–1,5 метра. Концы рукава необходимо герметизировать с помощью уплотнительных колец или термоусадочных трубок - так как в комплекте уплотнение отсутствует. Не рекомендуется растягивать рукав при установке - он сохраняет форму только при естественной гибкости.

Безопасность и стандарты

Металлорукав РЗ-Ц-60 соответствует требованиям ГОСТ Р МЭК 60423 и IEC 61386-21 для гибких металлорукавов. Сертифицирован для работы в зонах с опасностью взрыва согласно классификации Zone 1/21. ПВХ-покрытие не содержит свинца и соответствует RoHS. Применение в пищевой и медицинской промышленности возможно при условии регулярной очистки и отсутствия контакта с агрессивными растворителями.

Преимущества

• Высокая механическая прочность благодаря стальной основе и оцинкованию
• Устойчивость к агрессивным средам - масла, эмульсии, щелочи, кислоты в малых концентрациях
• Долговечность в экстремальных температурах - не становится хрупким при минусах и не деформируется при жаре
• Чёрный цвет ПВХ снижает видимость и уменьшает отражение света - подходит для систем автоматики и видеонаблюдения
• Легко режется обычными ножницами по металлу - не требует специального инструмента

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует длительную работу под водой
• Не следует использовать в средах с высокими концентрациями органических растворителей (ацетон, бензол) - они разрушают ПВХ
• Отсутствие уплотнения требует обязательной доработки концов - нельзя применять как готовый герметичный канал без фитингов
• Не рекомендован для частого изгиба под углом менее 5D (диаметров) - минимальный радиус изгиба ≈ 300 мм
• Не подходит для прокладки в местах с постоянным трением о шероховатые поверхности - возможна abrasion ПВХ-слоя

Примеры использования

• Защита силовых кабелей на конвейерах в пищевых цехах
• Прокладка сигналов управления в технологическом оборудовании на нефтехимических предприятиях
• Обвязка кабельных трасс в холодильных камерах и на открытых площадках в Сибири
• Подключение датчиков и исполнительных механизмов в зонах с риском взрыва газа
• Переход между стеной и машиной в сборочных линиях - где требуется гибкость и защита от каплей масла

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 60 мм достаточен для суммарного сечения всех проводов - заполнение не более 40% от объема рукава
• Для длинных трасс используйте несколько секций по 10 м - соединяйте их с помощью муфт и герметиков
• Если планируете прокладывать в местах с высокой влажностью - обязательно установите водоотводящие фитинги на нижней точке маршрута
• При работе в зимних условиях - не изгибайте рукав при температуре ниже -50 C; материал становится менее эластичным
• Артикулы РЗ-Ц-60 и Р3-Ц-ПВХ-60 - это один и тот же продукт. Разница лишь в обозначении производителя - выбирайте по доступности
