Металлорукав Р3-ЦПнг-LS 10 с протяжкой (уп.100м) Fortisflex 76644 КВТ

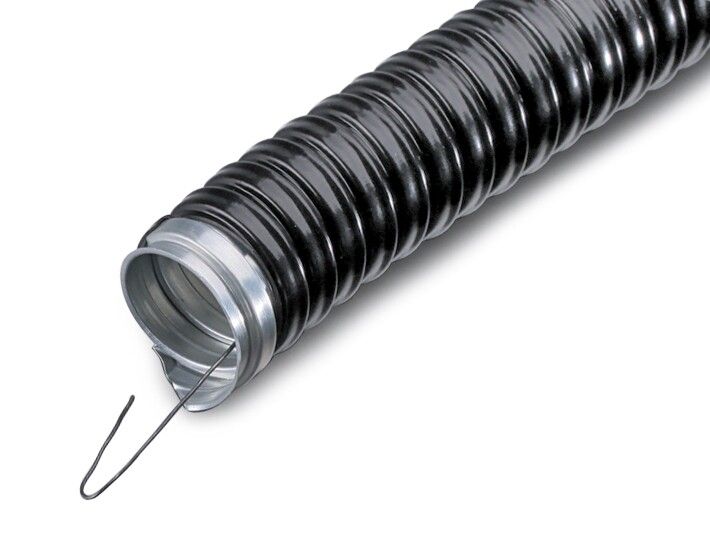

Металлорукав Р3-ЦПнг-LS 10 с протяжкой от Fortisflex - это герметичный защищённый рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для безопасной прокладки кабелей в условиях повышенной механической нагрузки и влажности. Артикул 76644 подходит для скрытой и открытой проводки в промышленных, жилых и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 10 с протяжкой используется для защиты кабелей и проводов от механических повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в помещениях и на улице, в том числе в зонах с высокой влажностью, перепадами температур и риском контакта с маслами, бензином или разбавленными кислотами. Часто применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с оборудованием и в местах, где требуется надёжная изоляция от электрического тока.

Технические характеристики

• Диаметр: 10 мм - позволяет пропускать кабели с внешним диаметром до 8–9 мм
• Материал корпуса: оцинкованная сталь - устойчива к коррозии и долговечна
• Оболочка: самозатухающий ПВХ с низким газо- и дымовыделением (LS) - не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Импульсная ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Разрывное усилие: 500 Н - способен выдерживать значительную тянущую нагрузку
• Радиус изгиба: 30 мм - легко гнётся даже в ограниченном пространстве
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях
• Температура монтажа: не ниже –5 C - требует осторожности при работе на холоде
• Длина бухты: 100 метров - удобно для крупных проектов
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Протяжка: стальная проволока внутри - облегчает затяжку кабелей
• Электроизоляция: да - предотвращает контакт с токоведущими частями
• Уплотнение: отсутствует - требует установки фитингов для герметизации концов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 10 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с моделями ВК-М-МР и их INOX-версиями. Для герметизации концов необходимо использовать соответствующие муфты или переходники. Монтаж допускается при температуре выше –5 C - при более низких значениях материал становится хрупким. Гибкость позволяет выполнять повороты радиусом от 30 мм без риска деформации. Протяжка упрощает ввод кабеля: достаточно закрепить её на конце провода и потянуть через весь рукав.

Безопасность и стандарты

• Соответствует требованиям UL - одобрена для использования в США и Канаде
• ПВХ-оболочка не поддерживает горение - снижает риск распространения пламени
• Защита IP65 и IK07 обеспечивают соответствие нормам безопасности для промышленных помещений
• Не содержит галогенов - при возгорании выделяет минимальное количество токсичных газов

Преимущества

• Высокая механическая прочность благодаря стальной оплетке
• Устойчивость к агрессивным средам: масла, бензин, слабые кислоты и щелочи
• Долговечность в условиях влажности и перепадов температур
• Легкость монтажа благодаря гибкости и наличию протяжки
• UV-стойкость - сохраняет целостность на открытом воздухе
• Электроизоляционные свойства - исключают риск поражения током при случайном контакте

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Требуется использование фитингов для герметизации концов - самостоятельно не является герметичным элементом
• Не рекомендован для монтажа при температуре ниже –5 C - возможна трещинообразование ПВХ
• Не подходит для прокладки в зонах с постоянным давлением жидкостей или газов - не имеет внутреннего уплотнения
• Ограниченный внутренний диаметр (около 8 мм) - не подходит для толстых кабелей или множественных жил

Примеры использования

• Прокладка силового кабеля от распределительного щита к станку на заводе
• Защита сигнальных проводов в системе вентиляции на крыше здания
• Подключение датчиков в холодильной камере с высокой влажностью
• Переменная проводка на конвейерной линии с частыми движениями
• Прокладка кабелей в технологическом коридоре с риском попадания масла или химикатов

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 10 с протяжкой только для кабелей с наружным диаметром до 8–9 мм - перегрузка вызывает трудности при затяжке и повреждает изоляцию
• Всегда используйте фитинги Fortisflex для герметизации входа/выхода - без них IP65 не будет соблюдён
• При монтаже зимой согрейте рукав до комнатной температуры - это предотвратит растрескивание ПВХ
• Протяжка не рассчитана на многократное использование - после первого введения кабеля лучше заменить её
• Для длинных участков (>30 м) используйте несколько бухт с соединениями - тяга кабеля через 100 м с несколькими изгибами требует специального оборудования
• Проверьте совместимость с вашими фитингами перед заказом - некоторые модели (например, ВК-М-МР) имеют особый тип крепления
