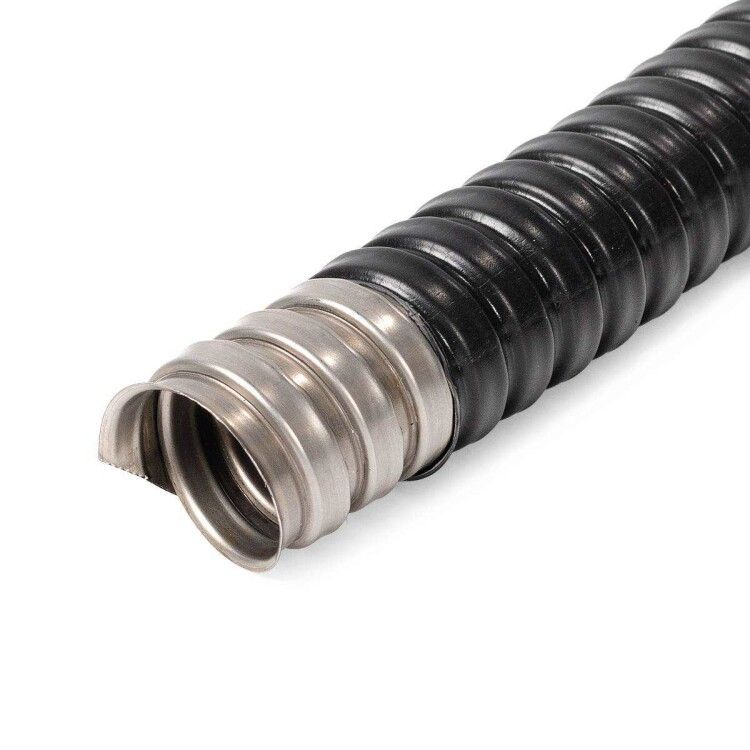

Металлорукав из нержавеющей стали в ПВХ изоляции МРПИнг (INOX) 25 - 83051 КВТ

Металлорукав МРПИнг из нержавеющей стали INOX-25 (ГСИ, ГСИ-н, ГСИ(н)) - гибкая защищённая оболочка из нержавеющей стали с ПВХ-оплеткой, предназначенная для безопасной прокладки кабелей в агрессивных средах, где важна механическая прочность, герметичность и коррозионная стойкость. Бренды Fortisflex и КВТ выпускают этот металлорукав в бухтах по 25 метров с артикулом 83051.

Назначение и область применения

Металлорукав МРПИнг из нержавеющей стали INOX-25 (ГСИ, ГСИ-н, ГСИ(н)) используется для защиты кабелей и проводов в условиях высокой влажности, воздействия химических веществ, перепадов температур и механических нагрузок. Подходит для прокладки в помещениях с повышенной влажностью, на открытом воздухе, в зонах морского климата, на производствах с агрессивными средами. Обеспечивает защиту от ударов, пыли, воды и коррозии, сохраняя целостность электропроводки.

Технические характеристики

• Наружный диаметр: 31,6 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оплётка из самозатухающего ПВХ пластиката (не поддерживает горение)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температура эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Разрывное усилие: 800 Н - способен выдерживать значительную осевую нагрузку
• Длина бухты: 25 м
• Цвет: черный
• Электроизоляция: да - обеспечивает защиту от поражения электрическим током
• Уплотнение: отсутствует - требует дополнительной герметизации на концах
• Сертификация: одобрен для UL

Совместимость и монтаж

Металлорукав МРПИнг из нержавеющей стали INOX-25 (ГСИ, ГСИ-н, ГСИ(н)) совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 31–32 мм. Концы рукава необходимо герметизировать с помощью компрессионных наконечников или термоусаживающихся колец, так как уплотнение в конструкции отсутствует. При монтаже соблюдайте минимальный радиус изгиба 75 мм - превышение этого значения может вызвать деформацию спирали. Не используйте инструменты с острыми краями - они могут повредить ПВХ-оплётку. Монтаж возможен при температуре выше –5 C; при более низких температурах материал теряет эластичность.

Безопасность и стандарты

• Соответствует требованиям IP65 и IK07 - надёжная защита от внешних факторов
• ПВХ-оплётка соответствует нормам самозатухания - не распространяет пламя
• Одобрен для использования в системах, сертифицированных по UL
• Обеспечивает электрическую изоляцию - снижает риск поражения током при повреждении изоляции кабеля внутри

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали - идеально для морских, химических и пищевых производств
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Химическая стойкость - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами
• Гибкость позволяет выполнять сложные маршруты прокладки без дополнительных соединителей
• Защита от механических повреждений - подходит для мест с активным движением оборудования

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Требуется обязательная герметизация концов - без уплотнений вода и пыль могут попасть внутрь через торцы
• Запрещён монтаж при температуре ниже –5 C - риск растрескивания ПВХ-оплётки
• Не рекомендован для частых циклических изгибов - статический радиус изгиба 75 мм не является динамическим пределом
• Не подходит для прокладки в местах с постоянным давлением или вакуумом - не является трубопроводом

Примеры использования

• Прокладка силовых и сигнальных кабелей на морских платформах и причалах
• Защита кабелей в пищевой промышленности - мойки, холодильные камеры, участки с частой дезинфекцией
• Подключение датчиков и исполнительных механизмов на станках с высоким уровнем вибрации
• Открытая прокладка в цехах с наличием масла, химикатов или агрессивной паровой среды
• Прокладка в наружных распределительных устройствах, на крыше зданий, в зонах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава достаточен для пропуска кабелей - учтите суммарный диаметр всех жил с изоляцией
• Используйте специальные наконечники с резьбой или зажимами для герметизации концов - это продлит срок службы системы
• При необходимости резки - применяйте ножницы по металлу, не сдавливайте рукав, чтобы не деформировать спираль
• При прокладке в местах с высокими температурами (>75 C) - рассмотрите альтернативы с более широким температурным диапазоном
• Храните бухты в сухом месте при температуре от +5 C до +30 C - избегайте заморозки и прямого солнечного света
• Для длинных трасс - учитывайте возможность утяжеления кабеля внутри - металлорукав МРПИнг из нержавеющей стали INOX-25 (ГСИ, ГСИ-н, ГСИ(н)) имеет вес около 0,9 кг/м
