Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 25 (50м/уп.) В1,5 | zeta44824 ГОФРОМАТИК ЗЭТА

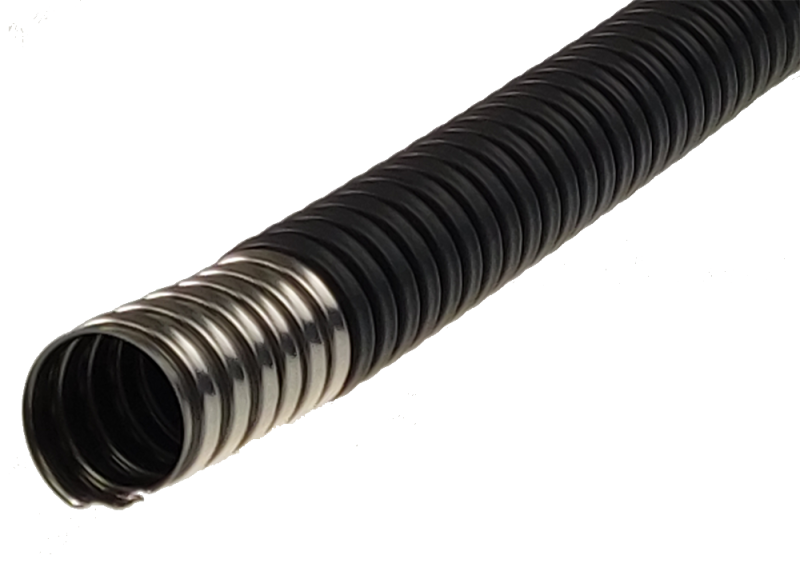

Металлорукав в ПВХ изоляции Р3-НП нг 25 из нержавеющей стали (50м/уп.) В1,5 от ЗЭТА Новосибирск - это гибкая защищённая оболочка для кабелей, рассчитанная на жесткие условия эксплуатации. Благодаря комбинации нержавеющей стали и ПВХ-изоляции, он сочетает прочность, corrosion resistance и высокую степень защиты IP67. Артикул zeta44824 подходит для прокладки силовых и сигнальных проводов в движущихся системах, где важны долговечность и надёжность.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-НП нг 25 из нержавеющей стали (50м/уп.) В1,5 используется для механической защиты кабелей в условиях повышенного риска повреждения: удары, перегибы, воздействие химических сред, вибрация. Применяется в системах с постоянным движением - например, на конвейерах, роботизированных станках, транспортерах, подъёмниках. Подходит для внутренней и внешней прокладки в помещениях и на открытых площадках. Не предназначен для прямой замены жёстких труб - его задача - гибкая, но прочная оболочка.

Технические характеристики

• Материал корпуса: нержавеющая сталь - устойчив к коррозии, не требует дополнительной антикоррозийной обработки;
• Изоляция: ПВХ черного цвета - защищает от влаги, масла, УФ-лучей, снижает риск повреждения при трении;
• Наружный диаметр: 28,5 мм - позволяет пропускать кабели до 20–22 мм в диаметре с запасом;
• Внутренний диаметр: 24,7 мм - оптимальный проход для групп кабелей, включая многожильные;
• Степень защиты IP67: полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут;
• Температурный диапазон: от –60 C до +90 C - работает в холодных цехах и рядом с нагреваемыми элементами;
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при растяжении;
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при фиксированном положении;
• Длина бухты: 50 м - удобно для крупных проектов, минимизирует стыки;
• Уплотнение: отсутствует - требуется использование фитингов для герметизации входов;
• Покрытие: оцинкованная стальная лента - усиливает коррозионную стойкость перед формированием нержавеющего слоя.

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-НП нг 25 из нержавеющей стали (50м/уп.) В1,5 совместим с фитингами и вводными устройствами от ЗЭТА: МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Все они должны иметь аналогичный наружный диаметр 28,5 мм. Для монтажа используйте специальные ножницы для металлорукавов - резать обычными клещами нельзя, это деформирует спираль. После установки обязательно закрепите концы фитингами, чтобы предотвратить распускание. Кабель внутри должен свободно перемещаться - не затягивайте слишком туго.

Безопасность и стандарты

Металлорукав в ПВХ изоляции Р3-НП нг 25 из нержавеющей стали (50м/уп.) В1,5 соответствует требованиям ГОСТ Р МЭК 61386.23-2015. Его применение в системах заземления возможно только через сертифицированные металлические соединители ЗЭТА. Сам по себе рукав не является полноценным проводником заземления - его сопротивление выше нормы. При использовании других методов заземления (например, с помощью медной шины) необходимо проверить переходное сопротивление - оно не должно превышать 0,05 Ом.

Преимущества

• Высокая устойчивость к коррозии благодаря материалу - срок службы до 15+ лет даже во влажной среде;
• ПВХ-оболочка снижает уровень шума при движении кабелей и защищает от истирания;
• Гибкость позволяет прокладывать трассы с множеством изгибов без дополнительных компенсаторов;
• IP67 обеспечивает надёжную работу в сырых, пыльных и агрессивных средах - например, на пищевых предприятиях или в химцехах;
• Чёрный цвет ПВХ скрывает загрязнения и лучше переносит UV-излучение, чем светлые варианты.

Ограничения применения

• Не применяется как самостоятельный проводник заземления - обязательна установка фитингов ЗЭТА или проверка сопротивления;
• Не рекомендован для прокладки в местах с частыми динамическими изгибами меньше 75 мм - возможна потеря целостности спирали;
• Не подходит для прямого контакта с открытыми пламенем или температурами выше 90 C длительно - ПВХ начнёт терять форму;
• Отсутствие уплотнений требует дополнительных расходов на фитинги - не является готовым решением «вставь и забудь»;
• Не предназначена для прокладки в грунте или под бетоном - нужна дополнительная защита от давления и механических повреждений.

Примеры использования

• Оболочка кабелей управления на автоматизированных линиях сборки;
• Защита проводов питания и датчиков на мобильных роботах и тележках;
• Прокладка сигналов в пищевой промышленности - легко моется, не боится воды и чистящих средств;
• Кабельные трассы в холодильных камерах - сохраняет гибкость при –40 C;
• Подключение оборудования в цехах с высокой вибрацией - например, прессы, насосы, компрессоры.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 24,7 мм достаточен для всех кабелей в пучке - учтите толщину изоляции и наличие экранов;
• При резке используйте только специализированные ножницы - иначе спираль раскрошится и будет трудно вставить фитинг;
• Для длинных участков (>10 м) предусмотрите компенсацию теплового расширения - особенно при перепадах температур;
• Если рукав проходит через стену или потолок - всегда используйте переходники с уплотнением, иначе IP67 потерян;
• Артикул zeta44824 - один из самых популярных в линейке ЗЭТА; если вам нужен меньший или больший диаметр - выбирайте другие модели серии Р3-НП.
