Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-10 протяжкой - 77871 КВТ

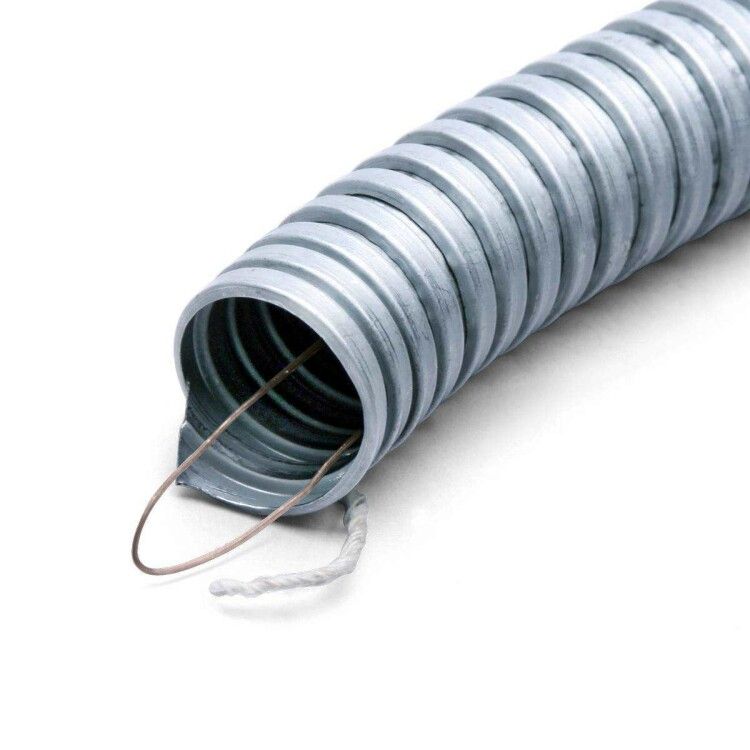

Металлорукав РЗ-ЦХ 10 с протяжкой от Fortisflex - гибкая металлическая трубка из оцинкованной стали с встроенной протяжкой, предназначенная для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 77871 подходит как для внутренних, так и для наружных систем проводки.

Назначение и область применения

Металлорукав РЗ-ЦХ 10 с протяжкой используется для защиты кабельных трасс от внешних воздействий: ударов, перегибов, истирания, пыли и влаги. Подходит для скрытой и открытой прокладки в промышленных помещениях, на станках, конвейерах, в распределительных щитах и на объектах с высокой вибрацией. Протяжка позволяет легко тянуть провода через рукав без дополнительных инструментов.

Технические характеристики

• Тип: металлорукав с протяжкой
• Материал корпуса: оцинкованная стальная лента
• Наружный диаметр: 13,9 мм
• Длина одной бухты: 100 метров
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Рабочая температура: от –40 C до +120 C
• Статический радиус изгиба: 30 мм - минимальный допустимый радиус изгиба при статической нагрузке
• Разрывное усилие: 300 Н - способен выдерживать растяжение до 30 кг силы
• Уплотнение: хлопчатобумажная нить - предотвращает попадание пыли и мелкого мусора
• Обшивка: отсутствует - поверхность голая, без пластиковой оплетки
• Цвет: металлик
• Электрические свойства: проводящий - может использоваться как заземляющий элемент
• Гибкость: высокая - позволяет выполнять сложные маршруты прокладки

Совместимость и монтаж

Металлорукав РЗ-ЦХ 10 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для соединения используйте соответствующие зажимы и переходники. Протяжка внутри рукава позволяет вводить кабели без предварительного продевания шнура - достаточно закрепить провод на конце протяжки и потянуть. Диаметр 13,9 мм рассчитан на прокладку одиночных кабелей с наружным диаметром до 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям по механической прочности (IK07) и степени защиты (IP40). Электропроводящая структура позволяет использовать металлорукав РЗ-ЦХ 10 с протяжкой в качестве дополнительного заземления, что снижает риск возникновения статического заряда. Однако он не является основным заземляющим проводником - для этого требуется отдельный PE-провод.

Преимущества

• Встроенная протяжка ускоряет монтаж и исключает необходимость в дополнительных инструментах
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Высокая гибкость (минимальный радиус 30 мм) позволяет прокладывать трассы в ограниченных пространствах
• Устойчивость к маслам, бензину, разбавленным кислотам и щелочам
• Не боится перепадов температур - работает в холодных цехах и жарких зонах
• Металлическая конструкция защищает от механических повреждений и давления

Ограничения применения

• Степень защиты IP40 не предназначена для работы под дождём, в сырых помещениях или на улице без дополнительной герметизации
• Не рекомендован для постоянного контакта с конденсатом или прямым поливом
• Не следует применять в местах с частыми динамическими изгибами - превышение радиуса 30 мм вызывает быстрый износ
• Уплотнение из хлопчатобумажной нити не обеспечивает герметичность - для водонепроницаемых участков нужна дополнительная герметизация
• Не подходит для прокладки в зонах с открытыми пламенями или высокими температурами выше 120 C

Примеры использования

• Прокладка сигнальных кабелей между станками на автоматизированных линиях
• Защита проводов управления в распределительных щитах с высокой плотностью компоновки
• Монтаж кабелей питания на конвейерах с движущимися секциями
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности
• Внутренняя проводка в оборудовании с вибрационными нагрузками

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше наружного диаметра кабеля минимум на 2–3 мм - это предотвратит перегрев и затирание изоляции
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не повредить протяжку
• Для длинных трасс (>20 м) учитывайте трение - лучше разбить маршрут на участки с промежуточными точками крепления
• Если требуется герметичность - после установки заделайте концы термоусадкой или герметиком
• Артикул 77871 - один из самых популярных размеров в серии; при замене всегда сверяйтесь с диаметром и типом фитингов
• Металлорукав РЗ-ЦХ 10 с протяжкой можно использовать в паре с другими изделиями серии Fortisflex - они обеспечивают единый стандарт сборки
