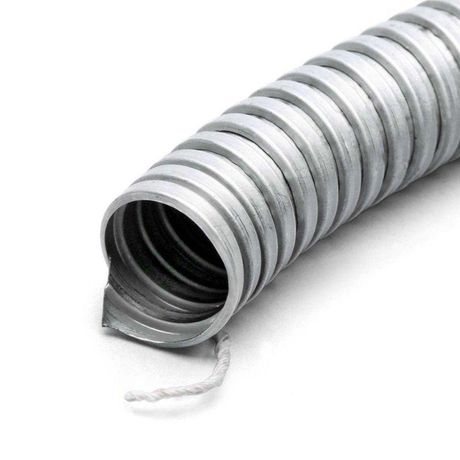

Металлорукав Р3-ЦХ-15, 15 мм, IP40, оцинкованный Fortisflex 88340

Металлорукав РЗ-ЦХ-15 от Fortisflex - гибкий металлический рукав из оцинкованной стали для защиты кабелей и проводов от механических воздействий в условиях повышенной вибрации, перегрузок и агрессивной среды. Артикул 88340 подходит как для внутренней, так и для наружной прокладки в промышленных системах.

Назначение и область применения

Металлорукав РЗ-ЦХ-15 предназначен для скрытой и открытой прокладки силовых и управляющих кабелей. Он защищает провода от ударов, сдавливания, истирания и случайных повреждений. Подходит для использования в цехах, на конвейерах, в распределительных щитах, на станках и других объектах с высокой механической нагрузкой. Рукав можно применять как внутри помещений, так и на улице благодаря устойчивости к UV-излучению и широкому температурному диапазону.

Технические характеристики

• Материал: стальная оцинкованная лента - обеспечивает прочность и коррозионную стойкость;
• Диаметр: 15 мм - подходит для кабелей с внешним диаметром до 10–12 мм;
• Электрические характеристики: проводящий - позволяет использовать как заземляющий элемент;
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды;
• Температура эксплуатации: от –40 C до +120 C - выдерживает экстремальные условия;
• Радиус изгиба: 48 мм - минимальный радиус, при котором сохраняется целостность конструкции;
• Разрывное усилие: 450 Н - способен выдерживать значительные осевые нагрузки;
• Уплотнение: хлопчатобумажная нить - снижает трение при протяжке кабелей, не герметизирует;
• Обшивка: отсутствует - поверхность голая, металлическая, цвет - металлик;
• Степень защиты от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см).

Совместимость и монтаж

Металлорукав РЗ-ЦХ-15 совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для монтажа используйте специальные зажимы или муфты, соответствующие диаметру 15 мм. Протягивайте кабель через рукав равномерно, без резких изгибов. Минимальный радиус изгиба - 48 мм; превышение этого значения может вызвать деформацию спирали. Не применяйте инструменты с острыми краями - они повредят стенки рукава.

Безопасность и стандарты

Металлорукав РЗ-ЦХ-15 соответствует требованиям к механической защите и термической стойкости, указанным в ГОСТ Р 50571.5.52. Степень защиты IP40 и IK07 обеспечивают соответствие нормам для промышленного оборудования. Электропроводящая конструкция допускает использование в качестве защитного заземления при соблюдении требований ПУЭ. Не является самозатухающим материалом - не рекомендован для мест с риском возгорания без дополнительной защиты.

Преимущества

• Высокая гибкость - позволяет выполнять сложные маршруты прокладки без дополнительных соединителей;
• Оцинкованное покрытие - предотвращает коррозию даже во влажной среде;
• Устойчивость к маслам, бензину, разбавленным кислотам и щелочам - подходит для работы в машиностроении и химических производствах;
• UV-стойкость - не теряет прочность под прямыми солнечными лучами;
• Проводящая структура - упрощает заземление системы без отдельного провода;
• Легко поддается резке - можно нарезать нужной длины обычными ножницами по металлу.

Ограничения применения

• Не предназначена для защиты от попадания воды - IP40 не обеспечивает гидроизоляцию;
• Не используется в взрывоопасных зонах (не имеет взрывозащиты);
• Не рекомендуется для частого изгиба под углом более 90° - это снижает срок службы;
• Не подходит для прокладки в контакте с растворителями, концентрированными кислотами и щелочами;
• При температурах ниже –40 C возможна потеря эластичности - требуется проверка перед монтажом в холодном климате.

Примеры использования

• Защита кабелей управления на автоматизированных линиях сборки;
• Прокладка сигнальных проводов в пультах управления станков;
• Интерьерная прокладка в распределительных шкафах с высокой плотностью кабелей;
• Наружная прокладка кабелей на производственных площадках с вибрационным оборудованием;
• Подключение датчиков и исполнительных механизмов в пищевой и фармацевтической промышленности (при условии отсутствия прямого контакта с жидкостью).

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно протянуть кабель без натяжения;
• Для многожильных кабелей используйте смазку на основе силикона - она снижает трение при затяжке;
• Фиксируйте металлорукав РЗ-ЦХ-15 каждые 50–70 см, чтобы избежать прогиба и перегрузки;
• Если требуется герметизация - комбинируйте с фитингами типа ВМ(INOX) и уплотнительными кольцами;
• Артикул 88340 не заменяет кабель-канал - он служит исключительно для защиты, а не для декора или скрытия проводки;
• При необходимости резки - используйте ножницы с тупыми краями, чтобы не деформировать спираль.
