Металлорукав МРПИнг DIESEL 15 с протяжкой в маслобензостойкой ПВХ-изоляции (Fortisflex) - 88461 КВТ

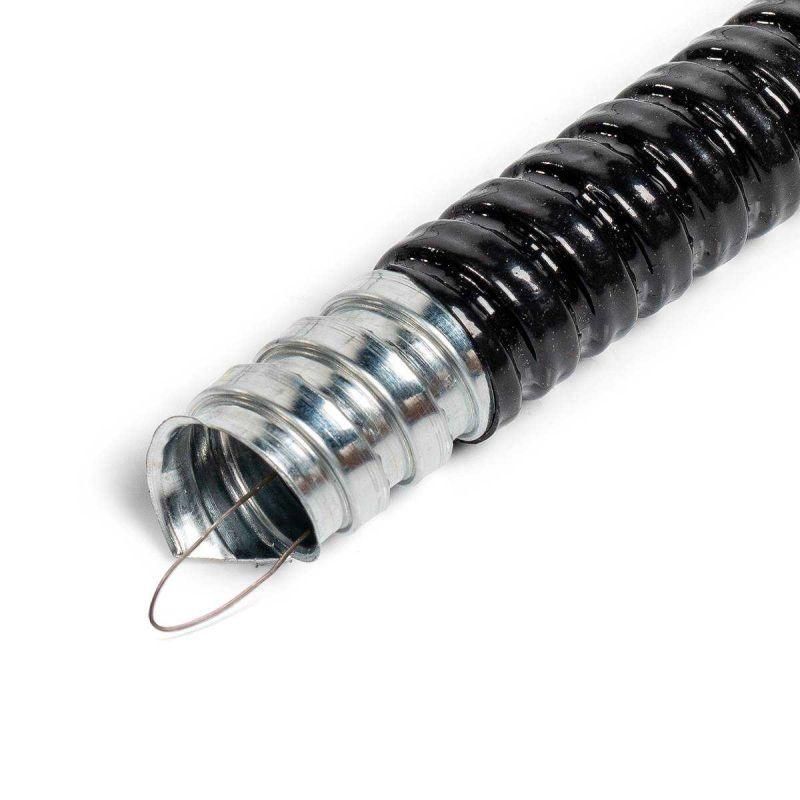

Металлорукав МРПИнг с протяжкой 15 (DIESEL, Fortisflex, МБ) - это гибкий металлический рукав с оцинкованной стальной оплеткой и маслостойким PVC-покрытием, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки, агрессивной среды и перепадов температур. Бренды Fortisflex и КВТ обеспечивают совместимость с широким спектром фитингов, а наличие протяжки упрощает прокладку проводов.

Назначение и область применения

Металлорукав МРПИнг с протяжкой 15 (DIESEL, Fortisflex, МБ) используется для прокладки кабелей и проводов как в закрытых, так и в открытых системах. Он защищает электропроводку от механических повреждений, воздействия масел, бензина, кислот и щелочей, а также от попадания пыли и воды. Подходит для монтажа в промышленном оборудовании, системах вентиляции, кондиционирования, обогрева, на конвейерах и в зонах с высокой вибрацией. Может применяться для транспортировки сыпучих материалов.

Технические характеристики

• Наружный диаметр: 17,9 мм
• Материал корпуса: оцинкованная стальная лента
• Протяжка: стальная проволока (встроена, позволяет протянуть кабель через весь рукав)
• Покрытие: маслостойкий, самозатухающий поливинилхлорид (PVC) - не поддерживает горение
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды с любого направления)
• Температура эксплуатации: от –60 C до +75 C
• Температура монтажа: не ниже –40 C
• Разрывное усилие: 700 Н
• Статический радиус изгиба: 48 мм
• Цвет: металлик (серебристый с матовым эффектом)
• Уплотнение: отсутствует - требует использования фитингов с уплотнением
• Гибкость: высокая - позволяет выполнять сложные маршруты прокладки

Совместимость и монтаж

Металлорукав МРПИнг с протяжкой 15 (DIESEL, Fortisflex, МБ) совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации необходимо использовать фитинги с резиновыми уплотнениями - сам рукав уплотнения не имеет. Монтаж возможен при температуре выше –40 C. Гибкость позволяет изгибать рукав без инструментов, соблюдая минимальный радиус 48 мм. Протяжка упрощает затяжку кабеля: достаточно прикрепить провод к зонду и потянуть его через всю длину.

Безопасность и стандарты

Рукав соответствует требованиям безопасности: степень защиты IP65 предотвращает проникновение пыли и водяных струй; материал PVC не поддерживает горение, снижая риск возгорания. Уровень защиты от ударов - IK07, что означает выдерживание удара энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см). Электроизоляционные свойства обеспечивают защиту от поражения электрическим током даже при контакте с токоведущими частями внутри.

Преимущества

• Высокая прочность благодаря оцинкованной стали - устойчив к деформациям и давлению
• Маслостойкое и химически стойкое PVC-покрытие - сохраняет целостность в агрессивных средах
• Встроенная протяжка - экономит время при прокладке кабелей
• Широкий температурный диапазон - работает в холодильных камерах и нагретых помещениях
• Не требует специального оборудования для изгиба - легко формируется вручную
• Подходит для наружной и внутренней установки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствие уплотнения требует обязательного использования фитингов с резиновыми кольцами для герметизации
• Минимальная температура монтажа –40 C - при более низких температурах PVC становится хрупким, возможна трещина
• Не рекомендован для использования там, где требуется жесткая фиксация - из-за гибкости нуждается в креплениях каждые 0,5–1 м
• Не подходит для передачи энергии высокого напряжения без дополнительной изоляции - служит только внешней защитой

Примеры использования

• Защита силовых кабелей на промышленных станках с постоянными вибрациями
• Прокладка сигнальных проводов в системах вентиляции и кондиционирования
• Обвязка трубопроводов с маслом или бензином на автосервисах
• Перемещаемые участки конвейеров, где необходима гибкость и устойчивость к истиранию
• Наружная прокладка кабелей в холодных регионах (например, на логистических терминалах зимой)

Практические советы

• Выбирайте длину рукава с запасом - учитывайте изгибы и компенсацию теплового расширения
• При использовании в местах с частыми движениями - крепите каждый метр с помощью хомутиков или кронштейнов
• Для герметичного соединения используйте только фитинги Fortisflex с уплотнителем - например, ВМ или ВК-М-МР
• Проверьте внутренний диаметр кабеля: он должен быть меньше 12 мм, чтобы свободно проходить через рукав
• При монтаже в холодную погоду - согрейте рукав до комнатной температуры, чтобы избежать растрескивания PVC
• Металлорукав МРПИнг с протяжкой 15 (DIESEL, Fortisflex, МБ) можно резать обычными ножницами по металлу - после реза проверьте отсутствие острых кромок
