Металлорукав МРПИнг DIESEL 20 с протяжкой в маслобензостойкой ПВХ-изоляции (Fortisflex) - 88464 КВТ

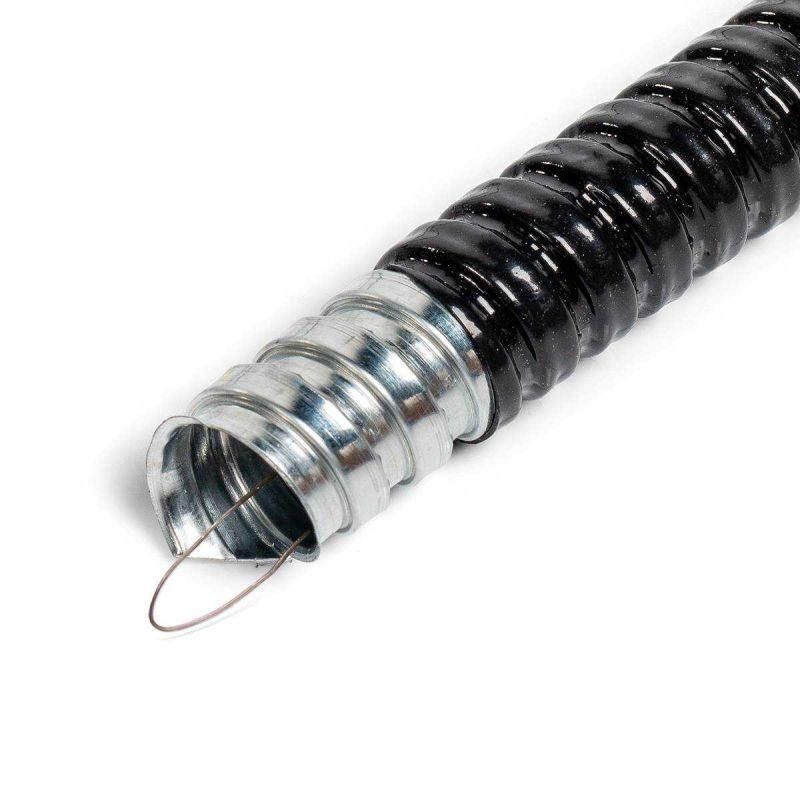

Металлорукав МРПИнг, МРПИнг-МБ 20 с протяжкой - гибкая металлическая трубка с оцинкованной стальной оплеткой и маслостойким PVC-покрытием, предназначенная для защищённой прокладки кабелей и проводов в условиях повышенной механической нагрузки, агрессивных сред и перепадов температур. Бренды Fortisflex и КВТ обеспечивают совместимость с широким спектром фитингов, а наличие протяжки упрощает прокладку проводов. Артикул 88464 соответствует стандартному исполнению с наружным диаметром 20 мм.

Назначение и область применения

Металлорукав МРПИнг, МРПИнг-МБ 20 с протяжкой используется для прокладки силовых и слаботочных кабелей в местах, где требуется защита от:

• механических повреждений (удары, давление, истирание);
• масел, бензина, разбавленных кислот и щелочей;
• пыли и струй воды (IP65);
• электрического тока - благодаря изоляционным свойствам покрытия.

Подходит для монтажа в промышленном оборудовании, системах вентиляции, кондиционирования, на конвейерах, в цехах с химически активной средой, а также для транспортировки сыпучих материалов. Может использоваться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Наружный диаметр: 23,2 мм - позволяет использовать с фитингами, рассчитанными на этот размер.
• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и коррозионную стойкость.
• Покрытие: маслостойкий поливинилхлорид (PVC) - самозатухающий, не поддерживает горение, сохраняет эластичность при низких температурах.
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления.
• Температура эксплуатации: от –60 C до +75 C - работает в экстремально холодных и жарких условиях.
• Температура монтажа: не ниже –40 C - при более низких температурах материал становится хрупким, требует предварительного прогрева.
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при статической нагрузке; не следует изгибать меньше этого значения.
• Разрывное усилие: 700 Н - выдерживает значительные осевые нагрузки без разрыва.
• Протяжка: стальная проволока - встроена внутри рукава для удобства затяжки кабелей.
• Цвет: металлик - отличается от указанного в описании производителя (черный), возможно, изменение цвета после производства или партийная вариация.
• Уплотнение: отсутствует - для герметизации необходимо применять фитинги с уплотнением.
• Электроизоляционные свойства: покрытие PVC обеспечивает защиту от поражения током даже при контакте с токоведущими частями.

Совместимость и монтаж

Металлорукав МРПИнг, МРПИнг-МБ 20 с протяжкой совместим со следующими фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Убедитесь, что выбранный фитинг имеет внутренний диаметр, соответствующий наружному диаметру рукава (23,2 мм).

При монтаже:

• Не используйте инструменты с острыми краями - они могут повредить PVC-покрытие.
• Изгибайте рукав только с соблюдением радиуса 60 мм и более.
• При температуре ниже –40 C перед монтажом нагрейте участок до комнатной температуры.
• Протяжка позволяет легко ввести кабель через весь рукав - потяните её, чтобы закрепить провод, затем отрежьте лишнее.
• Поскольку уплотнения нет, обязательно используйте фитинги с резиновыми кольцами для герметичного соединения.

Безопасность и стандарты

Металлорукав МРПИнг, МРПИнг-МБ 20 с протяжкой соответствует требованиям безопасности по степени защиты IP65 и способен противостоять воздействию открытого пламени благодаря самозатухающему PVC. Электроизоляционные свойства покрытия снижают риск поражения электрическим током при случайном контакте. Однако он не является заменителем заземляющего провода - для надёжной защиты оборудования необходимо выполнять отдельное заземление.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали - выдерживает удары и давление (IK07).
• Устойчивость к химическим средам - не разрушается при контакте с маслом, бензином и слабыми кислотами.
• Широкий температурный диапазон - работает в суровых климатических условиях, включая холодильники и печи.
• Гибкость - позволяет проходить сложные маршруты без дополнительных переходников.
• Встроенная протяжка - экономит время при прокладке кабелей, особенно в длинных трассах.
• Негорючесть покрытия - снижает риск распространения огня в случае возгорания.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью.
• Не рекомендован для использования при температуре ниже –40 C без предварительного прогрева - возможна потеря эластичности и растрескивание PVC.
• Отсутствие встроенного уплотнения - требует обязательного использования комплектующих с резиновыми кольцами для герметизации.
• Не подходит для высокочастотных сигналов без экранирования - не является экраном, хотя и имеет металлическую основу.
• Не применяется в качестве несущего элемента - не рассчитан на подвеску веса кабеля без дополнительной фиксации.

Примеры использования

• Прокладка кабелей управления между станком и пультом в металлургическом цехе.
• Защита проводов в системах вентиляции, где есть контакт с масляными парами.
• Прокладка сигнальных кабелей в автоматизированных линиях с частыми перемещениями.
• Монтаж кабелей питания в холодильных камерах - выдерживает температуру до –60 C.
• Переход кабеля через стену в зоне с повышенной влажностью и возможным попаданием брызг.

Практические советы

• Выбирая металлорукав МРПИнг, МРПИнг-МБ 20 с протяжкой, проверьте соответствие внешнего диаметра (23,2 мм) фитингам - не все модели подходят.
• Для длинных трасс используйте протяжку как ориентир: она должна выходить на обоих концах - это значит, что кабель можно будет затянуть без пробоя.
• Если нужна герметизация - выбирайте фитинги с уплотнением типа ВМ(INOX) или ВК-М-МР.
• При монтаже в местах с вибрацией - дополнительно фиксируйте рукав каждые 50–70 см, чтобы избежать усталостного разрушения.
• Не перегибайте рукав в одном месте многократно - это вызывает микротрещины в PVC и снижает срок службы.
• Артикул 88464 - универсальное решение для большинства промышленных задач, но если нужны другие диаметры - обращайтесь к другим модификациям серии МРПИнг.
