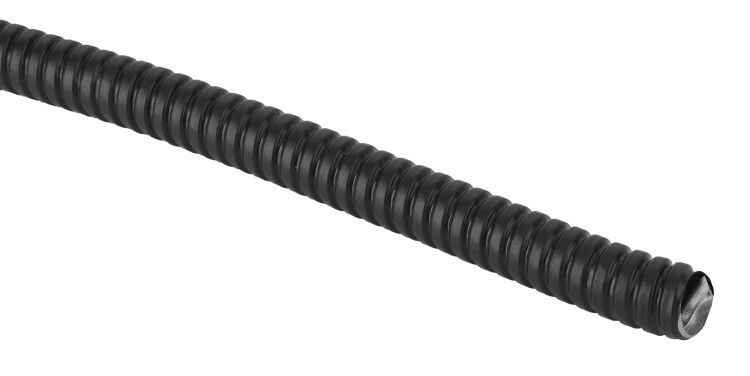

Эра Б0058938 Металлорукав Р3-Ц-ПВХнг в ПВХ изоляции черн d22мм с протяжкой (уп.50м)

Металлорукав Р3-Ц-ПВХнг в ПВХ изоляции черный d22мм с протяжкой 50м от бренда ЭРА - это гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенного риска механических воздействий и необходимости соблюдения требований пожарной безопасности. Артикул б0058938 рассчитан на длительную эксплуатацию в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-Ц-ПВХнг в ПВХ изоляции черный d22мм с протяжкой 50м предназначен для защиты кабельных линий от внешних повреждений: ударов, сдавливания, истирания, а также для предотвращения распространения пламени при возгорании. Подходит для внутренней и наружной прокладки в помещениях с высокой влажностью, на производствах, в системах автоматизации, на транспорте и в зонах с риском механического воздействия. Протяжка позволяет легко заводить кабели внутри рукава без дополнительных инструментов.

Технические характеристики

• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Номинальный диаметр: 15 мм - внутренний проход для кабелей; внешний диаметр - около 22 мм;
• Оболочка: ПВХ-изоляция черного цвета, негорючая (нг), снижает горючесть и выделение дыма при нагреве;
• Степень защиты IP65: полностью защищён от пыли и устойчив к струям воды из любого направления;
• Температурный диапазон: от –40 C до +70 C - работает в холодных и жарких условиях;
• Разрывное усилие: 450 Н - способен выдерживать значительные нагрузки на растяжение;
• Гибкость: эластичная конструкция позволяет прокладывать рукав с малым радиусом изгиба;
• Длина: 50 метров - одна катушка, удобна для длинных трасс;
• Уплотнение: отсутствует - требуется установка фитингов или соединителей для герметизации концов;
• Обшивка: не предусмотрена - внешняя защита обеспечивается только ПВХ-оболочкой.

Совместимость и монтаж

Металлорукав Р3-Ц-ПВХнг совместим с фланцевыми, муфтовыми и вводными устройствами, имеющими посадочный диаметр 22–23 мм. Для монтажа используйте специальные зажимы или хомутики, чтобы закрепить рукав на конструкциях. Протяжка позволяет втянуть кабель через всю длину 50 м без раскрытия системы - достаточно прикрепить её к концу кабеля и потянуть. Убедитесь, что внутренний диаметр 15 мм достаточен для количества и сечения прокладываемых проводов - перегрузка затруднит протяжку и увеличит риск повреждения изоляции.

Безопасность и стандарты

Изготовлен в соответствии с требованиями пожарной безопасности: материал ПВХ-оболочки соответствует классу негорючести “нг”. Степень защиты IP65 гарантирует надёжную работу в запылённых и влажных средах. Материалы не содержат свинца и других токсичных компонентов, допущены для использования в общественных и промышленных объектах.

Преимущества

• Высокая механическая прочность благодаря стальной спирали и цинковому покрытию;
• Пожаробезопасная ПВХ-оболочка замедляет распространение огня;
• Протяжка ускоряет монтаж и исключает необходимость вручную продевать кабель;
• Устойчивость к температурным перепадам и влаге делает его универсальным для различных условий;
• Чёрный цвет маскирует загрязнения и хорошо сочетается с промышленным оборудованием.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не обеспечивает герметичность при подводном использовании;
• Отсутствие уплотнений требует обязательной герметизации концов при работе в сырых или взрывоопасных зонах;
• Не рекомендован для прокладки в местах с частыми резкими изгибами под углом менее 5D (диаметром 5×22 мм = мин. 110 мм);
• Не следует использовать как основной несущий элемент - он не рассчитан на вес тяжёлых кабелей без дополнительной подвески;
• Электрические характеристики не указаны - не является изолирующим элементом, не заменяет кабельную изоляцию.

Примеры использования

• Защита силовых и сигнальных кабелей на конвейерах и станках с ЧПУ;
• Прокладка проводов в цехах пищевой промышленности с регулярной мойкой оборудования;
• Монтаж кабелей управления в лестничных клетках, подземных переходах и на открытых площадках;
• Подключение датчиков и исполнительных механизмов в системах автоматизации с высокой степенью запылённости.

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 70% от внутреннего сечения рукава (не более ~10–11 мм в диаметре для одного кабеля);
• Для долговечности используйте термоусадочные трубки или пластиковые вводы на концах рукава - это предотвратит попадание влаги и пыли;
• При прокладке в местах с возможным контактом с острыми краями - добавьте защитные кожухи или мягкие прокладки;
• Храните катушки в сухом месте, избегайте длительного воздействия УФ-лучей - даже ПВХ со временем становится хрупким;
• Артикул б0058938 - оптимальный выбор для проектов, где важны скорость монтажа и безопасность, но не нужна герметизация.
