Н УХЛ1 (20м/уп) | PR.081820 Промрукав Металлорукав Р3-ПР-ЦХ-18 1100 Строитель

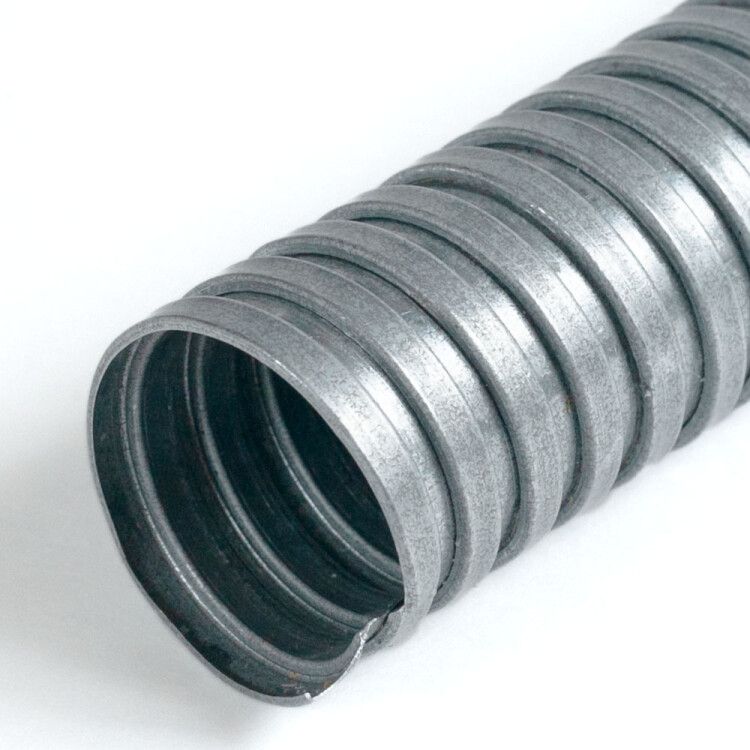

Металлорукав Р3-ПР-ЦХ-18 1100 Н УХЛ1 от ПРОМРУКАВ - гибкий металлический рукав с оцинкованной стальной оплеткой, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки и перепадов температур. Артикул pr.081820 рассчитан на монтаж в промышленных и внешних сетях, где важна надежность, а не герметичность.

Назначение и область применения

Металлорукав Р3-ПР-ЦХ-18 1100 Н УХЛ1 используется для защиты электрических кабелей, проводов и резиновых шлангов от ударов, истирания, давления и химического воздействия. Подходит для прокладки в местах с высокой вероятностью механических повреждений: внутри оборудования, вдоль конвейеров, на станках, в цехах, на открытых участках трасс. Не предназначен для помещений с постоянным контактом с водой или паром - степень защиты IP42 исключает погружение и направленные струи воды.

Технические характеристики

• Номинальный диаметр: 18 мм - внутренний проход для кабелей с суммарным диаметром до 14–16 мм;
• Материал: оцинкованная стальная лента - устойчивость к коррозии в сухих и умеренно влажных средах;
• Тип: гибкий, без обшивки - легко изгибается, не требует дополнительной защиты;
• Степень защиты: IP42 - защита от твердых частиц больше 1 мм и капель воды, падающих под углом до 15°;
• Температурный диапазон: от –60 C до +100 C - работает в холодильных камерах, печных зонах, на улице зимой;
• Разрывное усилие: 450 Н - выдерживает растяжение, эквивалентное весу ~45 кг;
• Статический радиус изгиба: 90 мм - минимальный радиус, при котором сохраняется целостность структуры;
• Длина бухты: 20 м - удобно для закупки партиями, не требует соединений при прокладке до 20 м;
• Уплотнение: специальное волокно/нить - снижает трение между жилами, предотвращает запутывание кабеля;
• Цвет: металлик - визуально отличаем от пластиковых аналогов;
• Стандарт: ТУ 4833-001-32912984-2015 - соответствует техническим условиям российского производства.

Совместимость и монтаж

Металлорукав Р3-ПР-ЦХ-18 1100 Н УХЛ1 совместим с любыми кабелями и проводами, имеющими наружный диаметр до 16 мм. Для фиксации используются компрессионные муфты, зажимы или клеммы с внутренним диаметром 18 мм. Монтаж возможен вручную - рукав легко режется ножницами по металлу, не требует специальных инструментов. Не рекомендуется применять с кабелями, требующими герметизации (например, в сырых помещениях или на улице под дождём): IP42 не обеспечивает водонепроницаемость.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 4833-001-32912984-2015. Не содержит материалов, выделяющих токсины при нагреве выше 100 C. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.52 для защиты силовых и слаботочных линий. Электрическая изоляция не предусмотрена - рукав не заменяет изолирующий корпус.

Преимущества

• Высокая прочность на растяжение и сдавливание благодаря стальной оплетке;
• Широкий температурный диапазон - подходит для суровых условий;
• Оцинкованное покрытие продлевает срок службы в агрессивных средах;
• Гибкость и легкость монтажа - можно протянуть через труднодоступные места;
• Отсутствие обшивки снижает стоимость и массу, улучшает теплоотвод.

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, маслом, щелочами и кислотами - оцинковка защищает лишь от влаги и ржавчины, но не от химической коррозии;
• IP42 не обеспечивает защиту от струй воды, пыли высокой плотности или погружения - не подходит для уличных распределителей или мойки оборудования;
• Не является электроизолирующим элементом - нельзя использовать вместо трубки или кабель-канала с изоляцией;
• Запрещено перегибать радиусом менее 90 мм - риск деформации и потери прочности.

Примеры использования

• Защита кабелей питания на автоматических линиях в пищевой промышленности;
• Прокладка сигнальных проводов в системах управления станков ЧПУ;
• Фиксация шлангов и кабелей в холодильных установках при температуре ниже –40 C;
• Монтаж освещения на производственных площадках с риском механических ударов;
• Переходы кабелей между оборудованием в цехах с частыми вибрациями.

Практические советы

• Выбирайте металлорукав Р3-ПР-ЦХ-18 1100 Н УХЛ1, когда нужна прочность, а не герметичность - для влажных зон лучше взять герметичный рукав с IP67;
• При прокладке длинных трасс используйте направляющие ролики - чтобы не перегнуть рукав при затяжке;
• Проверьте посадочный диаметр кабеля перед монтажом: если он близок к 16 мм, оставьте запас - иначе будет трудно ввести в рукав;
• Обрезайте рукав острыми ножницами, затем зачистите края напильником - острые кромки могут повредить изоляцию кабеля;
• Артикул pr.081820 и 081820 - один и тот же продукт; проверяйте наличие обоих номеров при заказе.
