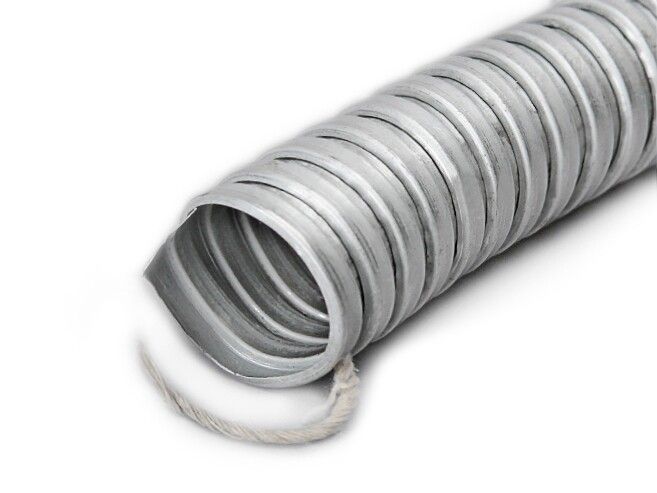

Металлорукав Р3-ЦХ-32 d32мм без протяжки (уп.25м) Fortisflex 40814 КВТ

Металлорукав Р3-ЦХ-32 диаметр 32 мм без протяжки от Fortisflex - гибкая металлическая защита для кабелей и проводов, предназначенная для скрытой и открытой прокладки в условиях повышенной механической нагрузки. Артикул 40814 соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Металлорукав Р3-ЦХ-32 диаметр 32 мм без протяжки используется для защиты электрических кабелей и проводов от внешних воздействий: ударов, перегибов, истирания, пыли и влаги. Подходит для прокладки в помещениях и на улице, в том числе в зонах с высокой вероятностью механических повреждений - на заводах, в цехах, на транспорте, в системах автоматизации. Применяется там, где требуется надёжная, долговечная и гибкая оболочка, но не нужна герметичность или защита от воды.

Технические характеристики

• Диаметр: 30,4 мм (внутренний проход для кабелей)
• Материал корпуса: оцинкованная стальная лента
• Уплотнение: хлопчатобумажная нить (не создаёт герметичность, но препятствует попаданию крупной пыли)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температурный диапазон: от –40 C до +120 C
• Статический радиус изгиба: 96 мм - минимальный допустимый радиус при постоянном изгибе
• Разрывное усилие: 650 Н - способен выдерживать значительную осевую нагрузку
• Длина бухты: 25 метров
• Цвет: металлик (естественный цвет оцинкованной стали)
• Обшивка: отсутствует - поверхность открытая, без пластиковой оплетки
• Электрические характеристики: проводящий - металлорукав может передавать потенциал, требует заземления

Совместимость и монтаж

Металлорукав Р3-ЦХ-32 диаметр 32 мм без протяжки совместим с фитингами Fortisflex серий ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР и их INOX-версиями. Для монтажа используются компрессионные соединители, которые плотно фиксируют рукав и обеспечивают механическую прочность. Кабель протягивается через рукав до установки фитингов - протяжка внутри не предусмотрена, поэтому рекомендуется предварительно продеть кабели или использовать штангу. Гибкость позволяет выполнять изгибы под углом до 90° без снижения прочности, но не следует превышать радиус 96 мм при статической нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям к защите от механических повреждений (IK07) и пылевой защите (IP40). Поскольку материал проводящий, обязательна правильная система заземления - металлорукав Р3-ЦХ-32 диаметр 32 мм без протяжки не является изолятором. Не применяется во взрывоопасных средах без дополнительной защиты. Отсутствие герметичности делает его непригодным для мест с постоянной влажностью, орошением или риском попадания жидкостей.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной ленте
• Отличная гибкость - удобен при прокладке в сложных трассах
• Устойчив к температурным колебаниям, бензину, маслам, разбавленным кислотам и щелочам
• Не боится ультрафиолетового излучения - подходит для наружной установки
• Легко режется обычными инструментами - не требует специального оборудования
• Совместим с широким спектром фитингов Fortisflex

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с водой - степень защиты IP40 исключает защиту от брызг и струй
• Не подходит для помещений с агрессивными химическими средами (концентрированные кислоты, растворители)
• Не имеет внутреннего уплотнения - не гарантирует герметичность, не используется в системах с требованием IP65+
• Проводящий материал требует обязательного заземления - игнорирование этого правила создаёт риск поражения током
• Не рекомендован для частого динамического изгиба - превышение радиуса 96 мм при движении вызывает быстрый износ

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности
• Прокладка сигнальных проводов в системах управления станков с ЧПУ
• Монтаж кабелей в распределительных щитах с ограниченным пространством
• Открытая прокладка в цехах с риском падения инструментов или деталей
• Подключение датчиков и исполнительных механизмов на объектах с вибрациями

Практические советы

• Перед монтажом проверьте внутренний диаметр 30,4 мм - он должен свободно вместить суммарный диаметр всех кабелей с запасом 10–15%
• При использовании в зонах с вибрацией закрепляйте рукав каждые 50–70 см, чтобы избежать усталостного разрушения
• Для многократных изгибов используйте только статические радиусы ≥96 мм; динамическое перемещение требует специальных гибких рукавов
• Заземление обязательно: подключите заземляющий провод к фитингу, который соединён с металлорукавом
• При необходимости резки - используйте ножницы по металлу, после чего удалите острые края напильником
• Артикул 40814 - это тот же продукт, что и Р3-ЦХ-32 от КВТ; различия только в упаковке и брендинге
