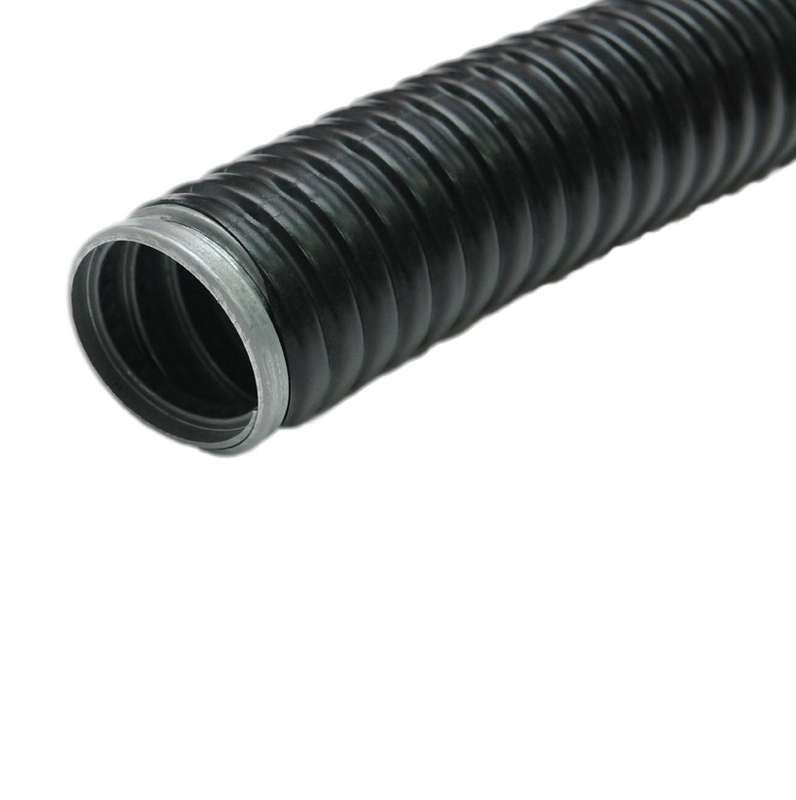

Урал Пак МР-1001018-050 Металлорукав Р3-ЦП-18 d18мм без протяжки черн (уп.50м) У.ПАК

Металлорукав Р3-ЦП-18 d18мм без протяжки черный (уп.50м) виниловая изоляция от Урал ПАК предназначен для защиты проводов и кабелей от механических повреждений, влаги и пыли в условиях промышленной среды. Его гибкая конструкция и высокая степень защиты делают этот металлорукав удобным решением для прокладки коммуникаций на станках, конвейерах и в распределительных щитах.

Назначение и область применения

Металлорукав Р3-ЦП-18 d18мм без протяжки черный (уп.50м) виниловая изоляция используется для защиты силовых и контрольных кабелей в местах с повышенными требованиями к надежности. Подходит для установки внутри помещений и на открытых площадках при условии отсутствия постоянного воздействия прямых осадков. Часто применяется в машиностроении, автоматизации производства, энергетике и транспорте.

Технические характеристики

• Материал корпуса: стальная спирально-накручивающаяся лента - обеспечивает прочность и долговечность;
• Внутренний диаметр: 16,9 мм - позволяет пропускать кабели до 16 мм в диаметре;
• Номинальный диаметр: 18 мм - стандартная маркировка для подбора фитингов и соединителей;
• Внешний диаметр: 23,6 мм - важен при расчете места в канале или кабельном лотке;
• Изоляционный слой: огнезащищенный поливинилхлорид (PVC) - защищает от возгорания и снижает распространение пламени;
• Цвет: черный - устойчив к УФ-излучению, маскирует загрязнения;
• Степень защиты IP65: полностью герметичен против пыли и защищен от струй воды из любого направления;
• Температурный диапазон: от –40 C до +60 C - работает в холодных цехах и жарких зонах;
• Разрывное усилие: 510 Н - выдерживает значительную нагрузку при затяжке или перегрузке;
• Статический радиус изгиба: 250 мм - минимальный допустимый радиус при стационарной укладке;
• Длина бухты: 50 метров - оптимальна для крупных объектов и многократного использования;
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости;
• Гибкость: высокая - легко формируется вокруг препятствий без специальных инструментов.

Совместимость и монтаж

Металлорукав Р3-ЦП-18 d18мм без протяжки черный (уп.50м) виниловая изоляция не имеет внутренней протяжки - для заправки кабеля требуется использовать штангу или веревку. Концы рукава необходимо герметизировать самостоятельно: рекомендуются термоусаживаемые или пластиковые муфты с резьбой M20/M25. Для фиксации используются хомутики или клеммы с соответствующим внешним диаметром 23,6 мм. Монтаж возможен как горизонтально, так и вертикально - главное соблюдать минимальный радиус изгиба 250 мм.

Безопасность и стандарты

Металлорукав Р3-ЦП-18 d18мм без протяжки черный (уп.50м) виниловая изоляция соответствует требованиям к огнестойкости PVC-покрытия и степени защиты IP65. Соответствие международным нормам IEC 61386 не указано производителем - для проектов с обязательным сертифицированием проверьте наличие документов у поставщика.

Преимущества

• Высокая механическая прочность благодаря стальной основе - предотвращает перебивание кабелей;
• PVC-оболочка устойчива к маслам, бензину и большинству бытовых химикатов;
• Эффективная защита от пыли и водных струй - идеален для сырых и пыльных помещений;
• Не требует специального оборудования для резки - можно обрезать обычными клещами;
• Черный цвет снижает видимость загрязнений и лучше сочетается с промышленным оборудованием.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68;
• Отсутствие уплотнения требует дополнительных действий при выходе кабеля наружу - риск попадания влаги при неверной сборке;
• Запрещено применять при температурах ниже –40 C или выше +60 C - материал становится хрупким или деформируется;
• Не подходит для участков с частыми динамическими изгибами - радиус изгиба 250 мм слишком велик для мобильных систем;
• Не совместим с кабелями диаметром более 16 мм - существует риск повреждения изоляции при заправке.

Примеры использования

• Защита кабелей управления на станках ЧПУ;
• Прокладка сигнальных линий в конвейерных системах;
• Подключение датчиков в пищевой промышленности с регулярной мойкой;
• Обвязка кабелей в распределительных щитах с высокой плотностью компонентов;
• Переходы через металлические стенки и рамы оборудования.

Практические советы

• Перед монтажом проверьте внутренний диаметр 16,9 мм - он должен быть больше на 1–2 мм чем наружный диаметр кабеля;
• Для длинных трасс используйте протяжку (штанга или стальной трос) - без нее заправить кабель сложно;
• На входе/выходе всегда закрывайте конец рукава - даже при IP65 грязь и влага могут попасть через открытую торцевую часть;
• При резке используйте ножницы по металлу - острые края могут повредить изоляцию кабеля;
• Не перегибайте металлорукав Р3-ЦП-18 d18мм без протяжки черный (уп.50м) виниловая изоляция меньше 250 мм - это вызывает микротрещины в стали и снижает срок службы.
