Металлорукав Р3-Ц 18 d18мм без протяжки (уп.50м) ГОФРОМАТИК zeta42520 ЗЭТА

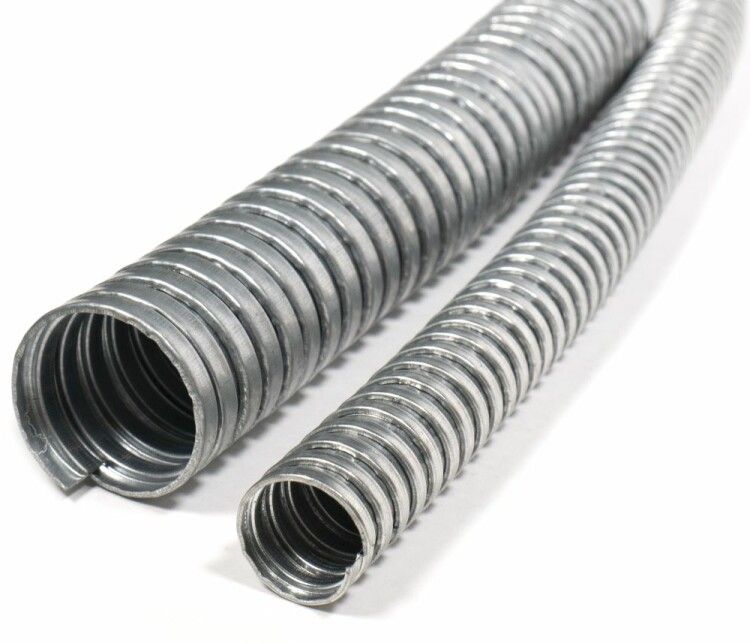

Металлорукав Р3-Ц 18 диаметр 18 мм без протяжки упаковка 50 м от бренда ЗЭТА - гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Артикул zeta42520 подходит для прокладки в местах с риском механических повреждений, где важна долговечность и экранирующая способность.

Назначение и область применения

Металлорукав Р3-Ц 18 используется для защиты кабелей, проводов и линий связи от физических воздействий: перегибов, сплющивания, порезов, ударов и истирания. Подходит для прокладки в промышленных условиях - на станках, конвейерах, в распределительных щитах, траншейных трассах и внутри машинного оборудования. Благодаря возможности подключения к системе заземления, обеспечивает частичную электромагнитную экранацию, снижая помехи в чувствительных цепях управления и связи.

Технические характеристики

• Наружный диаметр: 19,6 мм
• Внутренний диаметр: 16,9 мм - позволяет пропускать кабели до 16 мм в диаметре
• Длина бухты: 50 метров - оптимальна для крупных объектов и минимизации стыков
• Материал: оцинкованная сталь - устойчивость к коррозии в помещениях и на открытых участках
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +300 C - работает в холодильных камерах, рядом с нагревательными элементами
• Разрывное усилие: 250 Н - выдерживает значительные нагрузки на растяжение
• Статический радиус изгиба: 54 мм - минимальный допустимый радиус при стационарной укладке
• Гибкость: высокая - легко формируется вокруг препятствий
• Электроизоляция: материал не является диэлектриком, но при заземлении выполняет функцию экрана
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости

Совместимость и монтаж

Металлорукав Р3-Ц 18 совместим со всеми типами кабелей и проводов, имеющих наружный диаметр до 16 мм. Для установки используются специальные фитинги и муфты с резьбой или зажимами, соответствующие наружному диаметру 19,6 мм. Монтаж возможен как в горизонтальных, так и вертикальных направлениях. При использовании в зонах с вибрацией рекомендуется закрепление через каждые 1–1,5 метра. Отсутствие уплотнения требует самостоятельной герметизации входов/выходов при работе во влажной среде.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). При подключении к системе защитного заземления металлорукав становится частью контура безопасности, предотвращая опасные потенциалы на корпусах оборудования. Электроизоляционные свойства не обеспечивают изолирующего эффекта - не используйте как замену изоляции кабеля!

Преимущества

• Высокая прочность на разрыв и сдавливание - идеально для промзоны
• Широкий температурный диапазон - применение в суровых климатических условиях
• Оцинкованное покрытие - продлевает срок службы в агрессивных средах
• Гибкость и легкость обработки - упрощает прокладку в сложных маршрутах
• Экранирующий эффект при заземлении - снижает уровень электромагнитных помех

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой - степень защиты IP40 исключает использование в сырых или наружных условиях без дополнительной герметизации
• Не является изолирующим элементом - нельзя использовать вместо кабельной изоляции
• Требует заземления для реализации экранирующих свойств - без подключения к контуру заземления эффективность как экрана равна нулю
• Не подходит для кабелей с наружным диаметром свыше 16 мм - риск перегиба и повреждения жил

Примеры использования

• Защита силовых кабелей на автоматизированных линиях производства
• Прокладка сигнальных проводов в системах ЧПУ и роботов
• Обвязка кабелей в шкафах управления с высокой плотностью компоновки
• Переходы между оборудованием, где есть движущиеся части
• Подключение датчиков в пищевой и химической промышленности (при условии отсутствия прямого попадания жидкости)

Практические советы

• Выбирайте металлорукав Р3-Ц 18 только если внутренний диаметр кабеля меньше 16,9 мм - иначе возникнет трудность при затяжке
• При прокладке в длинных трассах используйте смазку на основе силикона для облегчения введения кабеля
• Обязательно заземляйте концы рукава - один контакт на каждом конце, чтобы обеспечить экранирующее действие
• Для влажных помещений или наружных точек подвода - устанавливайте герметичные вводы (например, с резиновыми манжетами)
• Не перегибайте рукав менее чем на 54 мм - это вызывает деформацию навивки и потерю прочности
• Артикул zeta42520 выпускается компанией ЗЭТА и совместим с продукцией ГОФРОМАТИК - можно заменять при наличии аналогов
