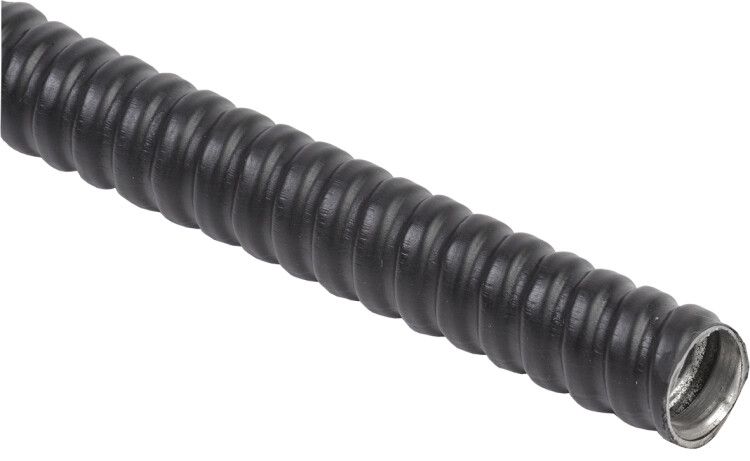

Металлорукав Р3-ЦПнг-20 d20мм с протяжкой черн. ELASTA (уп.15м) IEK CMP10-20-015

Металлорукав Р3-ЦПнг-20 с протяжкой черный 15 м от бренда IEK — это гибкая металлическая защита для кабелей и проводов, выполненная из оцинкованной стали с внешней ПВХ-изоляцией. Благодаря наличию протяжки и высокой степени защиты IP65, этот металлорукав легко монтируется и надежно защищает проводку в сложных условиях — от перегрузок до влаги и химических воздействий. Артикул cmp10-20-015 соответствует серии ELASTA.

Назначение и область применения

Металлорукав Р3-ЦПнг-20 с протяжкой черный 15 м используется для защиты кабелей, проводов и гибких шлангов от механических повреждений, влаги, химически активных сред и ультрафиолетового излучения. Применяется как в закрытых помещениях, так и на открытом воздухе. Подходит для прокладки в местах с повышенными требованиями к пожарной безопасности — например, рядом со сгораемыми конструкциями.

Технические характеристики

• Наружный диаметр: 24 мм
• Внутренний диаметр: 18,7 мм — позволяет пропускать кабели с максимальным сечением до ~10–12 мм² (зависит от числа жил и типа изоляции)
• Длина: 15 метров — одна катушка, удобна для транспортировки и монтажа
• Материал корпуса: оцинкованная сталь — обеспечивает прочность и коррозионную стойкость
• Внешняя изоляция: поливинилхлорид (ПВХ) — устойчив к УФ-излучению, не выцветает на солнце
• Степень защиты: IP65 — полностью защищен от пыли и струй воды из любого направления
• Температурный диапазон: от –50 °C до +50 °C — работает в суровых климатических условиях
• Пожаробезопасность: не распространяет горение — материал самозатухающий, соответствует нормам для прокладки на сгораемых основаниях
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 4833-001-57393508-2007

Совместимость и монтаж

Металлорукав Р3-ЦПнг-20 с протяжкой черный 15 м оснащен внутренней протяжкой — стальной или полиэстеровой нитью, которая проходит по всей длине. Это позволяет легко затянуть кабель через рукав без необходимости разбирать систему. Для монтажа:

• Перед установкой проверьте целостность ПВХ-оболочки — трещины или порезы снижают степень защиты IP65
• Не используйте силовые методы изгиба — радиус изгиба должен быть не менее 5× наружного диаметра (≥120 мм)
• Фиксируйте рукав хомутиками или креплениями каждые 1–1,5 м, особенно при вертикальной прокладке
• Подключение к распределительным коробкам осуществляется через фитинги с герметичными вводами — сам по себе рукав не имеет уплотнения

Безопасность и стандарты

Металлорукав Р3-ЦПнг-20 с протяжкой черный 15 м соответствует требованиям ТУ 4833-001-57393508-2007. Его ПВХ-изоляция не поддерживает горение, что делает его безопасным для использования в зонах с риском возгорания. Степень защиты IP65 гарантирует работу в условиях запыленности и постоянного воздействия воды — например, на улице, в цехах с мойкой оборудования или в канализационных коллекторах.

Преимущества

• Прочная оцинкованная стальная оплетка — выдерживает давление, удары и сдавливание
• ПВХ-оболочка защищает от коррозии, солнца и агрессивных веществ
• Наличие протяжки значительно ускоряет прокладку кабелей — не требует дополнительных инструментов
• Высокая гибкость — можно прокладывать в труднодоступных местах, вокруг углов и изгибов
• Черный цвет — маскирует грязь и пыль, не теряет эстетический вид даже после длительной эксплуатации

Ограничения применения

• Не предназначен для прямого погружения в воду — IP65 не равнозначен IP67/68
• Не рекомендуется применять там, где возможны частые резкие изгибы или вибрации выше допустимых уровней — может произойти усталостная деформация стали
• Отсутствие уплотнения на концах — требуется обязательная комплектация фитингами для герметизации входов в коробки и устройства
• Не следует использовать в средах с температурой выше +50 °C — ПВХ начинает терять форму и становится хрупким
• Не подходит для прокладки в контакте с открытым пламенем или источниками высоких температур (>150 °C)

Примеры использования

• Защита кабелей питания и управления в системах вентиляции и кондиционирования
• Прокладка сигнальных и силовых проводов на подъемниках, конвейерах и промышленном оборудовании
• Монтаж кабелей в туннелях, каналах и подземных коммуникациях
• Защита трубопроводов и гибких шлангов в нефтегазовой отрасли
• Прокладка проводки в деревянных конструкциях — благодаря самозатухающей изоляции

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-20 с протяжкой черный 15 м, когда нужна быстрая и надежная прокладка кабеля без лишних операций — протяжка экономит время на 30–50%
• При использовании в холодных условиях (ниже –20 °C) согрейте рукав перед изгибом — ПВХ становится более хрупким при низких температурах
• Для длинных участков (более 10 м) учитывайте усилие затяжки кабеля — слишком плотная нагрузка может повредить изоляцию
• Артикул cmp10-20-015 совместим с фитингами IEK серии ELASTA — используйте оригинальные переходники для гарантированной герметичности
• Храните катушки в сухом месте, избегая прямого солнечного света — даже с ПВХ-защитой долгое воздействие УФ может вызвать старение материала
