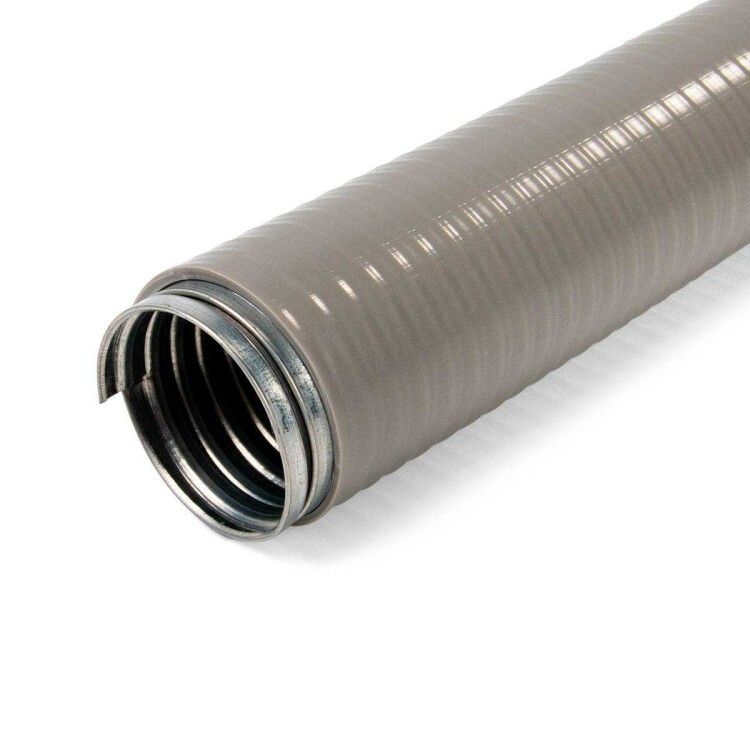

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 15 "TITAN" IP68 Fortisflex 83588

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 15 от Fortisflex - это жесткий, герметичный рукав с оцинкованной стальной оплеткой и самозатухающим ПВХ-кожухом, предназначенный для надежной защиты кабелей в сложных условиях: от механических ударов, влаги, химических воздействий и температурных перепадов. Артикул 83588 подходит для прокладки в земле, бетоне, на открытом воздухе и внутри помещений.

Назначение и область применения

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 15 используется для прокладки силовых и контрольных кабелей там, где требуется высокая степень защиты:

• Открытая и скрытая проводка в промышленных помещениях, цехах, на элеваторах и конвейерах;
• Подземная прокладка - непосредственно в грунт или при заливке в бетон;
• Наружные установки - на фасадах, в канализационных колодцах, на объектах с повышенной влажностью;
• Зоны с риском механических повреждений - рядом с оборудованием, в местах прохода через стены и перекрытия;
• Объекты с требованиями пожарной безопасности - благодаря самозатухающему ПВХ с низким дымо- и газовыделением.

Технические характеристики

• Диаметр: 15 мм - подходит для кабелей до 10–12 мм в диаметре;
• Длина бухты: 50 метров - удобна для крупных участков прокладки;
• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Кожух: ПВХ-пластикат самозатухающий - не поддерживает горение, снижает выделение дыма и токсичных газов при возгорании;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Ударопрочность: IK08 - выдерживает удары энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см);
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях;
• Статический радиус изгиба: 72 мм - минимальный допустимый радиус изгиба при монтаже;
• Разрывное усилие: 1200 Н - способен выдерживать значительные нагрузки на растяжение;
• Уплотнение: полимерная нить - обеспечивает герметичность по всей длине без дополнительных элементов;
• Гибкость: жесткий - не предназначен для частых изгибов, требует предварительного планирования маршрута;
• Цвет: серый - соответствует промышленному стандарту визуального различения;
• Электроизоляция: да - не проводит ток, безопасен при контакте с токоведущими частями;
• Наличие протяжки: да - встроенная шнуровка упрощает затяжку кабелей;
• Сертификация: одобрен для UL - соответствие американским нормам безопасности.

Совместимость и монтаж

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 15 совместим с фитингами серии Fortisflex ВМУ. Применяются стандартные соединители и муфты, обеспечивающие сохранение степени защиты IP68.

При монтаже соблюдайте:

• Минимальный радиус изгиба - не менее 72 мм; при меньшем радиусе возможна деформация стенок;
• Температура окружающей среды при монтаже - не ниже –5 C, чтобы избежать хрупкости ПВХ;
• Не используйте острые инструменты для резки - применяйте труборез или ножницы по металлу, чтобы не повредить внутреннюю поверхность;
• Протяжка кабеля осуществляется через встроенную нить - не рекомендуется использовать металлические протяжки, они могут повредить ПВХ-кожух.

Безопасность и стандарты

• Соответствует требованиям UL - подтверждает безопасность при использовании в США и странах с аналогичными стандартами;
• Самозатухающий ПВХ снижает распространение огня и минимизирует выделение ядовитых веществ;
• Оцинкованная сталь защищает от коррозии даже при постоянном контакте с влагой;
• Изолирующая способность исключает риск поражения электрическим током при случайном контакте;
• Устойчивость к УФ-излучению позволяет применять изделие вне помещений без потери свойств.

Преимущества

• Высокая механическая прочность - выдерживает давление, сдавливание и удары;
• Полная герметичность (IP68) - идеально для сырых, подземных и агрессивных сред;
• Удобство монтажа - встроенные протяжки позволяют легко заводить кабели без дополнительных инструментов;
• Широкий температурный диапазон - работает в холодных регионах и нагреваемых зонах;
• Химическая стойкость - не разрушается при контакте с маслом, бензином, разбавленными кислотами и щелочами;
• Долговечность - срок службы более 25 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для частых динамических изгибов - не подходит для мобильных механизмов или роботов;
• Жесткая конструкция требует точного расчета трассы - нельзя менять направление после монтажа без риска повреждения;
• Не следует использовать в средах с концентрированными кислотами, щелочами или растворителями - возможно разрушение ПВХ;
• При монтаже в очень плотном грунте или каменистых почвах необходима защита от абразивного износа - рекомендуется прокладывать в песчаной подушке;
• Не рассчитан на постоянное погружение в соленую воду - долгосрочная эксплуатация в морской среде может вызвать коррозию оцинковки.

Примеры использования

• Прокладка кабелей питания для насосов в канализационных станциях;
• Защита сигнальных линий на конвейерных линиях пищевых производств;
• Ввод кабелей в подвалы, теплицы, зимние сады - где есть риск намокания и перепадов температур;
• Монтаж освещения на фасадах зданий, в парковках, на автозаправках;
• Прокладка в бетонных плитах при устройстве полов с подогревом или системах автоматизации.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 10–15% больше суммарного диаметра кабелей для легкой протяжки;
• При необходимости резки - делайте срез под углом 45°, чтобы не образовалась заостренная кромка, которая может повредить изоляцию кабеля;
• Для длинных трасс (>30 м) используйте несколько секций с переходниками - не тяните кабель через всю бухту сразу;
• При работе в холодную погоду (ближе к –5 C) согрейте рукав перед изгибом - это предотвратит растрескивание ПВХ;
• Артикул 83588 от Fortisflex - выбирайте этот вариант, если нужна максимальная защита и сертифицированная надежность.
