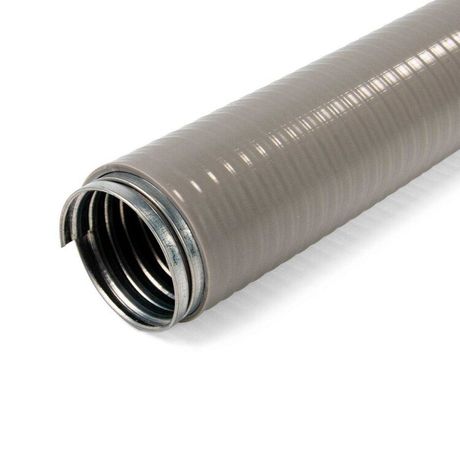

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 50 "TITAN" (уп.15м) Fortisflex 83593 КВТ

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 50 от Fortisflex - жесткий защитный рукав с высокой степенью герметизации и электрической изоляцией, предназначенный для прокладки кабелей в агрессивных средах, включая землю и бетон. Артикул 83593 обеспечивает надежную защиту от механических воздействий, влаги и химических веществ.

Назначение и область применения

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 50 используется для прокладки силовых и контрольных кабелей в условиях повышенной опасности: на открытом воздухе, в сырых помещениях, в земле, внутри бетона, на промышленных объектах. Подходит для скрытой и открытой проводки там, где требуется одновременная защита от воды, пыли, ударов, химического воздействия и возгорания.

Технические характеристики

• Наружный диаметр: 59,5 мм
• Длина бухты: 15 метров
• Материал корпуса: оцинкованная стальная лента
• Внешнее покрытие: самозатухающий ПВХ с низким газо- и дымовыделением
• Степень защиты: IP68 - полная герметизация от пыли и длительного погружения в воду
• Ударопрочность: IK08 - выдерживает удары энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Температурный диапазон эксплуатации: от –40 C до +75 C
• Статический радиус изгиба: 300 мм - минимальный допустимый радиус при фиксированной установке
• Разрывное усилие: 1750 Н - прочность на растяжение
• Электроизоляция: да - предотвращает контакт с токоведущими частями
• Уплотнение: полимерная нить - обеспечивает герметичность по всей длине
• Цвет: серый
• Наличие протяжки: есть - позволяет легко затянуть кабели через рукав

Совместимость и монтаж

Металлорукав в ПВХ-кожухе МГ-ПУнг-LS 50 совместим с фитингами серии Fortisflex ВМУ. Протяжка уже встроена - достаточно вставить кабель с одного конца и потянуть его через весь рукав. Монтаж возможен при температуре не ниже –5 C: при более низких температурах ПВХ становится хрупким, что увеличивает риск трещин при изгибах. Не рекомендуется перегибать рукав острым углом - соблюдайте минимум 300 мм радиуса изгиба. Крепление осуществляется с помощью хомутов или крепежных планок, исключающих перегрузку на соединения.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и канадских системах
• ПВХ-оболочка не поддерживает горение - снижает распространение пламени
• Имеет защиту от поражения электрическим током - благодаря изолирующей оболочке
• Не содержит галогенов - при горении выделяет мало токсичных газов

Преимущества

• Высокая герметичность IP68 - подходит для постоянного контакта с водой и влажной средой
• Устойчивость к химическим веществам: бензину, маслам, слабым кислотам и щелочам
• Защита от коррозии - цинковое покрытие стальной ленты продлевает срок службы
• UV-стойкость - не теряет свойств под прямыми солнечными лучами
• Гладкая внутренняя поверхность - уменьшает трение при протяжке кабелей
• Усиленный замок Interlock - гарантирует целостность конструкции даже при нагрузках
• Возможность закладки в бетон и грунт - не требует дополнительной оболочки

Ограничения применения

• Не предназначен для динамической гибкой прокладки - жесткая конструкция не рассчитана на частые изгибы в процессе работы
• Минимальная температура монтажа: –5 C - при более низких значениях ПВХ-кожух может растрескаться
• Не следует использовать в средах с концентрированными кислотами, растворителями или агрессивными химикатами - указаны только устойчивость к разбавленным составам
• Не является трубой для давления - не рассчитан на внутренний напор жидкости или газа

Примеры использования

• Прокладка кабелей питания и управления на промышленных конвейерах в пищевой и химической отраслях
• Подземная прокладка кабелей между зданиями, в кабельных коллекторах
• Защита кабелей в бетонных основаниях оборудования, фундаментах, подъездных путях
• Открытая прокладка на внешних стенках производственных цехов, где есть риск попадания воды, масла или механических повреждений
• Использование в системах освещения на открытых площадках, парковках, причалах

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность была свободна от заусенцев - даже небольшие дефекты могут повредить изоляцию кабеля при протяжке
• При прокладке в бетон используйте фитинги Fortisflex ВМУ - они обеспечивают герметичный переход и предотвращают просачивание раствора
• Не перегружайте рукав кабелями больше чем на 40–50% от объема - это сохранит возможность будущего обслуживания и теплоотвод
• При работе в холодную погоду (ближе к –5 C) согрейте рукав перед изгибом - это повысит эластичность ПВХ
• Артикул 83593 - один из немногих металлорукавов с IP68 и UL-сертификатом; выбирайте его вместо обычных ПВХ-труб, когда нужна максимальная надежность
