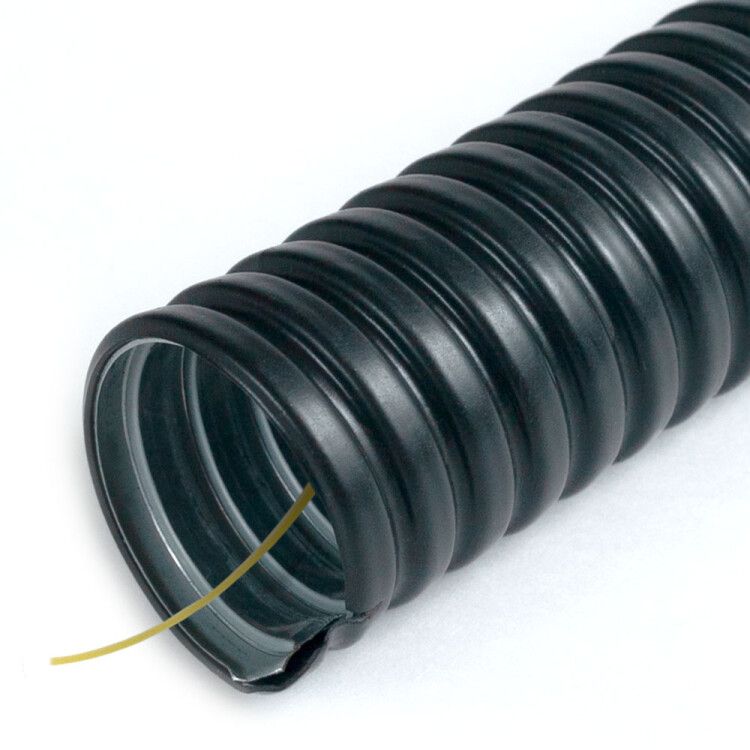

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-38 с/з (25м/уп) | PR04.0510 Промрукав Строитель

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-38 с/з (25м/уп) от ПРОМРУКАВ - это защищённый проводник для прокладки кабелей в условиях экстремальных температур и повышенной механической опасности. Благодаря оцинкованной стали и плотной ПВХ-оболочке, он выдерживает низкие температуры, влагу и удары, сохраняя целостность проводки. Артикул pr04.0510 подходит для промышленного оборудования, особенно там, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-38 с/з (25м/уп) используется для защиты силовых и контрольных кабелей в агрессивных средах. Он применяется в системах электроснабжения холодильных камер, морозильных установок, производственных линий на холодных участках, наружных трассах и в помещениях с высокой влажностью. Подходит для прокладки в местах с риском механических повреждений - например, рядом с оборудованием, конвейерами или в зонах движения транспорта.

Технические характеристики

• Номинальный диаметр: 38 мм - внутреннее пространство позволяет пропустить кабели до 36,4 мм в диаметре.
• Наружный диаметр: 44 мм - учтите этот размер при проектировании каналов и креплений.
• Материал корпуса: оцинкованная сталь - обеспечивает коррозионную стойкость и долговечность.
• Изоляция: ПВХ - эластичная, устойчивая к УФ-излучению и не поддерживающая горение.
• Степень защиты IP66: полностью герметичен против пыли и мощных струй воды - подходит для мойки оборудования и улицы.
• Температурный диапазон: от -50 C до +70 C - работает даже в Arctic-условиях.
• Статический радиус изгиба: 325 мм - минимальный допустимый радиус при фиксированном изгибе.
• Разрывное усилие: 750 Н - способен выдерживать значительные растягивающие нагрузки.
• Длина бухты: 25 метров - удобно для крупных объектов, снижает количество соединений.
• Протяжка: есть - позволяет легко затянуть кабель через рукав без дополнительных инструментов.
• Цвет: чёрный - маскирует загрязнения, соответствует промышленным стандартам.
• Климатическое исполнение: УХЛ 1 - рассчитан на работу в регионах с суровым климатом.

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-38 с/з (25м/уп) совместим с любыми стандартными клеммами, муфтами и переходниками для металлорукавов. Для монтажа используйте специальные зажимы и хомутики - не закручивайте слишком сильно, чтобы не деформировать ПВХ-оболочку. Протяжка внутри позволяет вводить кабель без раскрытия рукава. Не рекомендуется перегибать его ниже радиуса 325 мм - это может вызвать микротрещины в изоляции. Соединения выполняются с помощью компрессионных фитингов, обеспечивающих сохранение степени защиты IP66.

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 - устойчивость ПВХ к солнечному излучению.
• Соответствует ГОСТ Р 53313-2009 - самозатухание при горении, не распространяет пламя при одиночной и групповой прокладке.
• Выдерживает ударную нагрузку 2 Дж по ГОСТ Р МЭК 61386.1 (п.10.3).
• Степень защиты IK07 по ГОСТ IEC 62262-2015 - выдерживает удары молотком массой 0,5 кг с высоты 40 см.
• Не поддерживает горение - безопасен для помещений с высокими требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность - превосходит гофрированные трубы по устойчивости к давлению и сдавливанию.
• Электроизоляция ПВХ исключает контакт с токоведущими частями - безопасность при случайном касании.
• Закрытая структура без уплотнений - не требует обслуживания, не задерживает влагу внутри.
• Устойчивость к низким температурам - не становится хрупким при -50 C, в отличие от некоторых пластиков.
• Длинная бухта (25 м) - минимизирует стыки, снижает вероятность отказа в точках соединения.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68.
• Не подходит для прокладки в местах с постоянным движением или вибрацией выше нормы - возможна усталость металла.
• Не следует использовать в контакте с растворителями, кислотами и щелочами - ПВХ может разрушаться.
• Отсутствие уплотнений - требуется дополнительная герметизация на входах/выходах, если нужна полная водонепроницаемость.
• Не рекомендован для прямого солнечного света более 10 лет - хотя ПВХ устойчив к УФ, длительное воздействие снижает срок службы.

Примеры использования

• Прокладка кабелей питания в холодильных камерах мясокомбинатов.
• Защита сигнальных линий на конвейерах в пищевой промышленности.
• Подключение датчиков температуры в ледовых центрах и морозильных складах.
• Монтаж внешних трасс освещения на промплощадках в Сибири и на Дальнем Востоке.
• Обвязка оборудования в цехах с частой мойкой (например, в пивоварне или молокозаводе).

Практические советы

• Перед монтажом проверьте внутренний диаметр (36,4 мм) - убедитесь, что кабель не превышает его с запасом 1–2 мм.
• При резке используйте ножницы по металлу - не применять болгарку, чтобы не оплавить ПВХ.
• Для длинных трасс с несколькими изгибами - делайте промежуточные крепления каждые 1,5–2 м.
• На выходах из рукава всегда устанавливайте защитные втулки - предотвращают перетирание кабеля.
• Артикул pr04.0510 - выбирайте именно эту модель, если нужна максимальная устойчивость к холоду и удару; для менее жестких условий можно рассмотреть аналоги с меньшим диаметром.
