Металлорукав ВГ-22 У2, 21 мм, ПВХ покрытие, IP43 ГОФРОМАТИК zeta40311

Комплект ВГ-22 У2 от ЗЭТА Новосибирск - это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей в условиях повышенной механической нагрузки и перепадов температур, особенно там, где нужна адаптивность длины и надёжная защита от внешних воздействий.

Назначение и область применения

Комплект ВГ-22 У2 используется для создания гибких вводов кабеля в электрооборудование, щиты, корпуса станков и другую аппаратуру. Его применяют там, где требуется точная настройка длины ввода под реальные условия монтажа - например, между неподвижным оборудованием и перемещаемыми элементами, или в местах с ограниченным доступом. Комплект ВГ-22 У2 идеально подходит для промышленного оборудования, автоматизированных линий, транспортеров и распределительных устройств.

Технические характеристики

• Наружный диаметр: 26 мм - позволяет проходить через стандартные отверстия в панелях и стенках
• Внутренний диаметр: 20,7 мм - обеспечивает свободную прокладку кабелей до 18–20 мм в диаметре
• Тип изделия: Комплект ВГ - состоит из готовых компонентов для сборки
• Степень защиты: IP43 - защищает от твёрдых частиц больше 1 мм и брызг воды под углом до 60°
• Гибкость: Гибкий - легко изгибается в плоскости и вокруг оси без потери целостности
• Разрывное усилие: 500 Н - выдерживает значительные растягивающие нагрузки
• Материал: Сталь оцинкованная / полимер - прочная основа с антикоррозийным покрытием
• Покрытие: ПВХ - устойчиво к маслам, химикатам и истиранию
• Температура эксплуатации: от –40 C до +60 C - работает в холодных цехах и жарких зонах
• Уплотнение: Без уплотнения - требует дополнительной герметизации при необходимости
• Статический радиус изгиба: 66 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Длина бухты: 20 м - достаточно для нескольких вводов или длинных трасс
• Цвет: Чёрный - снижает влияние УФ-излучения и хорошо сочетается с промышленными поверхностями

Совместимость и монтаж

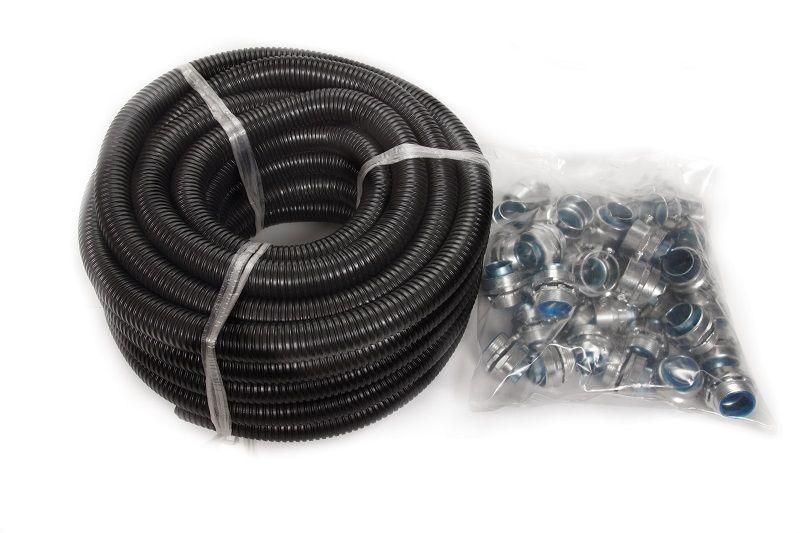

Комплект ВГ-22 У2 собирается на месте из трёх компонентов: электромонтажного шланга ШЭМ (20 м), 20 муфт трубных МТ и 20 муфт вводных МВ. Для установки:

• Отмерьте нужную длину шланга и отрежьте её
• На один конец оденьте муфту вводную МВ - она крепится к корпусу оборудования
• На второй конец - муфту трубную МТ - для соединения с кабельной системой или другой конструкцией
• Не используйте силовые методы при установке - изгибайте шланг плавно, соблюдая радиус 66 мм
• При необходимости герметизации - примените уплотнительные кольца или силиконовый герметик самостоятельно

Безопасность и стандарты

Комплект ВГ-22 У2 соответствует требованиям к механической защите и средней степени защиты IP43, что делает его безопасным для использования в помещениях с высокой запылённостью и возможностью попадания брызг. Однако он не предназначен для постоянного контакта с водой или погружения. Применение вне указанных температурных пределов может привести к растрескиванию ПВХ или потере прочности стали.

Преимущества

• Адаптивность - можно сделать ввод любой длины от 10 см до 20 м
• Высокая механическая прочность - выдерживает растяжение до 500 Н
• Устойчивость к агрессивным средам - ПВХ и оцинкованная сталь работают в условиях масла, влаги и химии
• Легкость монтажа - не требует специальных инструментов, сборка выполняется вручную
• Долговечность - срок службы более 10 лет при правильной эксплуатации

Ограничения применения

• Не использовать в условиях постоянного погружения в воду - отсутствие уплотнения делает его непригодным для IP67/IP68
• Избегать динамических изгибов с радиусом меньше 66 мм - это вызывает быстрый износ материала
• Не рекомендован для открытых участков с прямым солнечным светом более 8 часов в день - долгосрочное УФ-воздействие может ускорить старение ПВХ
• Не подходит для вводов с кабелями большего внутреннего диаметра - максимальный проход 20,7 мм

Примеры использования

• Подключение частично передвигаемых станков к стационарному щиту управления
• Ввод кабелей в корпуса насосов, вентиляторов и компрессоров в пищевой промышленности
• Защита проводов в конвейерных линиях с вибрациями и частыми изменениями направления
• Монтаж временных энергообеспечений на стройплощадках с изменяемыми точками подключения

Практические советы

• Перед монтажом проверьте внутренний диаметр вашего кабеля - он должен быть минимум на 1–2 мм меньше 20,7 мм
• Если ввод будет находиться в зоне с риском повреждения - дополнительно закрепите его хомутиками каждые 30–50 см
• Для работы в сырых помещениях после сборки обработайте места соединений силиконовым герметиком
• Храните бухту в сухом помещении при комнатной температуре - заморозка или перегрев снижают эластичность ПВХ
• Комплект ВГ-22 У2 от ЗЭТА Новосибирск совместим с аналогичными изделиями от ГОФРОМАТИК и ЗЭТАРУС - можно комбинировать компоненты при необходимости
