Комплект ВГ-38 У2 от ЗЭТА Новосибирск - это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей через стенки оборудования, щитов и корпусов в условиях повышенной влажности и механических нагрузок. Артикул zeta40314 обеспечивает совместимость со стандартными элементами монтажа.

Назначение и область применения

Комплект ВГ-38 У2 используется для создания гибких вводов кабельных трасс прямо на месте монтажа. Он позволяет надёжно провести кабели через металлические или бетонные поверхности, защищая их от перегибов, истирания и внешних воздействий. Применяется в промышленном оборудовании, распределительных щитах, станках, конвейерах и системах автоматизации, где требуется адаптивная прокладка кабеля.

Технические характеристики

• Номинальный диаметр: 38 мм - соответствует стандартным отверстиям для вводов
• Внутренний диаметр: 36 мм - свободное прохождение кабелей до 35 мм в диаметре
• Длина бухты: 20 метров - хватает на несколько вводов, можно резать на нужную длину
• Материал: оцинкованная сталь с покрытием ПВХ - прочность + антикоррозийная защита
• Степень защиты IP43 - защита от твёрдых частиц больше 1 мм и брызг воды под углом до 60°
• Температурный диапазон: от –40C до +60C - работает в холодных цехах и жарких помещениях
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки
• Статический радиус изгиба: 114 мм - минимальный допустимый изгиб при установке
• Цвет: чёрный - маскирует загрязнения, устойчив к УФ-излучению
• Уплотнение: отсутствует - требует дополнительного герметичного решения при необходимости

Совместимость и монтаж

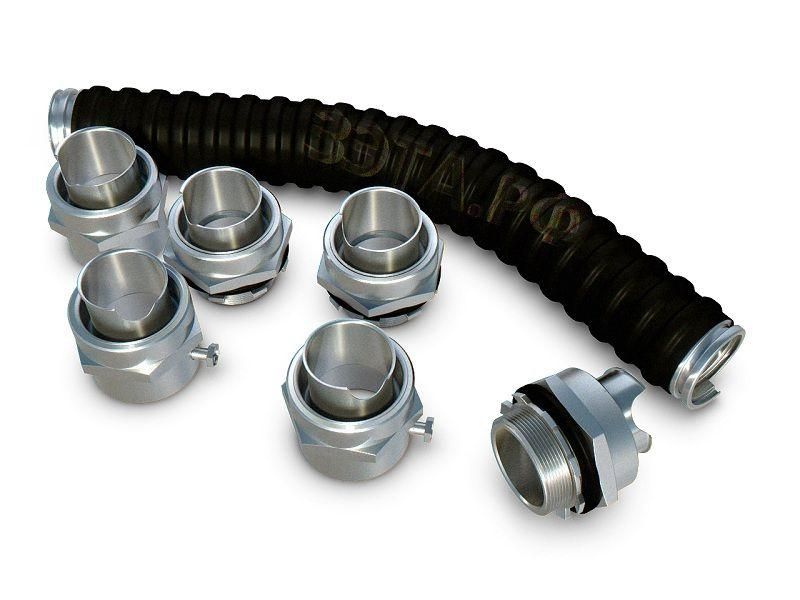

Комплект ВГ-38 У2 состоит из трёх компонентов: гибкого шланга ШЭМ (20 м), 20 муфт трубных МТ и 20 муфт вводных МВ. Для монтажа:

• Шланг режется на отрезки нужной длины - рекомендуется использовать ножницы по металлу
• На один конец одевается муфта трубная МТ - фиксируется на корпусе или стенке
• На второй конец - муфта вводная МВ - закрепляется на кабеле или внутри оборудования
• Необходимо соблюдать минимальный радиус изгиба 114 мм - иначе повредится оплетка
• Из-за отсутствия уплотнений, при работе во влажной среде следует дополнительно применить термоусадочные трубки или герметик

Безопасность и стандарты

Комплект ВГ-38 У2 соответствует требованиям к механической защите и температурной стойкости, используемым в промышленной электротехнике. Степень защиты IP43 обеспечивает безопасность при случайных брызгах и попадании крупной пыли. Однако не является взрывозащищённым решением и не сертифицирован для зон с опасностью возгорания.

Преимущества

• Гибкость материала позволяет легко формировать сложные маршруты прокладки
• Оцинкованная сталь предотвращает коррозию даже в агрессивных средах
• Полимерное покрытие снижает трение и защищает кабель от abrasion
• Высокое разрывное усилие (500 Н) исключает обрыв при затяжке кабеля
• 20-метровая бухта даёт возможность делать несколько вводов без докупок

Ограничения применения

• Отсутствие уплотнения делает комплект непригодным для помещений с постоянным контактом с водой или паром
• Не подходит для установки в зонах с высокой степенью взрывоопасности (Zone 0–2)
• Максимальная рабочая температура +60C - нельзя использовать рядом с нагревательными элементами выше этого порога
• Не рассчитан на частые динамические изгибы - применяется только для стационарной прокладки

Примеры использования

• Подключение кабелей к станкам ЧПУ через металлические рамы
• Ввод силового кабеля в распределительный щит на открытой площадке
• Прокладка сигнальных линий между модулями конвейерной системы
• Монтаж вагонов и мобильных установок, где возможны вибрации и перемещения

Практические советы

• Перед монтажом проверьте внутренний диаметр шланга (36 мм) - он должен быть на 1–2 мм больше наружного диаметра кабеля
• Если требуется герметизация - после установки муфт заполните зазоры силиконовым герметиком
• Не перетягивайте муфты - это может деформировать шланг и снизить срок службы
• Храните бухту в сухом месте, избегайте длительного прямого солнечного света
• Артикул zeta40314 совместим с другими изделиями серии ВГ от ЗЭТА Новосибирск и ГОФРОМАТИК - можно заменять детали при необходимости
