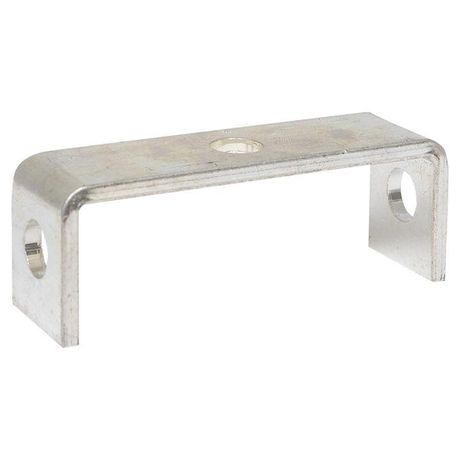

Перемычка межфазная для реверсивных TwinBlock 160-250А (уп.3шт) EKF tb-bar-160-250-rev

Межфазная перемычка для реверсивных TwinBlock 160–250А от EKF обеспечивает надёжное соединение между фазами в реверсивных выключателях-разъединителях серии TwinBlock, позволяя переключать направление тока без внешних проводов. Артикул tb-bar-160-250-rev предназначен для систем распределения электроэнергии с токами до 250 А.

Назначение и область применения

Межфазная перемычка для реверсивных TwinBlock 160–250А используется исключительно с реверсивными выключателями-разъединителями серии TwinBlock EKF PROxima мощностью 160–250 А. Она заменяет внешние силовые провода между фазами, упрощает сборку щита и снижает риск ошибочного подключения. Применяется в распределительных щитах на объектах с необходимостью реверса двигателя - например, на насосных станциях, конвейерах, лифтах, вентиляционных системах.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Рабочий ток: до 250 А
• Тип изделия: Перемычка (не самостоятельное устройство, требует совмещения с реверсивным TwinBlock)
• Степень защиты IP00 - открытое исполнение, без корпусной защиты
• Способ монтажа: Частично интегрируемый - крепится непосредственно к контактам реверсивного выключателя внутри щита

Совместимость и монтаж

Перемычка совместима только с реверсивными моделями TwinBlock EKF PROxima на ток 160–250 А. Устанавливается после монтажа самого выключателя-разъединителя. Каждая перемычка имеет жёсткую форму, соответствующую геометрии контактов модели - не подлежит изгибанию или адаптации. Подключение выполняется путём плотного защёлкивания на штыревые клеммы. Нельзя использовать с обычными (неперекидными) выключателями TwinBlock. Монтаж допускается только при отключенном питании и с соблюдением правил безопасности.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным элементам для распределительных устройств. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - поэтому перемычка должна быть установлена только в закрытом щите с доступом только для обслуживающего персонала. Эксплуатация вне герметичного корпуса запрещена.

Преимущества

• Устраняет необходимость прокладки медных шин или кабелей между фазами - экономит место в щите
• Гарантированное качество контакта благодаря точному соответствию форме клемм TwinBlock
• Снижает вероятность ошибок при сборке - вместо трёх проводов один компактный элемент
• Обеспечивает равномерную тепловую нагрузку на все фазы

Ограничения применения

• Не применяется с выключателями-разъединителями других серий или брендов
• Не подходит для токов выше 250 А - возможен перегрев и оплавление
• Запрещено использование в открытых помещениях, на улице или в условиях повышенной влажности, пыли, агрессивной среды
• Не рассчитана на частое механическое воздействие - не является элементом управления, только соединителем

Примеры использования

• Щит управления конвейером с реверсом движения
• Распределительный щит насосной станции с двумя режимами работы
• Электрощит вагонов метрополитена с управляемым реверсом двигателей
• Автоматизированные линии производства с переключаемыми направлениями привода

Практические советы

• Проверьте перед монтажом, что ваш выключатель-разъединитель именно реверсивный - иначе перемычка не встанет
• Убедитесь, что токовая нагрузка не превышает 250 А - даже кратковременные пики могут повредить контакт
• После установки проверьте плотность соединений: слабый контакт вызывает нагрев и выход из строя
• Не используйте перемычку как основной коммутирующий элемент - она не предназначена для включения/выключения под нагрузкой
• При замене выключателя - всегда заказывайте новую перемычку, так как старая может деформироваться при демонтаже
