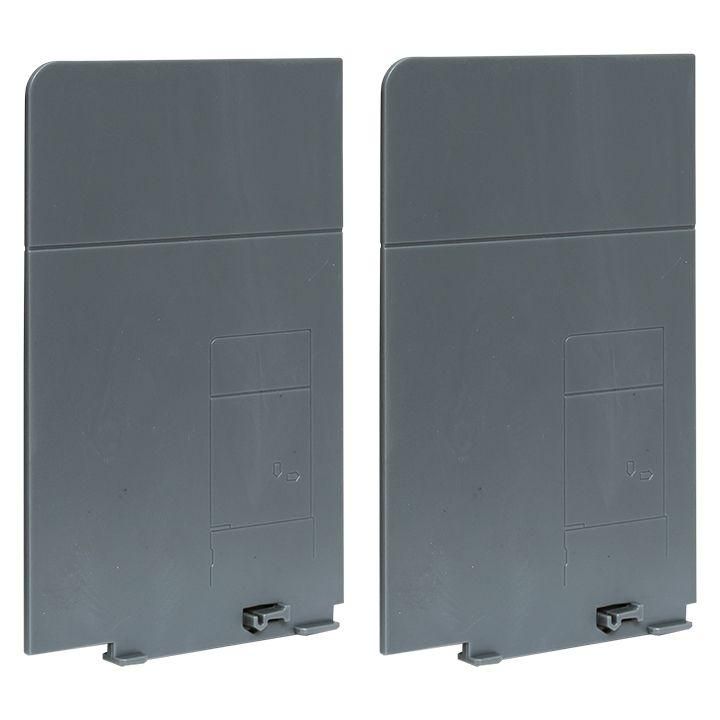

Перегородка межфазная для рубильников TwinBlock 630-800А EKF tb-fb-630-800

Межфазные перегородки для рубильников TwinBlock 630–800А от EKF обеспечивают безопасную изоляцию между фазами в распределительных щитах, снижая риск дугового замыкания. Эти перегородки совместимы с рубильниками серии TwinBlock и устанавливаются в комплекте с устройствами номиналом 630–800 А.

Назначение и область применения

Межфазные перегородки для рубильников TwinBlock 630–800А используются для электрической изоляции между фазами в высокотоковых разъединителях. Они предотвращают возникновение межфазных КЗ при аварийных ситуациях, таких как попадание посторонних предметов, конденсат или металлическая стружка. Применяются в силовых щитах промышленных объектов, где установлены рубильники TwinBlock номиналом 630–800 А — например, на производствах, в системах конвейеров, насосных станциях и распределительных пунктах.

Технические характеристики

• Номинальный ток: 690 А — соответствует классу мощности рубильников TwinBlock 630–800 А;
• Номинальное напряжение: 690 В — рассчитаны на работу в сетях переменного тока 50/60 Гц;
• Степень защиты: IP00 — не обеспечивает защиту от пыли и воды, предназначены исключительно для внутренней установки в закрытых щитах;
• Тип изделия: перегородка — жесткий изолирующий элемент, монтируемый между контактными группами;
• Способ монтажа: частично интегрируемый — крепится внутри корпуса рубильника, не требует внешнего крепления.

Совместимость и монтаж

Межфазные перегородки для рубильников TwinBlock 630–800А совместимы только с рубильниками серии TwinBlock EKF PROxima номиналом 630–800 А. Устанавливаются во время сборки или сервисного обслуживания щита. Монтаж выполняется после установки контактов и перед закрыванием крышки корпуса. Перегородки не требуют дополнительных креплений — они фиксируются в специальных направляющих внутри рубильника. Не подходят для других серий или брендов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования распределения электроэнергии. Несмотря на отсутствие степени защиты (IP00), применение допускается только в защищённых щитах с запирающимися дверями, что исключает доступ к токоведущим частям при работе. Соответствует нормам ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей.

Преимущества

• Увеличивает безопасность при обслуживании — минимизирует риск дугового пробоя между фазами;
• Рассчитана на рабочую нагрузку 690 А — точно соответствует параметрам рубильников TwinBlock 630–800А;
• Не требует доработки — полностью совпадает с габаритами и местами крепления оригинальных компонентов;
• Изготовлена из термостойкого диэлектрика — выдерживает температурные скачки при коммутации больших токов.

Ограничения применения

• Не применяется вне закрытых щитов — IP00 не защищает от пыли, влаги и механических воздействий;
• Подходит только для рубильников TwinBlock 630–800 А — несовместима с другими типами разъединителей;
• Не используется в условиях повышенной запылённости или влажности — даже внутри шкафа требуется сухая среда;
• Не является средством автоматической защиты — не предотвращает перегрузки или короткие замыкания, только изолирует фазы.

Примеры использования

• Промышленные распределительные щиты на заводах с оборудованием 400–690 В;
• Щиты питания крупных насосных станций и вентиляционных комплексов;
• Линии конвейеров с частотными преобразователями и разъединителями TwinBlock;
• Электроустановки, где требуется физическая изоляция фаз при одновременной работе нескольких мощных потребителей.

Практические советы

• Проверьте соответствие артикула tb-fb-630-800 с моделью рубильника — перегородки не работают с версиями ниже 630 А;
• Устанавливайте перегородки только при отключенном питании и после проверки отсутствия напряжения;
• При замене старых перегородок осматривайте поверхности контактов — повреждения могут вызвать нагрев даже при наличии изолятора;
• Не используйте перегородки как самостоятельное решение безопасности — всегда сочетайте с заземлением, блокировками и сигнализацией;
• При проектировании щита учтите, что перегородки занимают место внутри корпуса — убедитесь, что остаётся свободное пространство для проводов и клемм.
