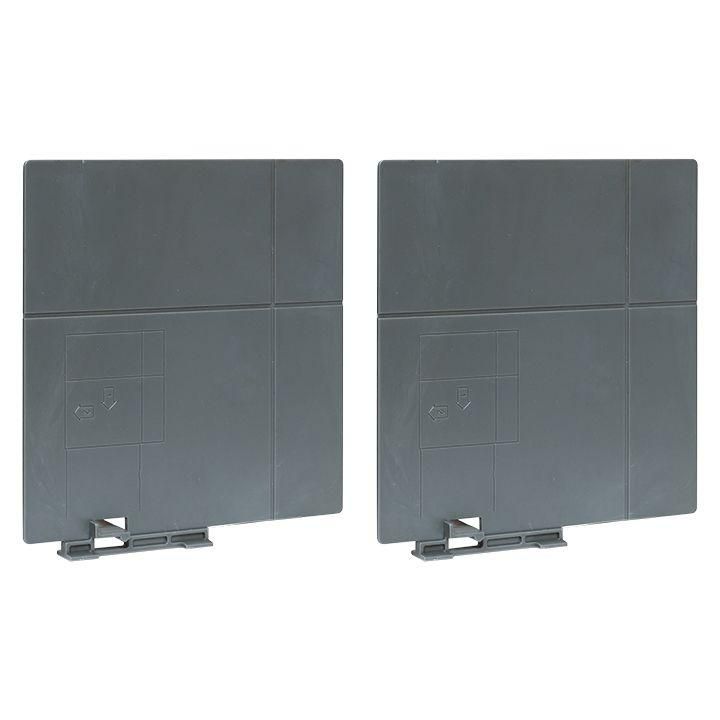

Перегородка межфазная для рубильников TwinBlock 1000-1600А EKF tb-fb-1000-1600

Межфазная перегородка для рубильников TwinBlock 1000–1600А EKF PROxima обеспечивает безопасную изоляцию между фазами в компактных распределительных щитах, снижая риск дугового замыкания при работе с высокими токами. Эта перегородка совместима исключительно с рубильниками серии TwinBlock EKF PROxima и применяется в системах с номинальными токами до 690 А.

Назначение и область применения

Межфазная перегородка для рубильников TwinBlock 1000–1600А EKF PROxima используется внутри шкафов распределительных устройств для создания электроизолирующего барьера между соседними полюсами рубильника. Это предотвращает возникновение межфазного КЗ при аварийных ситуациях, таких как попадание металлического предмета, образование конденсата или повреждение изоляции. Применяется в промышленных щитах, где установлены рубильники TwinBlock мощностью 1000–1600 А - например, на производствах, в насосных станциях, на участках с крупногабаритным оборудованием.

Технические характеристики

• Номинальный ток: 690 А - соответствует максимальному рабочему току защищаемых рубильников;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока 50/60 Гц;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, предназначена для внутреннего монтажа в закрытые корпуса;
• Способ монтажа: частично интегрируемый - крепится к базовой раме рубильника, часть элементов находится в зоне доступа для обслуживания;
• Тип изделия: перегородка - жесткая изолирующая пластина, не содержит контактов или механизмов.

Совместимость и монтаж

Межфазная перегородка для рубильников TwinBlock 1000–1600А EKF PROxima устанавливается **только** на модели рубильников этой же серии с номиналом 1000–1600 А. Она несовместима с более слабыми версиями (например, 160–800 А) и другими сериями. Монтаж выполняется после установки самого рубильника: перегородка фиксируется на специальные направляющие на корпусе аппарата. Инструкция по сборке указывает точные места крепления - важно соблюдать положение, чтобы не затруднять доступ к контактам и рукояткам. Нельзя использовать перегородку вне оригинального корпуса TwinBlock - она не является самостоятельным изделием.

Безопасность и стандарты

Изделие выполнено из самозагасающегося термостойкого материала, соответствующего требованиям безопасности для оборудования класса напряжения до 1000 В. Хотя степень защиты IP00 не предусматривает защиту от внешних воздействий, её применение внутри герметичного шкафа полностью удовлетворяет нормам ПУЭ и ГОСТ Р 50030.3. Перегородка не создаёт дополнительных требований к условиям эксплуатации - работает в температурном диапазоне, указанном для основного рубильника TwinBlock.

Преимущества

• Обеспечивает надёжную изоляцию между фазами даже при больших токах - снижает риск серьёзных аварий;
• Рассчитана специально под геометрию рубильников TwinBlock 1000–1600А - идеальная посадка без зазоров;
• Не требует дополнительных инструментов для установки - крепление происходит одним движением;
• Сохраняет доступ к механическому управлению и контактам - не препятствует осмотру и ремонту.

Ограничения применения

• Не для открытых установок - IP00 не защищает ни от пыли, ни от влаги;
• Подходит только для рубильников TwinBlock 1000–1600А - другие модели не поддерживаются;
• Не предназначен для работы с постоянным током - только переменный ток 50/60 Гц;
• Не может использоваться как замена изоляционным пластинам других производителей - отличаются формой и местами крепления.

Примеры использования

• Щитовые помещения на заводах с линиями питания 400–690 В, где установлены несколько рубильников рядом;
• Центры распределения энергии на объектах с высокой плотностью аппаратуры - например, в химических цехах;
• Системы автоматизации с несколькими силовыми контурами, требующими физической изоляции фаз;
• Ремонтные и сервисные пункты, где требуется быстрая замена рубильников без переделки всего шкафа.

Практические советы

• Выбирая межфазную перегородку для рубильников TwinBlock 1000–1600А EKF PROxima, проверьте модель рубильника - он должен иметь маркировку именно 1000–1600 А, а не 800 А или ниже;
• Перед установкой убедитесь, что все контакты отключены и система обесточена - работа с токоведущими частями запрещена;
• Не используйте перегородку в условиях повышенной влажности или пыли, если шкаф не имеет достаточной степени защиты (не менее IP54);
• При необходимости замены - заказывайте оригинал, так как аналоги часто не подходят по форме и местам крепления;
• При проектировании щита учтите, что перегородка занимает место между двумя рубильниками - планируйте шаг монтажа минимум 100 мм между центральными осями.
