Межфазные перегородки для NA8-1600 (3P, выкатного исп.) ® | 470697 CHINT

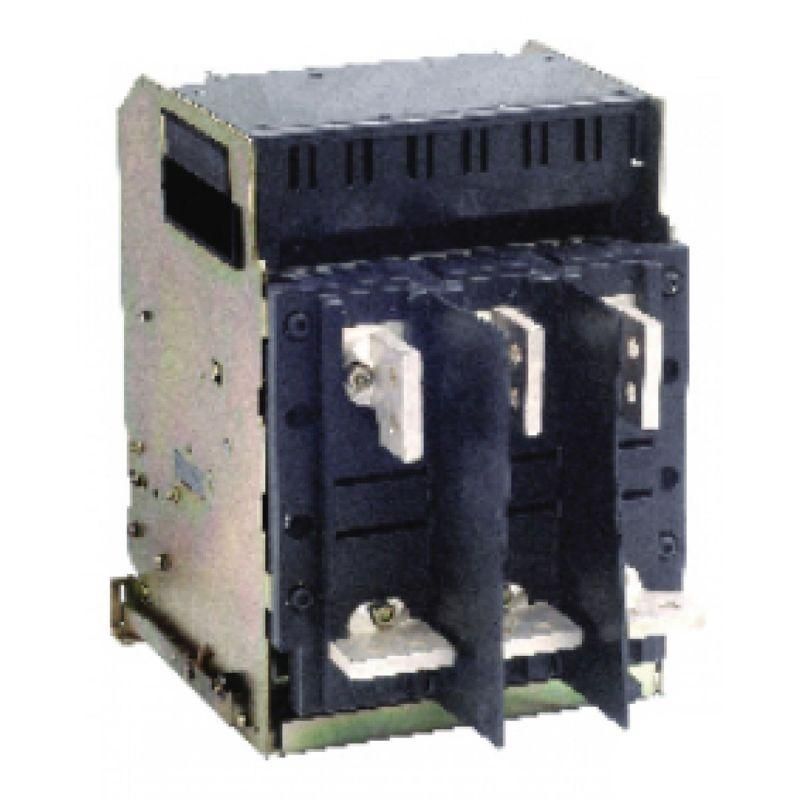

Межфазная перегородка для NA8-1600 (3P, выкатного исполнения) - это изолирующий элемент, предназначенный для повышения безопасности в распределительных щитах с автоматическими выключателями CHINT NA8-1600. Устанавливается между фазами, предотвращает пробой и короткое замыкание между контактами, особенно важна при работе с выкатными модулями.

Назначение и область применения

Межфазная перегородка для NA8-1600 (3P, выкатного исполнения) используется исключительно с автоматическими выключателями серии NA8-1600 в трёхполюсном исполнении, когда они установлены в выкатной рамке. Её задача - физически отделить друг от друга токоведущие части соседних фаз внутри шкафа, снижая риск возникновения межфазного КЗ при аварийных ситуациях, обслуживании или случайном контакте с металлическими предметами.

Технические характеристики

• Тип: межфазная изоляционная перегородка
• Совместима с: автоматическими выключателями NA8-1600 (3P, выкатного исполнения)
• Количество фаз: 3
• Материал: высоконапряженный электроизоляционный композит
• Рабочее напряжение: до 1140 В переменного тока
• Степень защиты: соответствует требованиям к внутренней изоляции в соответствии с IEC 60947-2

Совместимость и монтаж

Перегородка устанавливается только на выкатные модули NA8-1600 (3P) в сборках с направляющими и рамками, предназначенными для выдвижения выключателя. Она не совместима с стационарным или встраиваемым исполнением. Монтаж выполняется после установки автомата в рамку - перегородка вставляется в специальные пазы между полюсами. Никаких креплений или инструментов не требуется - она фиксируется за счёт точного геометрического соответствия корпусу выключателя.

Безопасность и стандарты

Изготовлена из материала, устойчивого к дуговому разряду и термическим нагрузкам. Соответствует нормам IEC 60947-2 для коммутационной аппаратуры низкого напряжения. Обеспечивает требуемую изоляцию между фазами в условиях повышенной влажности и запыленности, что важно для промышленных объектов.

Преимущества

• Увеличивает безопасность при обслуживании - снижает вероятность поражения током и межфазного КЗ
• Не требует доработки шкафа - полностью совпадает с конструкцией выкатного модуля
• Выдерживает многократные циклы выдвижения/введения без деформации
• Не проводит ток, не нагревается, не выделяет токсичных веществ при температурных перегрузках

Ограничения применения

• Подходит только для выкатных исполнений NA8-1600 (3P); не применяется со стационарными или однополюсными модулями
• Не является заменой основной изоляции автомата - работает как дополнительная защита
• Не рассчитана на использование вне закрытых распределительных устройств
• Не допускается применение с другими сериями автоматических выключателей, даже от CHINT

Примеры использования

Межфазная перегородка для NA8-1600 (3P, выкатного исполнения) применяется в промышленных щитах: на заводах, в насосных станциях, на участках с частым обслуживанием оборудования. Особенно актуальна там, где используются выкатные ячейки - например, в системах бесперебойного питания, на вводах крупных потребителей, в распределительных пунктах с высокой плотностью установки автоматов.

Практические советы

• Проверьте перед монтажом, что ваш выключатель именно выкатного типа - перегородка не подойдёт к обычному встроенному NA8-1600
• Убедитесь, что все три полюса находятся в одном уровне; перегородка не компенсирует перекосы
• Не используйте силу при установке - если деталь не встаёт легко, проверьте соответствие модели и наличие механических препятствий
• При замене автомата всегда проверяйте, что новая модель имеет ту же конфигурацию (выкатной, 3P) - иначе перегородка станет лишним элементом
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повредить кромки
