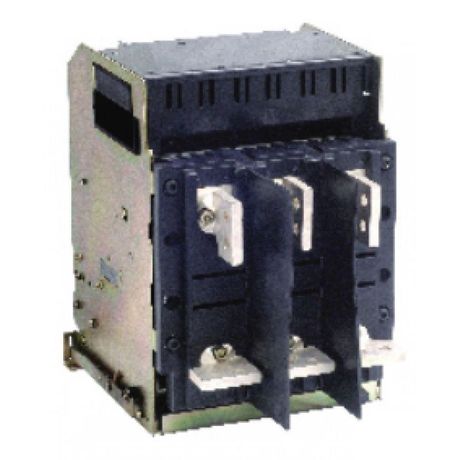

Перегородка межфазная 3п для NA82500/4000 выкатн. исп. (R) CHINT 263702

Межфазная перегородка 3-полюсная для NA8-2500-4000 выкатного исполнения - это изолирующий элемент, предназначенный для предотвращения случайных замыканий между фазами в автоматических выключателях CHINT серии NA8-2500–4000 выкатного исполнения. Артикул 263702 обеспечивает безопасную работу в распределительных устройствах высокой мощности.

Назначение и область применения

Межфазная перегородка 3-полюсная для NA8-2500-4000 выкатного исполнения устанавливается между токоведущими частями трёх фаз внутри выкатного автомата. Её задача - исключить возникновение межфазного КЗ при повреждении изоляции, механическом воздействии или попадании посторонних предметов. Применяется исключительно в комплектации с выкатными модулями NA8-2500, NA8-3200 и NA8-4000, используемыми в силовых щитах промышленных объектов, на производствах, в энергообъектах и крупных коммерческих зданиях.

Технические характеристики

• Количество полюсов: 3
• Совместима с выкатными рамками NA8-2500, NA8-3200, NA8-4000
• Материал: термостойкий диэлектрик (не горючий, устойчив к дуговому воздействию)
• Рабочее напряжение: до 1140 В переменного тока
• Номинальный ток: соответствует классу NA8-2500–4000 (до 4000 А)

Совместимость и монтаж

Перегородка совместима только с выкатным исполнением автоматических выключателей CHINT NA8-2500–4000. Установка выполняется при отключенном питании и снятых крышках корпуса. Перегородка 3-полюсная для NA8-2500-4000 выкатного исполнения вставляется в специальные направляющие между контактами фаз. Нельзя использовать с другими сериями, даже если они имеют аналогичный номинал - форма и крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Материал перегородки прошёл тестирование на устойчивость к электрической дуге и тепловому старению. Отсутствие внешнего металлического каркаса снижает риск образования токоведущих цепей через корпус.

Преимущества

• Увеличивает уровень безопасности за счёт физической изоляции фаз
• Не требует обслуживания - материал не деформируется при нормальных условиях эксплуатации
• Обеспечивает соответствие нормам ПУЭ и правилам электробезопасности при работе с оборудованием высокой мощности
• Упрощает техническую диагностику - позволяет визуально контролировать расположение контактов

Ограничения применения

• Не применяется в стационарных (невыкатных) версиях NA8
• Не предназначен для установки вне корпуса выключателя
• Не используется в системах постоянного тока - рассчитана только на переменный ток
• Не заменяет функции защиты от перегрузки или КЗ - является лишь дополнительной мерой безопасности

Примеры использования

Межфазная перегородка 3-полюсная для NA8-2500-4000 выкатного исполнения устанавливается в:

• Главных распределительных щитах заводских цехов
• Щитах питания технологического оборудования с токами более 2500 А
• Подстанциях и пунктах преобразования электроэнергии
• Системах бесперебойного питания с выкатными модулями

Практические советы

• Проверьте перед монтажом, что выключатель действительно имеет выкатное исполнение - перегородка не подойдёт к стационарному варианту
• При замене убедитесь, что новая перегородка имеет тот же артикул 263702 - другие номера не гарантируют точное соответствие геометрии
• Не допускайте механических повреждений материала - даже небольшие трещины могут снизить изоляционные свойства
• При проведении планового осмотра проверяйте положение перегородки - она должна плотно сидеть в канавках без люфтов
• Не используйте в качестве самостоятельного изолирующего элемента - всегда сочетайте с другими средствами защиты
