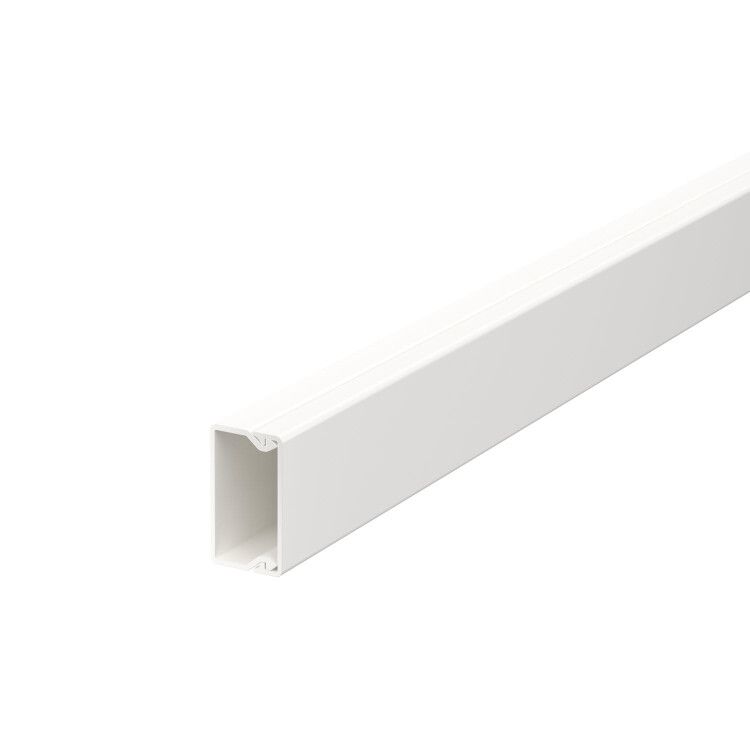

Мини-канал WDK с крышкой 12x22x2000 мм (высота борта 12,5 мм, крышка 22 мм) ПВХ белый RAL 9010 | 6150702 OBO Bettermann

Мини-канал WDK с крышкой 12x22x2000 мм (высота борта 12,5 мм, крышка 22 мм) ПВХ белый RAL 9010 от OBO BETTERMANN - это компактный кабель-канал из ПВХ для внутренней прокладки слаботочных и силовых проводов в помещениях. Артикул 6150702 подходит для организованного монтажа кабелей в зонах с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Minikanal WDK предназначен для укладки и маскировки кабелей и проводов внутри помещений. Подходит для прокладки слаботочных систем: Ethernet, телефонии, видеонаблюдения, сигнализации, а также маломощной силовой сети до 48 В. Часто используется там, где важна эстетика и простота монтажа: в офисах, учебных заведениях, медицинских учреждениях, административных зданиях и жилых интерьерах.

Технические характеристики

• Размеры канала: 12×22×2000 мм (высота борта - 12,5 мм, ширина крышки - 22 мм)
• Полезное поперечное сечение: 162 кв. мм - позволяет разместить до 3–4 одножильных кабелей сечением до 1,5 мм2
• Материал: поливинилхлорид (ПВХ) - устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: белый, RAL 9010 - соответствует стандартным интерьерным решениям
• Тип крышки: съёмная, фиксируется на замках - легко открывается для обслуживания
• Степень защиты: IP30 - предохраняет от твердых предметов крупнее 2,5 мм, не обеспечивает защиту от воды
• Тип крепления: перфорация по всей длине - возможность крепления саморезами или дюбелями через отверстия
• Количество перегородок: 0 - канал однокамерный, без разделителей

Совместимость и монтаж

Мини-канал WDK совместим со всеми стандартными крепежами для пластиковых кабель-каналов. Для установки используйте саморезы 3×16 мм или дюбели-гвозди. Перфорация расположена равномерно - шаг между отверстиями составляет около 300 мм. Установка возможна на гипсокартон, дерево, бетон и другие твёрдые поверхности. Крышку можно закрывать без инструментов - она щелчком фиксируется на бортах. Не рекомендуется использовать в условиях постоянного механического давления или высоких температур выше +40 C.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует нормам пожарной безопасности для внутреннего использования. Степень защиты IP30 гарантирует безопасную работу в сухих помещениях, исключает доступ твердых предметов, но не предназначено для влажных зон или улицы. Соответствует европейским стандартам качества OBO BETTERMANN.

Преимущества

• Легкий вес - удобен для ручного монтажа и транспортировки
• Гладкая поверхность - легко моется, не собирает пыль
• Съёмная крышка - позволяет менять или добавлять кабели без демонтажа всего канала
• Высокая точность геометрии - обеспечивает ровную укладку и плотное прилегание крышек
• Универсальный цвет RAL 9010 - гармонирует с большинством отделочных решений

Ограничения применения

• Не применяется во влажных средах (ваннные комнаты, кухни, подвалы) - IP30 не защищает от воды
• Не допускается использование вне помещений - материал чувствителен к УФ-излучению и перепадам температур
• Не рассчитан на нагрузку свыше 10 А/фаза - для мощных сетей требуются более крупные каналы
• Не подходит для прокладки кабелей с большим радиусом изгиба - минимальный радиус поворота не менее 100 мм

Примеры использования

• Запитка компьютеров и оргтехники в офисе - прячет питание и LAN-кабели под плинтусом
• Прокладка кабелей видеонаблюдения в коридорах больниц
• Монтаж системы “умный дом” в жилых комнатах - минимизация видимости проводов
• Подключение светильников и выключателей в школьных классах

Практические советы

• При заказе учитывайте длину - канал продается по 2 метра; для длинных трасс используйте соединители (если нужны - уточните артикулы отдельно)
• Перед монтажом проверьте, что выбранный кабель поместится в сечении 162 мм2 - перегрузка снижает теплоотвод и увеличивает риск перегрева
• Для угловых участков используйте готовые уголки OBO BETTERMANN серии WDK - они обеспечивают плавный переход без деформаций
• Не затягивайте крепеж слишком сильно - ПВХ может треснуть под избыточным усилием
• Артикул 6150702 - это именно комплект “короб+крышка”. Отдельно крышка не продается - при необходимости замены меняйте весь элемент
