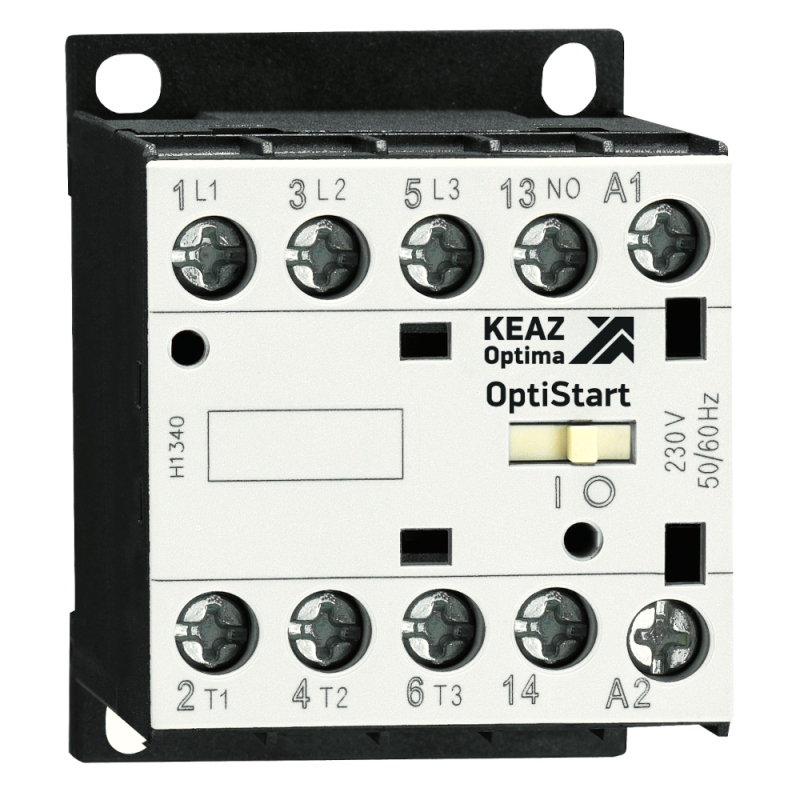

Мини-контактор OptiStart K-M-09-30-10-A024 | 335556 КЭАЗ

Мини-контактор K-M-09-30-10-A024 от КЭАЗ - компактное устройство для коммутации нагрузок до 9 А в цепях переменного тока. Подходит для управления двигателями мощностью до 4 кВт и устанавливается на DIN-рейку. Артикул 335556 соответствует сериям OptiStart K-M, предназначенным для задач, где важна надёжность при ограниченном пространстве.

Назначение и область применения

Minи-контактор K-M-09-30-10-A024 используется для включения и выключения электрических нагрузок, особенно электродвигателей средней мощности. Применяется в автоматических системах управления: станках, насосах, вентиляторах, конвейерах, системах освещения и других устройствах, где требуется частое переключение. Устройство подходит для сборки распределительных щитов в промышленных и бытовых условиях.

Технические характеристики

• Напряжение катушки управления: 24 В переменного тока (AC)
• Номинальный ток контактной группы: 9 А (при AC-3, 400 В)
• Номинальная мощность управляемого двигателя: 4 кВт
• Тип тока: Переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Способ монтажа: На DIN-рейку (35 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Тип подключения: Винтовые зажимы для проводов
• Исполнение: Открытое - без корпуса, доступны все контакты и механизм

Совместимость и монтаж

Мини-контактор K-M-09-30-10-A024 совместим со стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без дополнительных креплений. Подключение силовых проводов выполняется через винтовые зажимы: рекомендуется использовать жилы сечением до 2,5 мм2. Катушка управления питается исключительно от сети 24 В переменного тока - использование постоянного тока или другого напряжения недопустимо.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 для контакторов и выключателей. Защита IP20 обеспечивает безопасность при работе внутри закрытых шкафов, предотвращая случайное прикосновение к токоведущим элементам. Однако из-за открытого исполнения не допускается установка во влажных, запылённых или агрессивных средах без дополнительной защиты.

Преимущества

• Компактные размеры позволяют экономить место в распределительных щитах
• Высокая механическая долговечность благодаря качественной конструкции КЭАЗ
• Простое и быстрое крепление на DIN-рейку снижает время монтажа
• Чёткий визуальный индикатор положения контактов (по состоянию рычага)
• Поддерживается в ассортименте серии OptiStart K-M - легко заменить аналогичными моделями при необходимости

Ограничения применения

• Не предназначена для работы во внешних условиях - степень защиты IP20 не защищает от воды, пыли и влаги
• Запрещено применять при напряжении катушки выше или ниже 24 В AC - риск выхода из строя катушки
• Один нормально открытый контакт - нельзя использовать для сложных схем с несколькими функциями без дополнительных устройств
• Не подходит для частых включений более 600 раз в час - максимальная механическая износостойкость ограничена конструкцией мини-контактора

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение нагревательного элемента в термокамере
• Коммутирование светильников в автоматической системе освещения
• Работа как исполнительное устройство в программируемых логических контроллерах (ПЛК)

Практические советы

• При подборе контактора проверяйте соответствие напряжения катушки (24 В AC) вашей системы управления - неверное напряжение вызывает перегрев или отказ
• Используйте винтовые зажимы с усилием, указанным в документации - пере затянутые или слабые контакты увеличивают нагрев
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• Если нужна большая коммутационная способность - рассмотрите модели серии K-M с током 12 А или контакторы OptiStart K-AF с электронной катушкой
• Обязательно используйте защиту от перегрузки (тепловое реле) при управлении двигателями - сам контактор не обеспечивает защиту!
