Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2CO 12A; контакты AgNi | 563281100040 Finder 56.32.8.110.0040

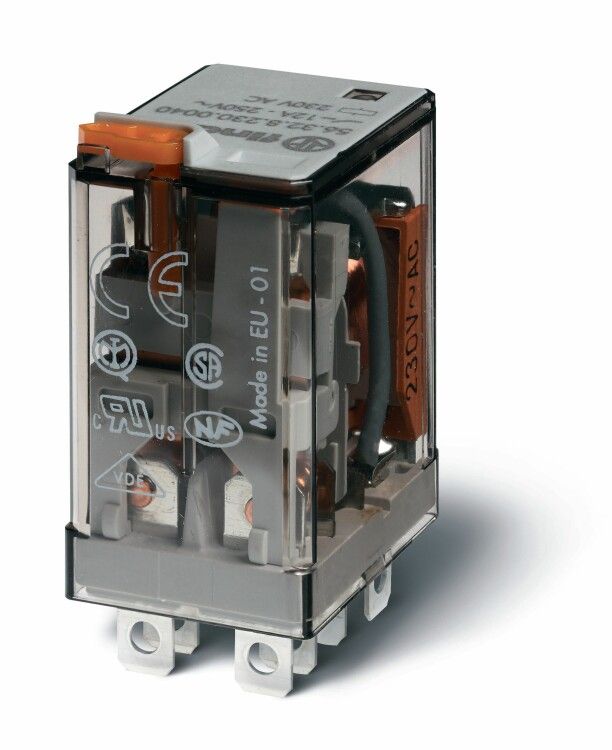

Электромеханическое реле Finder 56.32.8.110.0040 - компактное промежуточное устройство с двумя переключающими контактами на 12 А, рассчитанное на работу в цепях переменного тока 110 В. Подходит для установки в розеточные гнезда или через Faston-наконечники, идеально для автоматизации оборудования, где важна надежность и удобство обслуживания.

Назначение и область применения

Реле Finder 56.32.8.110.0040 используется для коммутации нагрузок средней мощности в системах управления, автоматики и распределения электроэнергии. Благодаря двухполюсной схеме (2CO) позволяет одновременно управлять двумя цепями - например, включить/выключить два потребителя или перевести режим работы устройства. Применяется в промышленном оборудовании, станках, конвейерах, системах освещения и HVAC, где требуется изолированное управление от слаботочных сигналов.

Технические характеристики

• Напряжение катушки: 110 В переменного тока (AC)
• Коммутируемый ток: до 12 А на каждый контакт
• Количество контактов: 2 переключающих (2CO - две группы нормально разомкнутых и замкнутых)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных и резистивных нагрузок
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: плоские штекеры Faston 4,8×0,5 мм - совместимы со стандартными наконечниками
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом, без учета полярности

Совместимость и монтаж

Реле Finder 56.32.8.110.0040 монтируется в стандартные розеточные гнезда типа 56 (совместимо с базами серии Finder 56). Также возможно крепление через Faston-наконечники 4,8×0,5 мм - подходит для проводов сечением до 1,5 мм2. Для фиксации используйте соответствующую монтажную платформу. Катушка питается от сети 110 В AC - не требует внешнего преобразователя. Обратите внимание: реле не предназначено для поверхностного монтажа (SMD) или печатной платы - только для розеточного крепления.

Безопасность и стандарты

• Соответствует EN 61810-1, EN 61810-2, EN 61810-7 - международным требованиям к электромеханическим реле
• Имеет принудительно управляемые контакты - гарантируют размыкание всех цепей при срабатывании, даже при сваривании одного контакта
• Класс изоляции: II - обеспечивает безопасность при работе в сетях с заземлением

Преимущества

• Компактный форм-фактор - экономит место в щитах и модульных конструкциях
• Контакты AgNi - долгий срок службы при частых включениях и высоких импульсных нагрузках
• Встроенные кнопка теста и механический индикатор состояния - позволяют проверить работоспособность без демонтажа
• Гибкая система подключения - поддерживает как розеточный, так и прямой монтаж через Faston
• Высокая отказоустойчивость благодаря классической электромеханической конструкции

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендуется для коммутации емкостных или очень высоких индуктивных нагрузок выше 12 А - возможен выход из строя контактов
• Не подходит для постоянного тока (DC) - катушка и контакты рассчитаны только на 110 В AC
• Требуется соблюдение минимального расстояния между соседними реле - из-за тепловыделения при длительной нагрузке

Примеры использования

• Управление двумя двигателями в конвейерной ленте - одно реле включает двигатель, второе - останавливает
• Автоматический перевод системы освещения с основного на аварийный источник
• Контроль нагревательных элементов в термокамере с функцией самодиагностики через кнопку теста
• Интерфейс между PLC и силовой частью станка - изолирует слаботочные сигналы от 110 В AC

Практические советы

• При использовании с индуктивными нагрузками (например, катушки, двигатели) обязательно применяйте RC-демпфер или варистор для снижения скачков напряжения
• Проверьте соответствие сечения провода и размера Faston-наконечника - неплотный контакт вызывает перегрев
• Для частого тестирования используйте кнопку на корпусе - это продлевает жизнь контактам, избавляя от необходимости вскрывать щит
• При замене реле Finder 56.32.8.110.0040 всегда выключайте питание - даже при отключенном сигнале на катушке, контакты могут находиться под напряжением
• Убедитесь, что монтажная база имеет ту же маркировку (серия 56) - не все розетки совместимы с этим типом реле
