Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 4CO 12A; контакты AgNi | 563491100040 Finder 56.34.9.110.0040

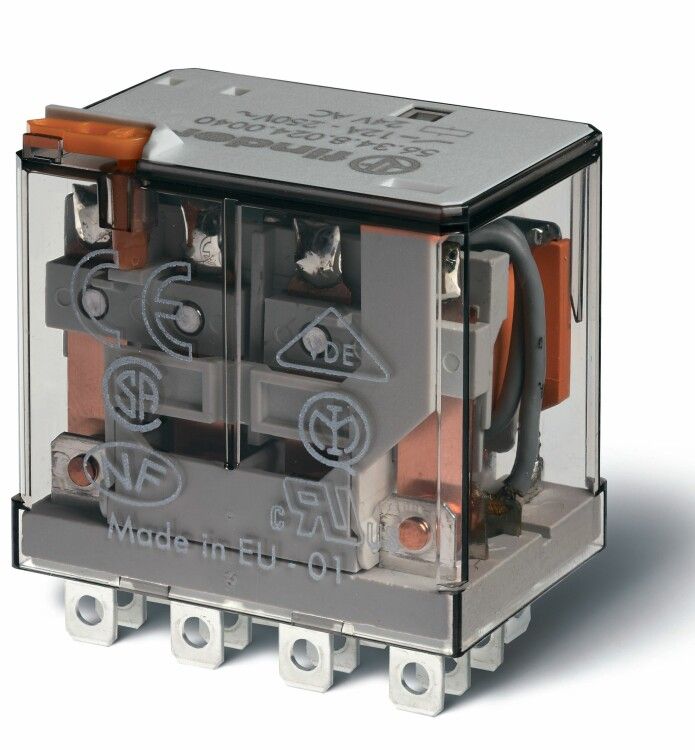

Электромеханическое реле Finder 56.34.9.110.0040 - компактное промежуточное реле с четырьмя переключающими контактами на 12 А, предназначенное для коммутации цепей постоянного тока напряжением 110 В. Монтаж осуществляется через Faston-наконечники или специальную розетку, что упрощает замену и обслуживание. Устройство подходит для автоматизации, систем управления и промышленной электроники.

Назначение и область применения

Реле Finder 56.34.9.110.0040 используется для управления нагрузками средней мощности в цепях постоянного тока. Его применяют там, где требуется изолированное переключение нескольких цепей одним сигналом: в системах управления станками, конвейерами, освещением, HVAC, а также в распределительных щитах и пультах контроля. Четыре переключающих контакта позволяют одновременно управлять несколькими устройствами или реализовать сложные логические схемы без использования дополнительных элементов.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 110 В DC
• Номинальный ток контактов: 12 А
• Количество контактов: 4 CO (по четыре переключающих пары - нормально разомкнутые и нормально замкнутые)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ подключения: плоские штекеры Faston 4,8×0,5 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, UL94 V-0
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Опции: кнопка ручного тестирования, механический индикатор положения контактов

Совместимость и монтаж

Реле Finder 56.34.9.110.0040 совместимо со стандартными розетками серии 56 (например, Finder 70.00.0.000.0000). Подключение происходит через Faston-наконечники 4,8×0,5 мм - они должны быть правильно обжаты на проводах сечением до 1,5 мм2. Для надёжности рекомендуется использовать наконечники с изоляцией. Монтаж возможен на DIN-рейку с помощью розетки; прямой монтаж на плату невозможен - несмотря на указание “монтажная плата” в характеристиках, реальный тип монтажа - через розетку. Кнопка теста позволяет проверить работу реле без подачи управляющего сигнала. Индикатор показывает физическое положение контактов - видно даже при выключенном питании.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к реле с принудительно управляемыми контактами). Принудительно управляемые контакты гарантируют, что все контакты находятся в одном состоянии при отказе механизма - повышает безопасность в критических системах. Корпус выполнен из самозатухающего пластика, соответствующего классу горючести UL94 V-0.

Преимущества

• Четыре переключающих контакта в компактном корпусе - экономят место в щите
• Контакты AgNi обеспечивают долгую жизнь при коммутации индуктивных и резистивных нагрузок
• Индикатор положения контактов снижает время диагностики
• Кнопка теста позволяет оперативно проверить работоспособность без внешнего управления
• Высокая надёжность за счёт стандартизированных розеток - легко заменить при выходе из строя
• Свободная полярность катушки упрощает подключение в любой полярности сети

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Подходит только для постоянного тока - нельзя применять в сетях переменного тока
• Максимальный ток 12 А - не подходит для высокомощных нагревательных элементов или двигателей свыше 1,5 кВт при 110 В
• Требуется обязательное использование розетки - прямая пайка или монтаж на плату невозможен
• При частых включениях (>1000 циклов/час) срок службы может снизиться - для таких режимов нужны реле с более высокой электрической износостойкостью

Примеры использования

• Управление несколькими светильниками в промышленном помещении через один контроллер
• Переключение между основным и резервным источником питания в системе UPS
• Коммуникация между PLC и пневматическими клапанами в автоматической линии
• Аварийное отключение оборудования при срабатывании датчиков перегрузки
• Системы управления лифтами, конвейерами, насосами с логическим контролем

Практические советы

• Обязательно используйте розетку Finder 70.00.0.000.0000 - она обеспечивает надёжный контакт и удобную замену
• Проверьте соответствие сечения провода и типа наконечника - неправильно обжатый Faston вызывает перегрев
• При установке в щит с другими реле соблюдайте минимальный зазор 5 мм между корпусами для теплоотвода
• Индикатор положения контактов - не электронный, а механический. Он не требует питания и всегда показывает реальное состояние
• Для частых циклов включения/выключения рассмотрите реле с увеличенной электрической износостойкостью - например, серии 80
• При использовании в системах с высокой индуктивностью (электромагниты, двигатели) добавьте гашение дуги (диод или RC-цепочку) на катушку
