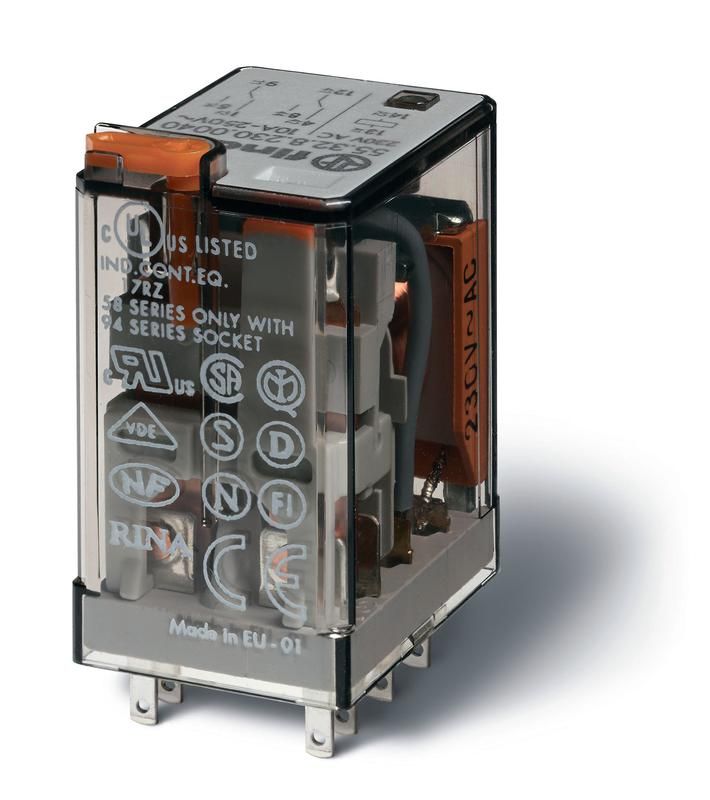

Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 2CO 10A; контакты AgNi; катушка 110В DC | 553291100000 Finder 55.32.9.110.0000

Электромеханическое реле Finder 55.32.9.110.0000 - компактное промежуточное реле с двумя переключающими контактами на 10 А, предназначенное для установки в монтажную плату через разъемное соединение. Катушка рассчитана на постоянный ток 110 В, контакты выполнены из серебро-никеля, что обеспечивает надежное коммутирование нагрузок. Реле применяется в автоматических системах, где важна компактность и долгий срок службы.

Назначение и область применения

Реле Finder 55.32.9.110.0000 используется как промежуточное устройство для управления цепями высокой мощности слаботочным сигналом. Подходит для сборки в панели управления, распределительные щиты, устройства автоматизации и оборудование с ограниченным пространством. Часто устанавливается в станках, конвейерах, системах освещения и контрольно-измерительной аппаратуре.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (2CO - два переключающих контакта)
• Тип контактов: одинарный, с покрытием AgNi (серебро-никель) - повышает износостойкость и снижает окисление
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Способ монтажа: монтажная плата (PCB) с разъемным подключением
• Степень защиты: IP20 - защищено от доступа пальцами и твердых предметов >12,5 мм, но не от воды и пыли
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.32.9.110.0000 совместимо с печатными платами, имеющими гнездо для DIL-разъема типа 55. Монтаж осуществляется путем вставки в соответствующую посадочную площадку. Для подключения катушки используйте выводы 13–14, для контактов - пары 1–2, 3–4, 5–6, 7–8 (по схеме 2CO). Убедитесь, что шаг контактов соответствует 2,5 мм. Нагрузочные провода должны иметь достаточное сечение для тока 10 А - рекомендуется не менее 1,5 мм2. Не затягивайте клеммы слишком сильно - риск повреждения разъема.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность). Сертифицировано для работы в условиях, требующих отказоустойчивости. Применяется в системах, где требуется гарантированное отключение нагрузки при потере питания.

Преимущества

• Компактный форм-фактор позволяет экономить место на плате
• Контакты AgNi обеспечивают стабильную работу даже при частых включениях и индуктивных нагрузках
• Разъемное подключение упрощает замену без пайки
• Свободная полярность катушки уменьшает вероятность ошибки при подключении
• Высокая механическая износостойкость - до 10 млн операций

Ограничения применения

• Не предназначено для внешней установки - IP20 не защищает от влаги и пыли
• Не подходит для переменного тока - катушка рассчитана только на 110 В постоянного тока
• Запрещена работа при температурах ниже −25C и выше +40C
• Не использовать для сверхвысокочастотных импульсов - возможны помехи и преждевременный износ контактов
• Избегать установки рядом с источниками сильного тепла (>70C поверхности)

Примеры использования

• Управление двигателем насоса в системе охлаждения через контроллер с выходом 110 В DC
• Переключение режимов работы конвейера между несколькими зонами
• Автоматическое отключение света в помещении по сигналу от датчика движения
• Резервное питание в UPS-системах - реле переключает нагрузку с основного на батарейный контур

Практические советы

• Проверьте соответствие напряжения катушки - применение 24 В или 220 В вызовет отказ или перегрев
• При работе с индуктивными нагрузками (катушки, двигатели) обязательно используйте демпферную цепь (диод или RC-цепь) параллельно контакту
• При монтаже на плату соблюдайте направление - контакты и катушка имеют фиксированную ориентацию
• Для многократных циклов включения/выключения выбирайте реле с запасом по току - 10 А - предел, лучше нагружать до 7–8 А
• При замене старого реле - проверьте тип разъема: Finder 55 имеет уникальный штыревой интерфейс, совместимый только с гнездами этой же серии
