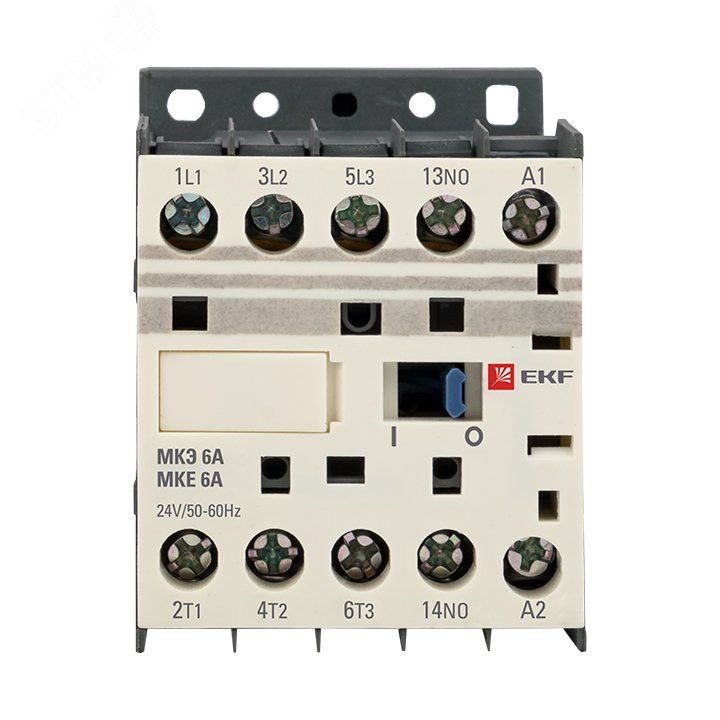

Мини-контактор МКЭ 6А кат. 24В AC 1НО PROxima EKF Mctr-s-6-24

Миниконтактор МКЭ 6А 24В 1НО от EKF (серии PROxima, артикул mctr-s-6-24) - это компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 1 кВт, управляемое сигналом 24 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Миниконтактор МКЭ 6А 24В 1НО используется для коммутации трёхфазных цепей малой мощности - например, двигателей насосов, вентиляторов, светильников, конвейеров и другого оборудования. Он работает как промежуточное реле: слаботочный сигнал 24 В AC через катушку управляет силовым контактным узлом, который включает/выключает основную нагрузку. Применяется в системах автоматизации, панелях управления, устройствах безопасности и других местах, где требуется надёжное и частое переключение.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который могут выдерживать контакты без повреждений;
• Напряжение катушки управления: 24 В переменного тока (AC) - требование к источнику сигнала; нельзя использовать с постоянным током;
• Количество силовых полюсов: 3 - три пары контактов для коммутации фаз L1, L2, L3;
• Количество нормально открытых (НО) контактов: 1 - один вспомогательный контакт для сигнализации или блокировки;
• Номинальная рабочая мощность: 1 кВт - рекомендованная нагрузка при 380 В трёхфазном напряжении;
• Тип подключения: винтовые зажимы - подходят для медных проводов сечением до 25 мм2;
• Способ монтажа: на DIN-рейку (35 мм) - совместим со стандартными шкафами и панелями;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупной пыли, но не от воды и брызг;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности в помещениях;
• Гарантийный срок: 84 месяца - подтверждает высокую долговечность сборки и материалов;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002 / МЭК 60947-4-1-2009 - соответствует требованиям к аппаратам управления двигателями.

Совместимость и монтаж

Миниконтактор МКЭ 6А 24В 1НО легко монтируется на стандартную DIN-рейку шириной 35 мм. Для этого достаточно защёлкнуть его на верхнюю планку рейки и опустить до фиксации. Клеммы имеют тарельчатый зажим - он обеспечивает плотный контакт даже при многожильных проводах. Обязательно затягивайте винты усилием рук, без инструментов - переусиливать нельзя, чтобы не повредить пластик. Катушка управления подключается к двум выводам, помеченным A1 и A2. Силовые контакты - входы (L1–L3) и выходы (T1–T3) расположены попарно. Вспомогательный контакт NO можно использовать для передачи сигнала в PLC или индикации состояния.

Безопасность и стандарты

Миниконтактор МКЭ 6А 24В 1НО сертифицирован по ГОСТ Р 50030.4.1-2002 и международному стандарту IEC 60947-4-1. Это гарантирует соответствие требованиям к электробезопасности, термической стойкости и механической прочности. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от влаги - не устанавливайте в сырых или outdoor-объектах. Серия PROxima прошла тестирование на 1 млн операций включения-отключения, что подтверждает безопасность при длительной эксплуатации.

Преимущества

• Высокая износостойкость - способен выдержать более миллиона циклов включения/отключения;
• Компактный размер - экономит место в щитах, особенно при множественных модулях;
• Надёжные тарельчатые зажимы - исключают ослабление контакта при вибрациях;
• Поддержка DIN-рейки и монтажной панели - гибкий вариант установки;
• Наличие маркировочной площадки - позволяет легко идентифицировать функцию контактора в щите;
• Долгий срок службы - 84 месяца гарантии указывает на качество материалов и сборки.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 недостаточна;
• Работает только с переменным током 24 В - несовместим с источниками постоянного тока;
• Максимальная нагрузка - 1 кВт при 380 В; при меньшем напряжении допустимый ток остаётся 6 А, но мощность снижается;
• Не имеет реверса - нельзя использовать для изменения направления вращения двигателя;
• Не предназначен для частого пуска тяжёлых двигателей с высокими пусковыми токами - лучше выбрать контактор с увеличенной коммутационной способностью.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения через PLC с выходом 24 В AC;
• Автоматическое включение освещения на производстве по таймеру;
• Контроль работы вентилятора в электронном шкафе с помощью терморегулятора;
• Сигнализация состояния “работает” в пульте управления станка через вспомогательный контакт NO;
• Частичная автоматизация линии конвейера с несколькими миниконтакторами МКЭ 6А 24В 1НО.

Практические советы

• Выбирайте сечение кабеля не больше 25 мм2 - большие провода не войдут в зажимы и вызовут плохой контакт;
• Проверьте напряжение катушки перед первым включением - неверное напряжение (например, 220 В вместо 24 В) сразу выведет контактор из строя;
• Используйте маркировочную этикетку - она в комплекте и помогает избежать путаницы при обслуживании;
• При установке нескольких контакторов рядом - оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода;
• Для частых включений (более 10 раз в час) проверяйте нагрев корпуса - если он горячий, возможно, нагрузка превышает допустимую.
