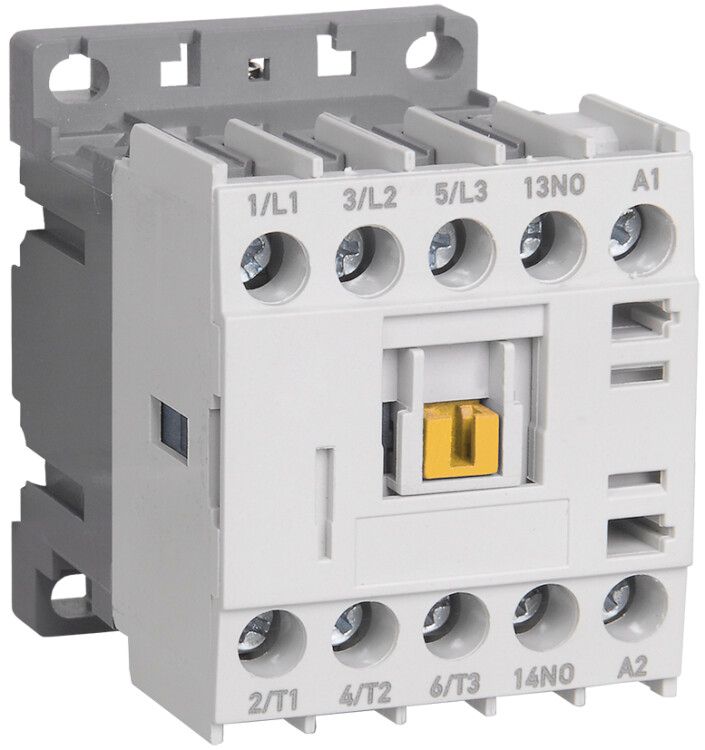

Миниконтактор МКИ-10610 6А 230В/АС3 1НО KARAT IEK KMM11-006-230-10

Миниконтактор МКИ-10610 - компактное устройство для дистанционного включения и отключения электрических нагрузок, предназначенное для работы в системах автоматизации. Бренд IEK, артикул kmm11-006-230-10, подходит для управления двигателями и нагревательными элементами через DIN-рейку.

Назначение и область применения

Миниконтактор МКИ-10610 используется для коммутации силовых цепей переменного тока в системах управления. Он применяется в схемах, где требуется удалённое управление нагрузками: запуск и остановка электродвигателей, включение нагревателей, управление освещением или вентиляцией. Подходит для категорий применения AC3 (электродвигатели до 5 кВт) и AC1 (резистивные нагрузки, такие как ТЭНы).

Технические характеристики

• Номинальный ток: 6 А при AC3 (для двигателей)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 3 - позволяет управлять трёхфазной сетью
• Количество нормально разомкнутых (НО) вспомогательных контактов: 1 - для сигнализации или блокировки
• Мощность потребления катушки: 3 Вт - низкий расход энергии
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +50C, подходит для помещений с умеренным климатом
• Максимальное сечение провода: 4 мм2 - совместим с распространёнными медными жилами
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Механическая износостойкость: 12 млн циклов - высокая долговечность механических деталей
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Монтаж: на DIN-рейку 35 мм - стандартная установка в щитах

Совместимость и монтаж

Миниконтактор МКИ-10610 легко монтируется на стандартную DIN-рейку. Для подключения используйте провода сечением до 4 мм2. Катушка управления питается от 230 В переменного тока - подключите её к цепи управления (например, кнопкам, терморегуляторам, PLC). Силовые контакты рассчитаны на три фазы, поэтому все три входа и выходы должны быть задействованы при работе с трёхфазным оборудованием. Вспомогательный НО контакт можно использовать для индикации состояния или создания блокировочных цепей.

Безопасность и стандарты

Миниконтактор МКИ-10610 соответствует ГОСТ Р 50030.4.1 и ГОСТ 14254 (IP20), имеет сертификат соответствия С-СN.AВ28.В15019. Применяется в соответствии с требованиями ГОСТ 15150 для климатического исполнения УХЛ4. Обеспечивает безопасную работу в закрытых распределительных щитах, исключая доступ к токоведущим частям.

Преимущества

• Компактный размер - экономит место в шкафах
• Низкое энергопотребление катушки (3 Вт) - снижает тепловую нагрузку
• Высокая механическая износостойкость - 12 млн операций
• Простота монтажа на DIN-рейку - не требует дополнительных креплений
• Наличие одного вспомогательного контакта - удобно для схем аварийной сигнализации и блокировок

Ограничения применения

• Не предназначен для открытых площадок или влажных сред - степень защиты IP20 не защищает от влаги и пыли
• Работает только при температуре от -25C до +50C - не подходит для холодных необогреваемых помещениях зимой
• Только один вспомогательный контакт - при сложных схемах может потребоваться дополнительный модуль
• Не реверсивный - нельзя переключить направление вращения двигателя без внешнего оборудования
• Не рекомендован для частых включений/выключений свыше 60 раз в час - возможен перегрев катушки

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Запуск вентилятора в HVAC-системе - через термостат
• Коммутация ТЭНа в сушильном шкафу - по команде таймера
• Автоматизация станка - включение двигателя после срабатывания датчика положения

Практические советы

• Проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение вызовет отказ или повреждение
• При подключении силовых проводов затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - это предотвратит нагрев и окисление
• Если вы используете миниконтактор для частых включений (более 30 раз в час), убедитесь, что нагрузка не превышает 6 А - перегрузка сокращает срок службы
• Для увеличения функциональности можно установить рядом дополнительный модуль с контактами, если нужен более сложный алгоритм управления
• Не устанавливайте МКИ-10610 рядом с источниками сильного тепла - даже при допустимой температуре окружающей среды внутренний нагрев может превысить норму
