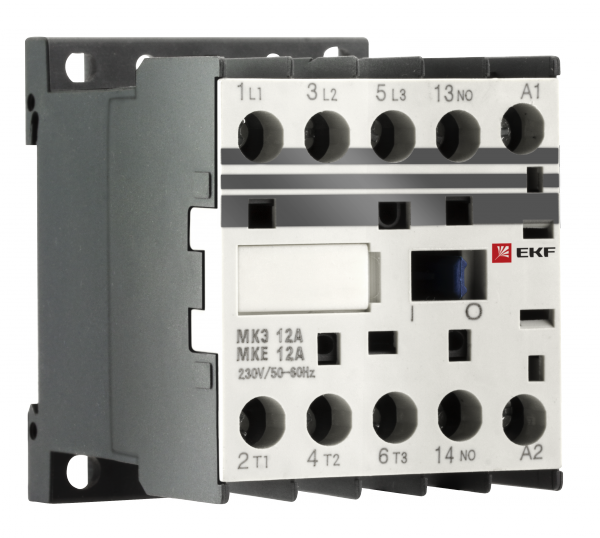

Мини-контактор МКЭ 9А кат. 400В AC 1НО PROxima EKF Mctr-s-9-400

Миниконтактор МКЭ 9 ампер 400 вольт 1 нормально разомкнутый контакт от EKF серии PROxima - устройство для дистанционного включения и отключения нагрузки до 2 кВт в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими потребителями в распределительных щитах с монтажом на DIN-рейку.

Назначение и область применения

Миниконтактор МКЭ 9 ампер 400 вольт 1 нормально разомкнутый контакт используется для коммутации силовых цепей в системах автоматизации и управления. Он применяется там, где требуется частое включение/выключение нагрузки без механического воздействия - например, в пультах управления станками, конвейерами, насосами, системах теплоснабжения и освещения.

Основное преимущество - возможность управлять высокими токами через слаботочные сигналы. Контактор работает совместно с кнопками, термореле, таймерами и PLC. Четыре нормально разомкнутых (НО) вспомогательных контакта позволяют реализовать блокировки, сигнализацию и самоблокировку в схемах управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток главных контактов: 9 А
• Напряжение катушки управления: 380–440 В AC
• Номинальная мощность: 2 кВт (при 380 В)
• Число силовых полюсов: 3
• Число вспомогательных контактов: 4 НО (нормально разомкнутых)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002 / МЭК 60947-4-1-2009

Совместимость и монтаж

Миниконтактор МКЭ 9 ампер 400 вольт 1 нормально разомкнутый контакт легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для установки достаточно защелкнуть его сверху - никаких болтов или дополнительных креплений не требуется.

Зажимы выполнены в виде тарельчатых пластин - они плотно обхватывают проводник и предотвращают его выскальзывание даже при вибрациях. Можно использовать медные провода сечением от 0,5 до 25 мм2. Для многожильных проводов рекомендуется использовать наконечники.

На корпусе есть маркировочная площадка - её можно заполнить этикеткой для быстрой идентификации в щите. Миниконтактор также можно закрепить на монтажной панели с помощью отверстий в основании - это удобно при сборке нестандартных шкафов.

Безопасность и стандарты

Миниконтактор соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в промышленных условиях. Сертифицирован для применения в электроустановках до 1000 В AC.

Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении пальцем или инструментом, но не обеспечивает герметичность. Поэтому устройство следует устанавливать внутри закрытых щитов, защищённых от влаги, пыли и агрессивных сред.

Преимущества

• Высокая износостойкость - способен выдерживать более 1 млн операций включения/отключения
• Компактные габариты - экономит место в щите
• Надёжные тарельчатые зажимы - снижают риск перегрева и потери контакта
• Четыре вспомогательных контакта - позволяют строить сложные схемы управления без внешних модулей
• Долгий срок службы - 84 месяца гарантии подтверждают качество материалов и сборки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - требует установки в закрытом щите
• Катушка рассчитана только на напряжение 380–440 В AC - нельзя подключать к 220 В или постоянному току
• Отсутствуют встроенные защиты от перегрузки или короткого замыкания - необходимо использовать внешние автоматы или тепловые реле
• Не предназначается для частого включения двигателей с высоким пусковым током (например, больших асинхронных машин) без учёта коэффициента перегрузки

Примеры использования

• Управление трёхфазным электродвигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в печи или сушильной камере
• Автоматизация светового оборудования в производственных помещениях
• Реализация логических схем в ПЛК-системах с использованием четырёх вспомогательных контактов для блокировки и сигнализации

Практические советы

• Проверьте соответствие напряжения катушки (380–440 В) перед подключением - неверное питание вызывает отказ или повреждение устройства
• При подключении силовых проводов используйте наконечники типа “штырь” или “вилка”, особенно для многожильных кабелей
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать зажим
• Для длительной работы при максимальной нагрузке (9 А) убедитесь, что вентиляция в щите достаточна - перегрев сокращает срок службы
• Если нужна функция реверса - выбирайте другую модель; этот контактор нереверсивный
• Обязательно пометьте контактор на маркировочной площадке - это ускоряет диагностику и обслуживание
