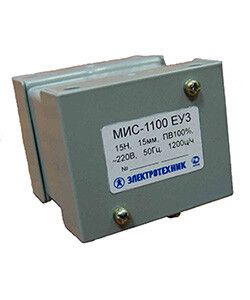

Электромагниты МИС-1100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET504396 Электротехник

Электромагнит МИС-1100 ЕУ3 380В 50Гц с тянущим исполнением и жесткими выводами предназначен для дистанционного управления механическими устройствами в промышленной автоматике. Производитель - Электротехник, артикул et504396.

Назначение и область применения

Электромагнит МИС-1100 ЕУ3 используется для перемещения или удержания металлических деталей, рычагов, заслонок и других элементов исполнительных механизмов. Подходит для систем автоматического контроля, конвейеров, клапанов, замков, сортировочных установок и аналогичных задач, где требуется точное и надежное включение/выключение силового действия. Применяется в условиях постоянной нагрузки благодаря ПВ 100%.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (50 Гц)
• Тип тока: Переменный
• Принцип действия: Тянущий - сердечник движется внутрь катушки при включении
• Рабочий ток: 0,25–1,6 А (зависит от нагрузки и температуры)
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Постоянная нагрузка: ПВ 100% - можно работать без перерыва при номинальном режиме
• Температурный диапазон: от –40 C до +40 C
• Монтажное положение: только вертикальное (ось катушки должна быть направлена вверх или вниз)
• Выходы: жесткие провода - не требуют дополнительных клемм, но нуждаются в фиксации при сборке

Совместимость и монтаж

Электромагнит МИС-1100 ЕУ3 совместим с любыми устройствами, которые используют тянущую силу и имеют соответствующий посадочный размер. Жесткие выводы позволяют подключить его напрямую к кабелям через болтовые соединения или клеммы. Убедитесь, что сечение проводов соответствует току 1,6 А. Катушка не имеет встроенной защиты от перегрузки - внешняя коммутация (например, магнитный пускатель) обязательна. Не допускается горизонтальное или перевёрнутое расположение - это снижает усилие и вызывает перегрев.

Безопасность и стандарты

Электромагнит соответствует требованиям к промышленным электромагнитам, применяемым в цепях переменного тока. Отсутствие защиты выше IP20 требует установки в закрытых щитах или помещениях без доступа влаги и пыли. Напряжение 380 В относится к классу опасности 2 - работы под напряжением должны выполняться только квалифицированными специалистами с соблюдением правил электроустановок.

Преимущества

• ПВ 100% позволяет использовать без пауз - идеально для круглосуточных линий
• Жесткие выводы исключают риск обрыва при вибрациях
• Широкий диапазон входных напряжений в серии (до 500 В) обеспечивает гибкость при замене
• Надежная конструкция катушки с высокой плотностью намотки - долгий срок службы

Ограничения применения

• Не применяется во влажных, запыленных или агрессивных средах - IP20 недостаточно
• Запрещено монтировать горизонтально - теряет до 30% усилия и перегревается
• Не подходит для импульсных режимов с частотой более 100 включений в час - возможен перегрев катушки
• Требуется внешнее тепловой и токовый контроль - сам по себе не имеет защиты

Примеры использования

• Фиксация заготовок на станках ЧПУ
• Управление воздушными заслонками в системах вентиляции
• Активация тормозных механизмов в ленточных конвейерах
• Автоматические двери в промышленных шлюзах
• Подъемные устройства с магнитным удержанием

Практические советы

• При подборе замены проверьте тип исполнения: тянущий (МИС-Х1ХХ) против толкающего (МИС-Х2ХХ) - они взаимозаменяемы только в определенных механизмах
• Жесткие выводы лучше всего фиксировать хомутиком или кабельной стяжкой, чтобы избежать механического напряжения на спайках
• Для длительной работы в пределе температур используйте принудительное охлаждение или периодический отдых
• Проверяйте чистоту поверхности якоря - грязь и оксиды снижают эффективность на 15–20%
• При использовании с частотным преобразователем - убедитесь, что выходной сигнал синусоидальный; искаженная форма тока вызывает нагрев катушки
