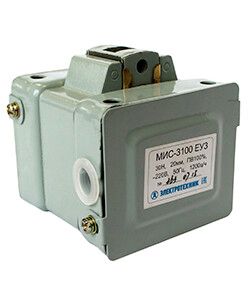

Электромагниты МИС-3100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET501620 Электротехник МИС 3100 220В 50Гц

Электромагнит МИС-3100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами - это надёжное устройство для механического перемещения элементов в автоматизированных системах. Бренд Электротехник выпускает эту модель в серийном производстве, а артикул et501620 позволяет точно идентифицировать её в каталогах. Подходит для постоянной работы без перерывов.

Назначение и область применения

Электромагнит МИС-3100 ЕУ3 предназначен для создания усилия на притяжение - он тянет за собой металлический якорь при включении напряжения. Это используется там, где нужна точная и быстрая фиксация или освобождение детали. Применяется в промышленных автоматах, конвейерах, устройствах с зажимными механизмами, дверях шкафов управления, системах безопасности. Устройство работает постоянно (ПВ 100%), что делает его подходящим для циклических задач без остановок.

Технические характеристики

• Напряжение питания: 220 В переменного тока (50 Гц) - совместим с сетями в большинстве промышленных объектов в России и странах СНГ.
• Тип тока: Переменный - требует подключения к сети AC, не работает от постоянного тока.
• Номинальный ток: 0,37–7,6 А - зависит от нагрузки и температуры окружающей среды; учитывайте этот диапазон при выборе автоматического выключателя или контактора.
• Режим работы: ПВ 100% - допускает непрерывную работу без перегрева, даже при длительном включении.
• Степень защиты: IP20 - защищён от предметов больше 12,5 мм, но не от пыли и воды. Не предназначена для открытых площадок или влажных помещений.
• Исполнение: Тянущее - якорь движется внутрь катушки при включении, создавая силу притяжения.
• Выводы: Жесткие - провода выходят прямо из корпуса, не имеют гибких кабельных соединений. Облегчают монтаж в плотных компактных местах.

Совместимость и монтаж

Монтаж электромагнита МИС-3100 ЕУ3 выполняется с помощью крепёжных отверстий в корпусе. Для правильной установки важно соблюсти расстояние до металлической поверхности - оно влияет на силу притяжения. Жесткие выводы требуют предварительной прокладки кабелей: после подключения нельзя менять направление проводов. Соединяйте их через клеммы или пайку, не используйте разъёмные колодки - они снижают надёжность при вибрациях. Убедитесь, что посадочное место имеет достаточную прочность, чтобы выдерживать реактивные силы при срабатывании.

Безопасность и стандарты

Электромагнит соответствует требованиям к промышленному оборудованию, однако не имеет явного указания на соответствие ГОСТ или IEC. Его применение возможно в рамках нормативов для оборудования класса IP20. Напряжение 220 В требует соблюдения правил электробезопасности: отключение перед обслуживанием, использование изолирующих средств, исключение доступа посторонних лиц во время работы.

Преимущества

• Постоянная работа (ПВ 100%) - не перегревается при длительном включении, подходит для круглосуточных режимов.
• Жесткие выводы - минимизируют риск окисления контактов, повышают долговечность в условиях вибраций.
• Высокая надёжность конструкции - простой принцип действия, мало подвижных частей, минимальный износ.
• Широкий диапазон тока - можно использовать с различными типами нагрузок, от малых клапанов до крупных зажимов.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, влагой или агрессивной средой - степень защиты IP20 недостаточна.
• Запрещено подключать к постоянному току - возможен отказ или повреждение катушки.
• Не рекомендован для частых циклов более 1800 в час - хотя ПВ 100%, частые срабатывания могут снизить срок службы.
• Жесткие выводы не позволяют легко изменить ориентацию при сборке - требуется планирование трассировки кабелей заранее.

Примеры использования

• Фиксация заготовок на станках ЧПУ при обработке.
• Управление зажимами в автоматических линиях сборки.
• Запирание дверей щитов управления в производственных цехах.
• Системы аварийного торможения с механическим удержанием.
• Подъёмные механизмы с электромагнитным удержанием груза.

Практические советы

• Проверьте, что рабочая поверхность (якорь) чистая, без масла, ржавчины или деформаций - это напрямую влияет на силу притяжения.
• При замене старого электромагнита сверьте размеры и положение жестких выводов - новые модели могут отличаться по расположению клемм.
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы параллельно контактам.
• Если устройство будет работать в условиях вибрации, закрепите его дополнительно с использованием контргаек или герметика.
• Артикул et501620 и название “МИС-3100 ЕУ3” должны совпадать в заказе - другие модификации (например, с толкающим исполнением) не взаимозаменяемы.
