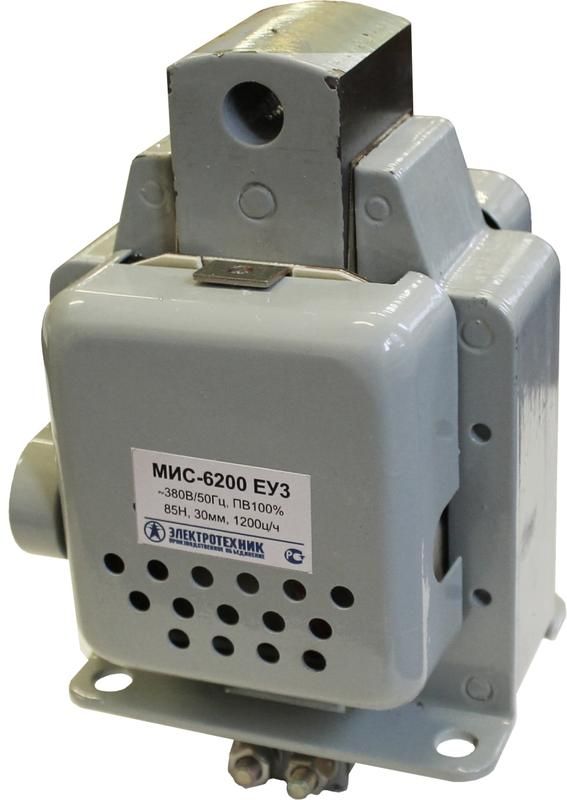

Электромагнит МИС-6200 ЕУ3 380В толкающее исп.ПВ 100% IP20 с жесткими выводами Электротехник ET506404 МИС 6200 50Гц

Электромагнит МИС-6200 ЕУ3 380В толкающее исполнение ПВ 100% IP20 с жесткими выводами - устройство для дистанционного механического воздействия на исполнительные механизмы в промышленном оборудовании. Производится компанией Электротехник, артикулы et506404 и мис 6200 380в 50гц.

Назначение и область применения

Электромагнит МИС-6200 предназначен для передачи усилия через толкающий шток - он выдвигается при включении питания и возвращается в исходное положение при отключении. Подходит для управления замками, заслонками, клапанами, фиксаторами и другими элементами, требующими точного импульсного движения. Применяется в системах автоматизации станков, конвейеров, упаковочных линий, пищевого и химического производства.

Технические характеристики

• Рабочее напряжение: 380 В переменного тока
• Частота сети: 50 Гц (совместим с 60 Гц)
• Тип исполнения: толкающее (МИС-Х2ХХ)
• Продолжительность включения (ПВ): 100% - возможно постоянное включение без перегрева
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Температурный диапазон: от -40 C до +40 C
• Положение установки: только вертикальное (шток направлен вверх или вниз)
• Тип выводов: жесткие - провода припаяны прямо к катушке, не гнутся

Совместимость и монтаж

Жесткие выводы требуют прямой подводки кабеля без использования клеммных колодок - необходимо обеспечить надежную фиксацию проводов. Установка возможна только в вертикальной плоскости: горизонтальное или наклонное расположение снижает эффективность работы и может вызвать заедание штока. Для соединения используйте кабель с медными жилами, соответствующий нагрузке по току. Не допускается механическая нагрузка на выводы - они не рассчитаны на изгиб.

Безопасность и стандарты

Электромагнит МИС-6200 соответствует требованиям к промышленным электромагнитам, применяемым в сетях переменного тока. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с высокой запыленностью. Обязательно использование внешней защиты (корпуса, щита) при работе в условиях, где есть риск попадания посторонних частиц или жидкостей.

Преимущества

• Высокая надежность при постоянной нагрузке (ПВ 100%) - не требует пауз между циклами
• Устойчивость к широкому диапазону температур - работает даже в холодных цехах
• Простая конструкция - минимум движущихся деталей, что повышает долговечность
• Жесткие выводы обеспечивают прочное и долговечное соединение при правильной сборке

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 недостаточно
• Запрещена установка в горизонтальном или наклонном положении - нарушается работа штока
• Жесткие выводы не позволяют использовать кабели с большими радиусами изгиба - требуется жесткий монтаж
• Не подходит для частого включения/выключения свыше 120 циклов в час - возможен перегрев катушки

Примеры использования

• Фиксация заготовок на станках ЧПУ при обработке
• Управление заслонками в системах вентиляции
• Активация тормозных механизмов в конвейерах
• Открытие/закрытие люков в бункерах для сыпучих материалов
• Автоматические задвижки в трубопроводах с небольшим давлением

Практические советы

• Перед монтажом проверьте, чтобы шток свободно перемещался - никаких заклиниваний или трения
• Подключайте питание только после окончательной фиксации устройства - включение под нагрузкой может повредить выводы
• Для защиты от скачков напряжения рекомендуется установка варистора параллельно катушке
• При использовании в системах с частыми циклами контролируйте температуру корпуса - если нагрев выше 60 C, проверьте соответствие режима работы
• Не используйте МИС-6200 в качестве основного тормоза - он служит для фиксации, а не для остановки массивных масс
