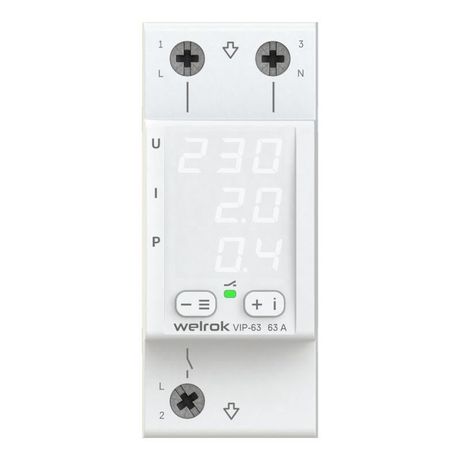

Многофункциональное реле VIP-63 - 4660251140335 Welrok

Реле многофункциональное VIP-63 от Welrok предназначено для защиты оборудования от перепадов напряжения, обрыва нулевого провода и превышения тока или мощности. Устройство отключает нагрузку при аварийных условиях и автоматически восстанавливает питание после нормализации параметров. Модель VIP-63 совмещает компактный размер (2 модуля) с широкими возможностями контроля, что делает её надёжным решением для промышленных и коммунальных систем.

Назначение и область применения

Реле многофункциональное VIP-63 используется для защиты электротехнического оборудования от опасных режимов работы сети: просадок и всплесков напряжения, перегрузок по току, превышения активной мощности и обрыва нулевого провода. Подходит для установки в щитах управления насосными станциями, конвейерами, HVAC-системами, холодильным оборудованием и другими устройствами, чувствительными к качеству электроэнергии. Особенно эффективно применение там, где важна автоматическая реконнект-функция - то есть самостоятельное возобновление работы после устранения аварии.

Технические характеристики

• Род тока: переменный (AC) - как для включения, так и для контролируемой цепи
• Номинальное напряжение питания цепи управления (Us): 100–420 В AC
• Пороговое напряжение срабатывания: 120–280 В
• Диапазон измерения напряжения 1: 120–210 В (низкий порог)
• Диапазон измерения напряжения 2: 220–280 В (высокий порог)
• Время задержки срабатывания: регулируемое от 3 до 999 секунд
• Минимальное время срабатывания без выдержки: 0,03 сек
• Контакты: 1 нормально разомкнутый (НО) контакт; Нормально замкнутых и переключающих контактов нет
• Измерение напряжения: TrueRMS - обеспечивает точность даже при искажённой форме сигнала
• Питание постоянным током (DC): не поддерживается

Совместимость и монтаж

Реле многофункциональное VIP-63 монтируется на DIN-рейку типа TS35. Размер занимает всего 2 модуля (36 мм), что позволяет легко разместить его в плотных распределительных шкафах. Клеммы рассчитаны на подключение медных проводов сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении входного напряжения - хотя реле работает от переменного тока, правильное подсоединение гарантирует стабильную работу внутренней электроники. Отдельно подключается нагрузка через внешний контактор, поскольку само реле имеет лишь один NO-контакт для управления внешним устройством.

Безопасность и стандарты

Корпус реле изготовлен из самозатухающего материала, не поддерживающего горение. Соответствует требованиям безопасности для устройств класса II. Применяет метод TrueRMS для измерения напряжения - это повышает достоверность показаний при наличии гармоник, характерных для современных сетей с импульсными нагрузками. Работает в температурном диапазоне, типичном для промышленных условий, однако явных указаний на IP-класс и сертификаты в исходных данных нет - проверьте документацию производителя для официального соответствия.

Преимущества

• Точное управление мощностью: контроль по току позволяет ограничивать потребляемую мощность, а не просто напряжение
• Устойчивость к ложным срабатываниям: регулируемый гистерезис снижает количество включений/выключений при колебаниях напряжения на границе порога
• Гибкая настройка времени: можно задать задержку перед включением (до 999 с) - это предотвращает одновременный запуск нескольких устройств
• Высокая скорость реакции: срабатывает менее чем за 0,03 сек - важно для защиты чувствительной электроники
• Автоматическое восстановление: после нормализации параметров сети реле самостоятельно включает нагрузку

Ограничения применения

• Не поддерживает питание постоянным током (DC) - нельзя использовать в системах с батарейными источниками или выпрямителями без преобразования в AC
• Отсутствие переключающих и НЗ-контактов: невозможно реализовать схемы с резервированием или инверсией сигнала без внешних элементов
• Только одно НО-контактное реле: требует подключения внешнего контактора для управления силовой нагрузкой выше 10 А
• Не предназначен для трёхфазных систем - работает только с одной фазой
• Нет встроенной индикации тока или мощности - состояние отслеживается только по положению контакта и внешнему мониторингу

Примеры использования

• Защита насосной станции от просадки напряжения при старте другого крупного устройства
• Ограничение суммарной мощности в жилом доме с несколькими кондиционерами - чтобы не превысить лимит по договору
• Автоматический перезапуск холодильного оборудования после кратковременного отключения света
• Контроль балансировки нагрузки между фазами в трёхфазной сети - путём установки одного VIP-63 на каждую фазу

Практические советы

• Настройте гистерезис на 10–15 % от порогового значения - это снизит число срабатываний при нестабильной сети
• Для длительных задержек включения (например, 300 с) используйте только при наличии стабилизатора или UPS - иначе оборудование может перегреться
• Проверяйте посадочные размеры: VIP-63 занимает 2 модуля, убедитесь, что в вашем щите достаточно места
• Подключайте нагрузку через контактор, если ток больше 10 А - контакты реле не рассчитаны на прямое управление большими токами
• При использовании в местах с высокой вибрацией закрепите реле дополнительно - хотя корпус прочный, механические удары могут повредить плату
