МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 0.3-1.2A AC230V СТАНДАРТНЫЙ | MFS05MS Systeme Electric APC

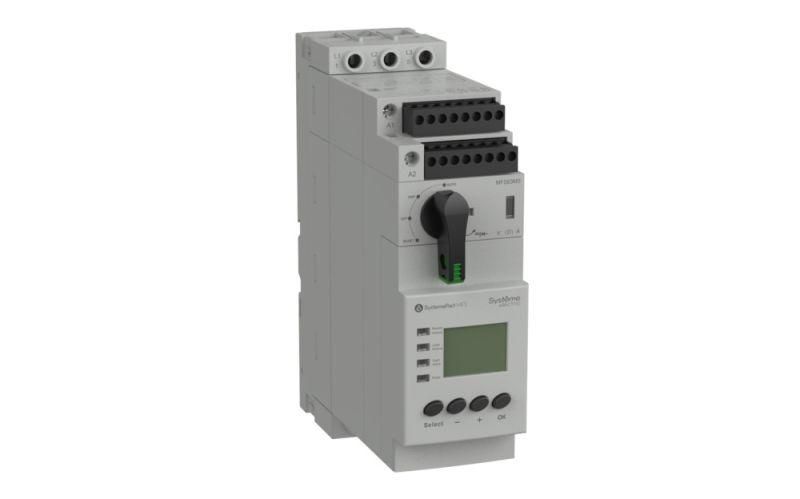

Пускатель многофункциональный 0.3–1.2 А AC230 V стандартный от Systeme Electric (артикул mfs05ms) - компактное устройство, заменяющее сразу несколько элементов цепи: автоматический выключатель, контактор, реле защиты и разъединитель. Подходит для управления и защиты маломощных двигателей, насосов, вентиляторов и другого оборудования с током до 1,2 А.

Назначение и область применения

Пускатель многофункциональный 0.3–1.2 А AC230 V стандартный предназначен для безопасного запуска, остановки и защиты электродвигателей переменного тока. Обеспечивает комплексную защиту от перегрузки, заклинивания ротора, перекоса фаз и потери фазы. Применяется в системах автоматизации, на производственных линиях, в HVAC-оборудовании, в пищевой и легкой промышленности. Устройство особенно эффективно там, где важна компактность и минимизация числа компонентов в щите.

Технические характеристики

• Диапазон регулировки тока защиты: 0,3–1,2 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Напряжение управления: 230 В переменного тока - совместим с распространёнными сетями контроля;
• Число полюсов: 3P - защищает все три фазы двигателя;
• Кратковременная прочность на короткое замыкание: 50 кА - обеспечивает надёжность даже при высоких токах КЗ;
• Исполнение: стандартное - без специальных защит от внешних воздействий, рассчитано на установку внутри распределительных шкафов;
• ЖК-дисплей - отображает текущий ток, состояние устройства и сигналы аварий;
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - для передачи сигналов в систему управления;
• Сигнальные контакты: 2 НО + 1 НЗ - используются для индикации состояния (например, “работает”, “останов”);
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты, подаёт сигнал тревоги;
• Монтаж: на DIN-рейку (35 мм) или на монтажную плату - гибкая установка в зависимости от проекта.

Совместимость и монтаж

Пускатель многофункциональный 0.3–1.2 А AC230 V стандартный совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату предусмотрены крепёжные отверстия. Подключение проводов - винтовые зажимы, рекомендованная площадь сечения - до 4 мм2. Не требует дополнительных предохранителей, так как имеет встроенную защиту от КЗ. Максимальный момент затяжки - 0,8 Нм, чтобы избежать повреждения клемм.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 (контакторы и пускатели) и IEC/EN 60947-6-2 (комбинированные устройства). Сертифицировано для работы в условиях, соответствующих степени загрязнения 2 и категории перенапряжений III. Гарантированная механическая долговечность - более 1 млн операций.

Преимущества

• Замена нескольких устройств одним - снижает стоимость сборки, занимаемый объём и количество точек отказа;
• Цифровой ЖК-дисплей даёт наглядную информацию без необходимости подключения к PLC;
• Гибкая настройка тока защиты - адаптация под любой двигатель в диапазоне 0,3–1,2 А;
• Раздельные группы контактов - удобно для интеграции в системы SCADA и HMI;
• Поддержка двух типов монтажа - универсальность для различных решений.

Ограничения применения

• Не предназначено для установки вне помещений - отсутствует защита IP, работает только в закрытых шкафах;
• Нельзя использовать для нагрузок выше 1,2 А - превышение вызывает ложные срабатывания или выход из строя;
• Напряжение управления строго 230 В AC - не совместимо с 110 В или постоянным током;
• Не подходит для частотного управления - только прямой пуск и остановка;
• Отсутствие термической компенсации - температурные колебания окружающей среды влияют на точность защиты.

Примеры использования

• Насосная станция с маломощным насосом 0,75 кВт - пускатель контролирует ток и отключает при заклинивании;
• Ленточный конвейер в пищевом цеху - защита от перегрузки и сигнал аварии выводится на пульт;
• Вентиляционный модуль с двигателем 0,37 кВт - компактная установка в щитовой с ограниченным местом;
• Автоматизированная линия упаковки - использование сигнальных контактов для индикации состояния “готов к работе”.

Практические советы

• Перед первым запуском обязательно проверьте настройку тока - установите её на 10–15 % выше номинального тока двигателя;
• При использовании на монтажной плате соблюдайте минимальные зазоры между клеммами - согласно документации SE;
• Не используйте пускатель в качестве основного рубильника - он не предназначен для частых ручных отключений под нагрузкой;
• При наличии вибраций в месте установки - дополнительно закрепите корпус хомутами;
• Для диагностики проблем - используйте ЖК-дисплей: сообщения “OL” = перегрузка, “PhL” = потеря фазы.
