МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 1.5-6A AC230V СТАНДАРТНЫЙ | MFS6MS Systeme Electric APC

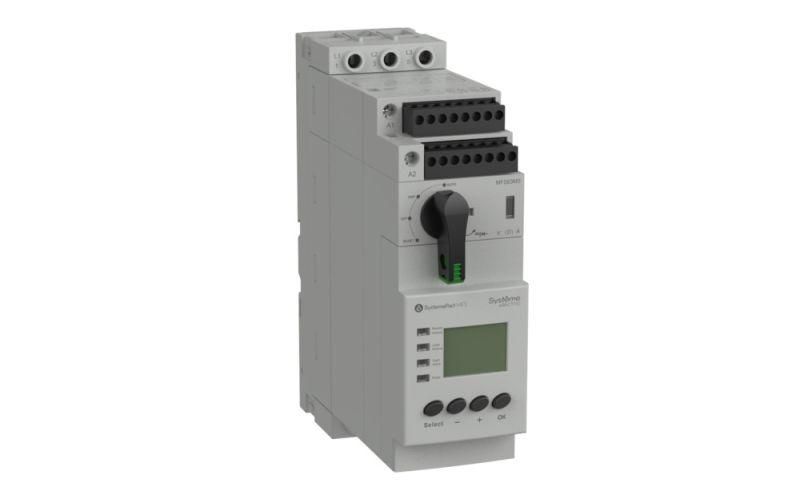

Пускатель многофункциональный 1.5–6 А AC230 V стандартный от Systeme Electric - компактное устройство, заменяющее сразу несколько элементов: автоматический выключатель, контактор и реле защиты. Артикул mfs6ms предназначен для управления и защиты электродвигателей мощностью до 4 кВт в промышленной автоматике.

Назначение и область применения

Пускатель многофункциональный 1.5–6 А AC230 V стандартный объединяет в одном корпусе функции пускателя, теплового реле и выключателя-разъединителя. Он управляет запуском и остановкой электродвигателей, защищает их от перегрузки, заклинивания и перекоса фаз. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Токовый диапазон уставок: 1,5–6 А - позволяет точно настроить защиту для двигателей малой и средней мощности
• Напряжение управления: 230 В переменного тока - совместим с распространёнными сетями промышленного освещения и управления
• Число полюсов: 3P - трёхфазная коммутация
• Короткозамыкательная способность: 50 кА - обеспечивает надёжное отключение при высоких токах КЗ
• Исполнение: стандартное - без специальных климатических модификаций, рассчитано на работу в помещениях
• ЖК-дисплей - отображает текущий ток, состояние защиты и сигналы аварии
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - для передачи сигналов в систему управления
• Сигнальные контакты: 2 НО + 1 НЗ - используются для индикации состояния (например, “работает”, “останов”)
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты, подаёт сигнал в PLC или световой индикатор
• Монтаж: на DIN-рейку (35 мм) или на монтажную плату - гибкая установка в любые типы шкафов

Совместимость и монтаж

Пускатель многофункциональный 1.5–6 А AC230 V стандартный совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плате предусмотрены крепёжные отверстия. Подключение силовых проводов - зажимы с винтовым креплением, рекомендованное сечение жил - до 16 мм2. Управляющие цепи подключаются к клеммам L1/L2/N. Обязательно соблюдать полярность при подключении питания управления. Монтаж на плату возможен только при наличии достаточного места для теплоотвода и доступа к кнопкам.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 (контакторы и пускатели) и IEC/EN 60947-6-2 (многорежимные устройства). Защита от случайного включения обеспечена механической блокировкой. Конструкция исключает возможность самопроизвольного включения после срабатывания защиты.

Преимущества

• Замена нескольких устройств одним - снижает количество точек соединений, уменьшает риск отказа и экономит место в щите
• Цифровой ЖК-дисплей даёт наглядную информацию о состоянии без внешних приборов
• Гибкий набор контактов позволяет легко интегрировать пускатель в системы автоматизации
• Высокая коммутационная способность (50 кА) повышает надёжность в условиях частых пусков или нестабильной сети
• Регулируемые уставки тока позволяют адаптировать защиту под конкретный двигатель без замены аппарата

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Стандартное исполнение не рассчитано на повышенную влажность, пыль или температурные колебания выше +40 C
• Не поддерживает функции частотного регулирования - нельзя использовать с ЧРП
• Нельзя применять в цепях постоянного тока - работает только с переменным напряжением 230 В
• ЖК-дисплей требует наличия питания управления - при отключении напряжения информация теряется

Примеры использования

• Управление насосом воды в системе водоснабжения - защита от сухого хода и перегрузки
• Контроль вентилятора в HVAC-системе - плавный пуск и отключение при превышении тока
• Автоматизация конвейера на пищевом производстве - интеграция с PLC через сигнальные контакты
• Электропривод компрессора - использование контакта аварии для формирования сигнала “останов по причине перегрева”

Практические советы

• Перед первым запуском обязательно проверьте установленную уставку тока - она должна соответствовать номинальному току двигателя (не больше 110%)
• При использовании на монтажной плате обеспечьте воздушный зазор вокруг корпуса - перегрев сокращает срок службы
• Подключайте сигнальные контакты к изолированным входам контроллера - не используйте их для управления силовыми цепями
• При срабатывании защиты - сброс осуществляется вручную. Не пытайтесь включить устройство, пока не устранена причина аварии
• Для удобства обслуживания - выбирайте модель с дисплеем, так как он показывает реальный ток нагрузки, а не просто статус
