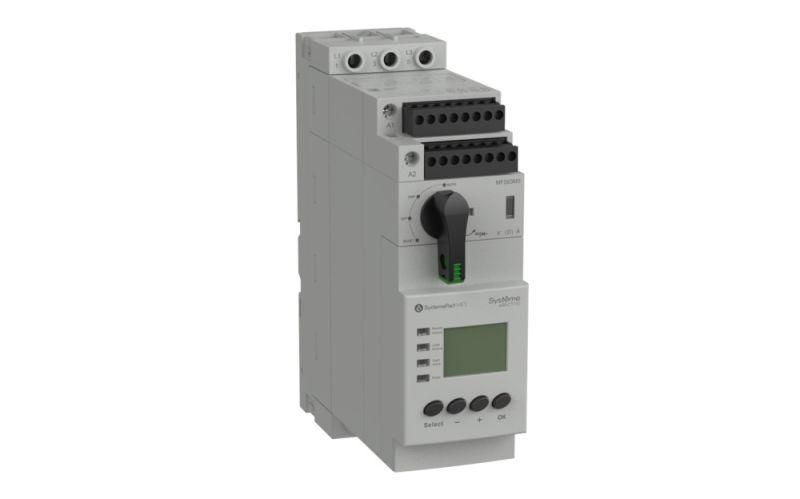

МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 12-32A AC230V ПРОДВИНУТЫЙ | MFS32MSU Systeme Electric APC

Пускатель многофункциональный 12-32A AC230V продвинутый от Systeme Electric - компактное устройство, сочетающее функции контактора, автоматического выключателя и термореле защиты. Артикул mfs32msu предназначен для частых запусков и надёжной защиты электродвигателей мощностью до 15 кВт в условиях нестабильного питания.

Назначение и область применения

Пускатель многофункциональный 12-32A AC230V продвинутый заменяет несколько отдельных устройств: контактор, тепловое реле и автоматический выключатель. Он управляет запуском и остановкой двигателей, защищает от перегрузок, коротких замыканий, а также от скачков напряжения. Подходит для установки на станках, насосах, вентиляционных системах, конвейерах и других промышленных объектах с частыми циклами включения.

Технические характеристики

• Токовый диапазон: 12–32 А - позволяет настраивать защиту под конкретный двигатель без замены устройства
• Напряжение управления: 230 В переменного тока - совместим с большинством промышленных систем управления
• Число полюсов: 3P - для трёхфазных нагрузок
• Короткозамыкательная способность: 50 кА - обеспечивает безопасное отключение при серьёзных аварийных токах
• Исполнение: усовершенствованное - встроена защита от повышенного и пониженного напряжения
• ЖК-дисплей - отображает текущий ток, состояние сети, аварийные сигналы и настройки
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - для передачи сигналов в систему управления
• Сигнальные контакты: 2 НО + 1 НЗ - используются для индикации состояния (например, “работает”, “останов”)
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты, подаёт сигнал на пульт оператора
• Монтаж: на DIN-рейку (35 мм) или на монтажную плату - гибкая установка в шкафах и панелях

Совместимость и монтаж

Пускатель многофункциональный 12-32A AC230V продвинутый совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плате предусмотрены крепёжные отверстия. Управляющие провода подключаются к клеммам с маркировкой A1/A2 - напряжение 230 В AC. Контакты силовой цепи рассчитаны на медные жилы сечением до 16 мм2. Перед подключением проверьте соответствие тока двигателя установленным уставкам (12–32 А).

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 (контакторы) и IEC 60947-6-2 (многофункциональные пускатели). Защита от перенапряжений и недонапряжений выполнена в соответствии с требованиями к оборудованию класса II. Сертифицирован для работы в промышленных средах с уровнем загрязнения 2 и степенью защиты IP20.

Преимущества

• Замена нескольких устройств одним - снижает количество точек отказа и экономит место в щите
• Цифровой дисплей даёт реальную информацию о состоянии системы - не требует внешних измерителей
• Гибкие настройки тока - можно адаптировать под любой двигатель в диапазоне 12–32 А
• Встроенная защита от колебаний напряжения - предотвращает выход оборудования из строя при просадках и бросках
• Раздельные сигнальные и аварийные контакты - позволяют легко интегрировать в SCADA и PLC-системы

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C - возможен сброс настроек
• Не поддерживает регулирование скорости двигателя - только включение/выключение
• Требует стабильного напряжения 230 В +-10 % для корректной работы электроники
• Не имеет встроенной защиты от фазового дисбаланса - при необходимости используйте дополнительные реле
• ЖК-дисплей не работает при отсутствии питания - при аварийном отключении информация исчезает

Примеры использования

• Насосная станция: пускатель mfs32msu контролирует работу насоса, отключает его при падении давления и перегреве
• Конвейерная линия: обеспечивает мягкий запуск и защиту от перегрузки при забивании продукта
• Вентиляционный агрегат: срабатывает при превышении тока и отключает систему при понижении напряжения ниже 180 В
• Станок с ЧПУ: интегрируется в систему управления через сигнальные контакты, передаёт статус “готов к работе”

Практические советы

• Перед первым запуском обязательно настройте токовую уставку под номинальный ток двигателя - не оставляйте заводские значения
• Проверяйте плотность зажима проводов - слабый контакт вызывает нагрев и ложные срабатывания
• При использовании в местах с высокой вибрацией дополнительно закрепите корпус хомутами
• Для удалённого контроля подключите аварийный контакт к входу ПЛК - это позволит получать оповещения даже при отключенном дисплее
• Не открывайте корпус во время работы - внутренняя электроника чувствительна к статическому электричеству
