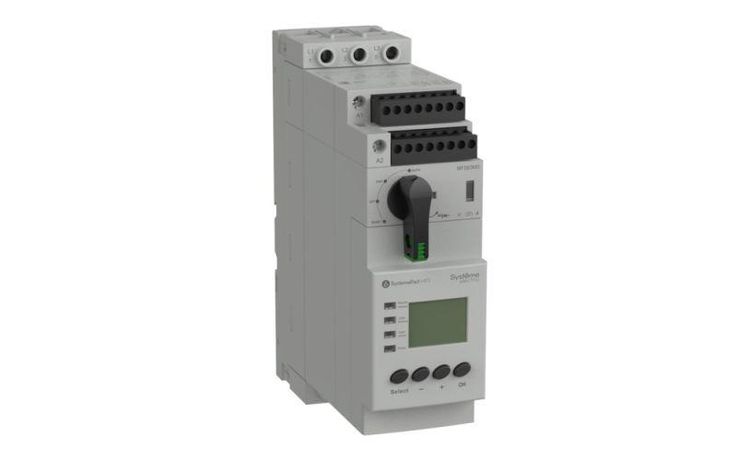

МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 7.2-18A AC230V СТАНДАРТНЫЙ | MFS18MS Systeme Electric APC

Пускатель многофункциональный 7.2–18 A AC230 V стандартный от Systeme Electric - компактное устройство, заменяющее сразу несколько элементов: автоматический выключатель, контактор, тепловое реле и разъединитель. Артикул mfs18ms предназначен для частых запусков двигателей и надёжной защиты от перегрузок в промышленных системах.

Назначение и область применения

Этот пускатель управляет и защищает трёхфазные электродвигатели мощностью до 18 А. Он сочетает в себе функции пуска, останова, защиты от перегрузки, короткого замыкания и разъединения цепи. Подходит для установки на станках, насосах, вентиляционных системах, конвейерах и других устройствах с периодическим включением.

Технические характеристики

• Рабочий ток: 7,2–18 А - регулируемые уставки защиты от перегрузки
• Напряжение управления: 230 В переменного тока - питание катушки контактора
• Число полюсов: 3P - для трёхфазных сетей
• Короткозамыкательная способность: 50 кА - выдерживает высокие импульсы тока
• Исполнение: стандартное - без специальных климатических доработок
• ЖК-дисплей - отображает текущий ток, состояние защиты и аварийные сигналы
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - для управления внешним оборудованием
• Сигнальные контакты: 2 НО + 1 НЗ - передают информацию о состоянии пускателя
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты
• Монтаж: на DIN-рейку или монтажную плату - гибкая установка

Совместимость и монтаж

Пускатель многофункциональный 7.2–18 A AC230 V стандартный совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плате предусмотрены крепёжные отверстия. Устройство не требует дополнительных модулей - все функции встроены. Клеммы рассчитаны на провода сечением до 4 мм2. Подключение питания управления - к клеммам L1/N, двигатель - к выходным клеммам T1/T2/T3.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 (контакторы) и IEC/EN 60947-6-2 (комбинированные устройства). Защита от перегрузки выполнена по принципу термической модели двигателя - снижает риск ложных срабатываний. Конструкция исключает случайное включение при открытом корпусе.

Преимущества

• Замена нескольких устройств одним - экономия места в щите
• ЖК-дисплей даёт реальную картину работы - не нужны внешние индикаторы
• Гибкий набор контактов - легко интегрируется в системы автоматизации
• Высокая коммутационная способность (50 кА) - безопасна даже в сложных сетях
• Защита от перегрузки с возможностью точной настройки - продлевает срок службы двигателя

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C
• Не рекомендован для взрывоопасных зон - нет сертификата Ex
• Напряжение управления только 230 В~ - нельзя использовать с 110 В или постоянным током
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• ЖК-дисплей не работает при отсутствии питания управления - диагностика невозможна при отключении сети

Примеры использования

• Станок с ЧПУ - пускатель обеспечивает мягкий запуск и останов по команде PLC
• Водяной насос в системе водоснабжения - защита от сухого хода через контакт аварии
• Конвейерная лента - сигнальные контакты передают статус “работает” / “останов” в SCADA
• Вентиляционный агрегат - настройка тока защиты под конкретную нагрузку двигателя

Практические советы

• Перед первым запуском проверьте уставку тока - она должна соответствовать номинальному току двигателя (не больше!)
• При использовании на DIN-рейке убедитесь, что рядом достаточно места для теплоотвода - избегайте плотной упаковки
• Подключайте силовые провода строго к клеммам T1-T3, а не к входным L1-L3 - они служат только для питания управления
• Для удалённой диагностики используйте контакт аварии - он замыкается при любой защите, включая перегрев
• При замене старого контактора - этот пускатель можно установить на ту же рейку, так как габариты аналогичны
