МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 12-32A AC230V СТАНДАРТНЫЙ | MFS32MS Systeme Electric APC

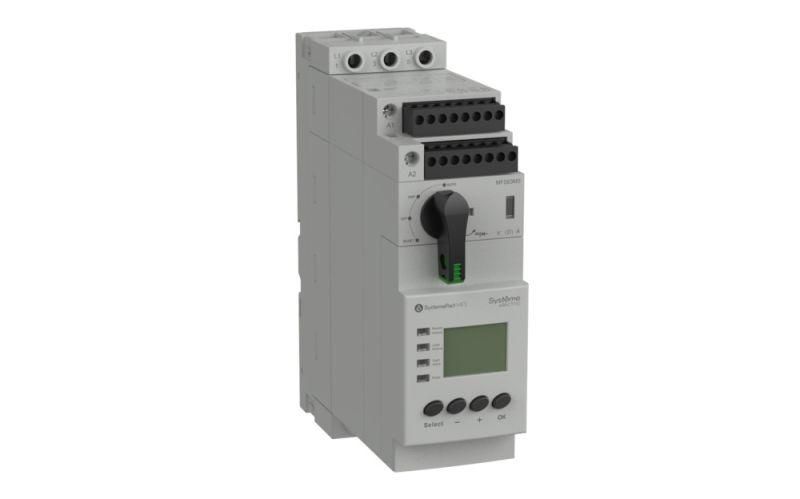

Пускатель многофункциональный 12-32A AC230V стандартный от Systeme Electric - компактное устройство, заменяющее сразу несколько элементов: автоматический выключатель, контактор, реле защиты и разъединитель. Артикул mfs32ms предназначен для управления и защиты электродвигателей мощностью до 15 кВт в промышленной автоматике.

Назначение и область применения

Пускатель многофункциональный 12-32A AC230V стандартный используется для безопасного запуска, остановки и защиты электродвигателей переменного тока. Подходит для установки на станках, насосах, вентиляционных системах, конвейерах и других устройствах с частыми циклами включения. Устройство сочетает функции пускателя и теплового реле, что исключает необходимость в отдельном аппарате защиты.

Технические характеристики

• Токовый диапазон: 12–32 А - позволяет настраивать защиту под конкретную нагрузку двигателя;
• Напряжение управления: 230 В переменного тока - совместим с распространёнными сетями промышленного освещения и контроля;
• Число полюсов: 3P - защищает все три фазы трёхфазного двигателя;
• Короткозамыкательная способность: 50 кА - обеспечивает надёжное отключение при аварийных токах;
• ЖК-дисплей - показывает текущий ток, состояние защиты и возможные отказы;
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - используются для сигналов управления и индикации;
• Сигнальные контакты: 2 НО + 1 НЗ - передают информацию о состоянии пускателя внешним системам (например, PLC);
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты, сигнализирует об отключении;
• Монтаж: на DIN-рейку или монтажную плату - гибкая установка в шкафах и панелях.

Совместимость и монтаж

Пускатель многофункциональный 12-32A AC230V стандартный легко монтируется на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия - удобно при сборке специализированных щитов. Клеммы рассчитаны на провода сечением до 25 мм2. Обязательно соблюдайте полярность при подключении катушки управления (L/N). Не используйте для постоянного тока - устройство работает только с переменным напряжением 230 В.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Защита от перегрузки реализована по принципу термической модели, имитирующей нагрев двигателя. Это снижает риск ложных срабатываний и повышает точность защиты. Конструкция выполнена из самозатухающего материала, предотвращающего распространение пламени.

Преимущества

• Замена нескольких устройств - экономит место в распределительном шкафу и уменьшает количество соединений;
• Интегрированный ЖК-дисплей - позволяет оперативно диагностировать причину отключения без дополнительных приборов;
• Гибкий набор контактов - упрощает интеграцию в системы автоматизации;
• Высокая коммутационная способность (50 кА) - гарантирует работу даже в условиях высоких токов КЗ;
• Стандартное исполнение - подходит для большинства промышленных условий без необходимости в защите IP65 или взрывозащите.

Ограничения применения

• Не предназначено для работы с постоянным током - только переменный 230 В;
• Работает в температурном диапазоне от -25C до +60C - не рекомендовано для экстремальных холодных или жарких сред без дополнительного теплообмена;
• Не имеет встроенной защиты от перекоса фаз или потери фазы - такие функции требуют внешнего модуля;
• Не подходит для частотного регулирования - не совместим с преобразователями частоты без дополнительной фильтрации.

Примеры использования

• Автоматизация линии производства: управление двигателем конвейера с индикацией состояния через PLC;
• Водоснабжение: пуск и защита насоса с сигналом аварии на пульт диспетчерской;
• Вентиляция: включение вентилятора с контролем тока и отображением перегрузки на экране;
• Оборудование для пищевой промышленности: где требуется компактное решение с минимальным количеством проводов.

Практические советы

• Перед первым запуском проверьте уставку тока - она должна соответствовать номинальному току двигателя (не выше!);
• При использовании с длинными кабелями к двигателю учтите влияние емкостных токов - они могут вызывать ложные срабатывания;
• Подключайте сигнальные контакты к входам контроллера через оптопары или реле, чтобы избежать помех;
• При монтаже на плату - следите за зазором между клеммами и металлическими деталями корпуса;
• Пускатель многофункциональный 12-32A AC230V стандартный не требует обслуживания, но периодически проверяйте чистоту клемм и целостность дисплея.
