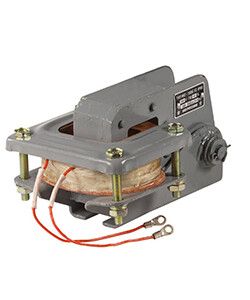

Электромагниты МО-100 БУ2, 380В, диаметр шкива тормоза 100 мм, ПВ=40%, IP00, электромагнит тормозной (ЭТ) | ET053489 Электротехник

Электромагнит МО-100 БУ2 380В - это тормозной электромагнит, предназначенный для управления пружинными тормозами серии ТК на подъёмных кранах. Устройство работает от сети 380 В переменного тока, имеет степень защиты IP00 и рассчитано на циклическую работу с нагрузкой 40%. Артикул et053489, бренд - Электротехник.

Назначение и область применения

Электромагнит МО-100 БУ2 380В используется для дистанционного отключения пружинных тормозов типа ТК. Когда на катушку подаётся напряжение, электромагнит преодолевает усилие пружины и освобождает тормозную колодку - механизм начинает работать. При отключении питания пружина сразу возвращает колодку в положение «тормоз». Это необходимо для безопасной и точной остановки груза на кранах, особенно при частых пусках и остановках.

Основная сфера применения - подъёмные краны, лебёдки, элеваторы и другие механизмы, где требуется надёжное и быстрое торможение. Подходит для установки на оборудование с диаметром шкива тормоза 100 мм.

Технические характеристики

• Напряжение питания: 380 В переменного тока
• Тип электромагнита: тормозной (ЭТ)
• Принцип действия: тянущий - активирует тормоз путём вытягивания якоря
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство должно быть установлено внутри корпуса или в защищённом помещении
• Постоянный режим работы (ПВ): 40% - допускается работа до 4 минут в течение 10-минутного цикла, затем нужен перерыв для остывания
• Диаметр шкива тормоза: 100 мм - совместим только с тормозами этого размера

Совместимость и монтаж

Электромагнит МО-100 БУ2 380В предназначен исключительно для установки на тормоза серии ТК с диаметром шкива 100 мм. Нельзя использовать с другими типами тормозов - даже близкими по размеру.

Монтаж выполняется болтовым соединением на фланец тормоза. Перед установкой проверьте соответствие посадочного отверстия и расположения крепёжных отверстий. Кабель подводится к контактным выводам на корпусе - соблюдайте полярность при подключении (не требуется, так как питание переменное).

Не допускается монтаж на открытых площадках или в условиях повышенной запылённости - из-за IP00 устройство не защищено от внешней среды.

Безопасность и стандарты

Электромагнит соответствует требованиям к тормозным системам подъёмных кранов, регламентированным ГОСТ 12.2.032–78 и Правилами ПБ 10-382-00. Однако из-за отсутствия степени защиты (IP00) обязательна установка в герметичный или закрытый кожух, чтобы предотвратить попадание пыли, влаги и сторонних предметов на рабочие части.

Преимущества

• Высокая надёжность при частых циклах включения/выключения - оптимизирован для интенсивной эксплуатации
• Простая конструкция - минимум деталей, что снижает вероятность отказа
• Известный принцип действия - «тянущий» тип хорошо зарекомендовал себя в крановой технике
• Совместимость с серийными тормозами ТК - легко заменяется на аналогичные модели

Ограничения применения

• Не применяется вне закрытых корпусов - IP00 не защищает от пыли, влаги, масла и механических повреждений
• Запрещена работа при температуре выше +40 C и ниже −10 C - не указано явно, но по нормам для таких устройств это стандартный диапазон
• Работа более 4 минут подряд вызывает перегрев - обязательно соблюдать ПВ=40%
• Не подходит для постоянной работы (100% ПВ) - только циклическая эксплуатация
• Только для переменного тока - нельзя подключать к постоянному напряжению

Примеры использования

• Грузовые краны на заводах - торможение крюковой системы после подъёма
• Лебёдки для перемещения материалов - остановка при срабатывании концевика
• Подъёмники в ремонтных зонах - обеспечение безопасности при отключении питания
• Конвейеры с функцией аварийной остановки - моментальное торможение при сбое

Практические советы

• Перед первым запуском проверьте свободное движение якоря - он не должен заедать
• Проверяйте состояние контактов каждые 500 часов работы - окисление может вызвать задержку срабатывания
• При замене всегда используйте оригинальные пружины и тормозные колодки - несовместимые компоненты нарушают силовое воздействие
• Обязательно устанавливайте электромагнит МО-100 БУ2 380В внутрь защитного кожуха - даже небольшая пыль снизит срок службы
• При частых остановках контролируйте нагрев - если корпус слишком горячий, увеличьте паузу между циклами
