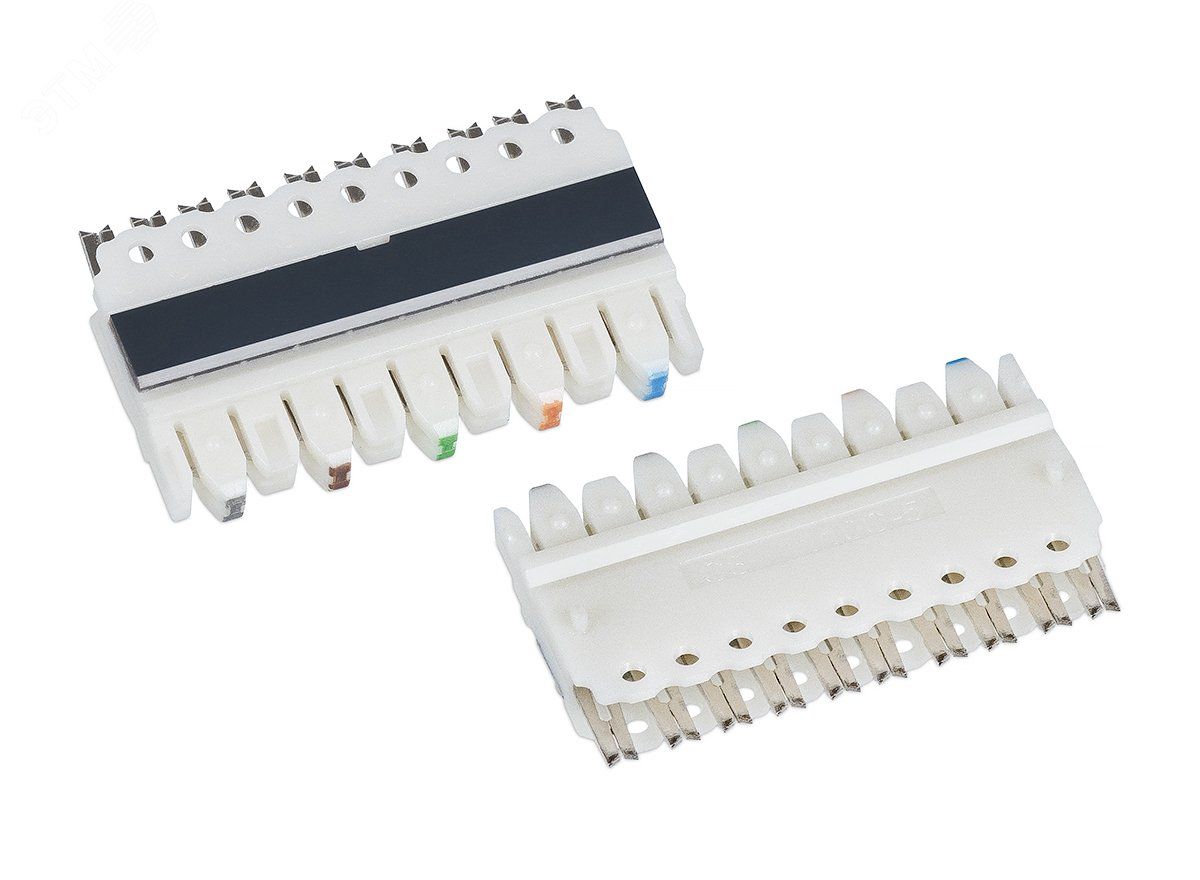

Модуль 5-и парный 110 модуль, категория 5e - 7015c Cabeus CB-5P

Модуль 5-парный 110 категория 5E от Cabeus (артикулы 7015c и cb-5p) предназначен для надёжной коммутации телефонных и сетевых кабелей в патч-панелях и распределительных блоках 110 типа. Этот модуль сочетает функции фиксированной точки соединения и розеточного интерфейса, обеспечивая стабильную передачу сигналов до 100 МГц.

Назначение и область применения

Модуль 5-парный 110 категория 5E используется для создания точек соединения в телекоммуникационных системах. Он монтируется на 110-блоки, где каждая из пяти пар кабеля заводится и закрепляется внутри модуля. Вторая сторона модуля служит разъёмом для подключения коммутационных шнуров - например, при подключении компьютеров, IP-телефонов или оборудования к сети. Подходит для установки в офисах, центрах обработки данных, зданиях с локальными сетями и системах VoIP.

Технические характеристики

• Категория: 5e - поддерживает частоту до 100 МГц, соответствует требованиям стандарта TIA/EIA-568-B.2
• Количество пар: 5 - позволяет подключить один кабель UTP/STP категории 5e с 8 жилами (4 пары) + одна запасная пара для резерва или специальных задач
• Тип контактов: 110 - совместим с классическими 110-блоками и инструментами для обжима
• Материал контактов: фосфористая бронза с никелевым покрытием - обеспечивает долгий срок службы и устойчивость к окислению
• Работает с кабелями: UTP/STP Cat.5e, диаметром жил 0,4–0,8 мм

Совместимость и монтаж

Модуль 5-парный 110 категория 5E от Cabeus совместим со всеми стандартными 110-блоками, включая модели от Panduit, Leviton, Siemon и других производителей. Устанавливается механически - плотно вставляется в гнездо блока до щелчка. Для обжима проводов необходимо использовать инструмент HT-3150R с насадкой на 5 пар. Обжим происходит одновременно по всем парам, что исключает перекрёстные помехи и снижает риск повреждения жил. Каждый контакт имеет защёлку для фиксации провода - после вставки жила не выскальзывает даже при нагрузках.

Безопасность и стандарты

Модуль соответствует международным стандартам TIA/EIA-568-B.2 и ISO/IEC 11801 для категорий 5e. Продукция сертифицирована на соответствие требованиям безопасности и EMC. Нет требований к питанию - работает пассивно, без активных компонентов.

Преимущества

• Высокая плотность: один модуль заменяет два 4-парных - экономит место на панели
• Удобство обслуживания: можно легко заменить или переобжать без демонтажа всего блока
• Стабильность сигнала: минимизация переходных помех благодаря точному расположению пар и экранированной конструкции контактов
• Индикация: цветовая маркировка контактов соответствует T568A/B - ускоряет проверку и диагностику

Ограничения применения

• Не подходит для высокочастотных применений выше 100 МГц - не заменяет Cat.6 или Cat.6a
• Требует обязательного использования инструмента HT-3150R; попытки обжима плоскогубцами или отверткой приведут к повреждению контактов
• Не рассчитан на внешнюю установку - не имеет защиты от влаги и пыли (IP-класс не указан, применяется только в помещениях)
• Не поддерживает PoE+ (Power over Ethernet Plus) при максимальной мощности - допустимо использование до 15,4 Вт, но нагрев контактов возможен при длительной работе на пределе

Примеры использования

• Подключение рабочих мест в офисе через патч-панель с 110-блоками
• Кроссировка каналов в серверной комнате для переключения портов
• Обустройство телефонной системы с использованием аналоговых аппаратов и IP-телефонии
• Ремонт и доработка существующих кабельных трасс без замены всей инфраструктуры

Практические советы

• Перед монтажом всегда проверяйте порядок жил по цветовой схеме T568A или T568B - он должен быть единым во всём участке сети
• Не затягивайте провода слишком сильно - это может повредить изоляцию и вызвать обрыв
• При прокладке кабеля оставляйте запас длины 10–15 см - это позволит повторно обжать модуль без замены кабеля
• Для тестирования используйте кабельный анализатор - он покажет наличие обрывов, коротких замыканий и потерь на ближний переход
• Запасные пары в 5-парном модуле удобны для будущего расширения - например, подключения видеонаблюдения или дополнительных устройств
