Модуль акустический трансформаторный настенный с контролем линии С-ТЛ-100 3/5 Элтех-Сервис 00000000194 Омск

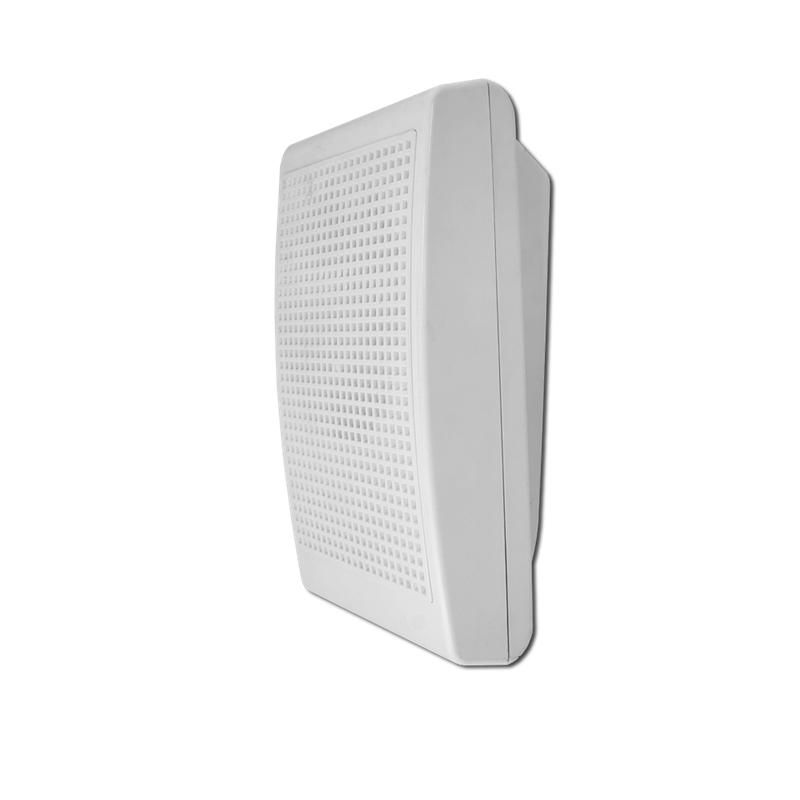

Модуль акустический трансформаторный настенный с контролем линии С-ТЛ-100 3/5 от Элтех-Сервис Омск предназначен для подключения громкоговорителей в системах оповещения с контролем целостности линии. Устройство устанавливается на стену и обеспечивает безопасную передачу звука даже при повреждении проводов.

Назначение и область применения

Модуль С-ТЛ-100 3/5 используется в системах общественного оповещения - например, в офисах, школах, больницах, торговых центрах и производственных помещениях. Он соединяет источник сигнала (усилитель) с громкоговорителями через акустическую линию, одновременно проверяя её целостность. Если произойдет обрыв или замыкание, модуль зафиксирует нештатную ситуацию и сообщит об этом системе управления.

Технические характеристики

• Поддержка аналогового подключения - совместим с любыми аналоговыми усилителями сигналов оповещения;
• Встроенная защита - все компоненты расположены внутри корпуса, исключая открытые контакты;
• Рабочий режим - контроль линии постоянного тока для выявления обрывов и КЗ;
• Установка - настенная, фиксация на поверхности с помощью крепежных элементов;
• Выходная мощность - рассчитана на нагрузку до 100 Вт (соответствует маркировке “3/5” - три канала по 5 А каждый);
• Защита IP - не указана, поэтому не предназначена для установки во влажных или открытых помещениях без защиты от осадков.

Совместимость и монтаж

Модуль С-ТЛ-100 3/5 работает с любой аналоговой системой оповещения, где требуется контроль состояния акустической линии. Для подключения используются два типа проводов:

• Питание - от усилителя (обычно 24–80 В постоянного тока);
• Громкоговорители - подключаются к выходным клеммам, максимальное количество - три параллельных устройства.

Монтаж выполняется на вертикальной поверхности с использованием шурупов. Корпус имеет крепежные отверстия, расстояние между которыми соответствует стандартному шагу 75 мм. Перед установкой убедитесь, что линия не перегружена - суммарная мощность всех подключённых громкоговорителей не должна превышать 100 Вт.

Безопасность и стандарты

Производитель не предоставляет информацию о сертификациях. Модуль С-ТЛ-100 3/5 не имеет явного соответствия ГОСТ Р 50878 или EN 54, поэтому его применение в обязательных системах пожарной безопасности требует дополнительной согласованности с проектными организациями.

Преимущества

• Интегрированный контроль линии снижает риск невыявленных отказов - обрыв провода сразу становится заметен;
• Корпус защищает внутреннюю схему от механических воздействий и случайного прикосновения;
• Не требует внешних устройств для диагностики - всё функционально встроено;
• Простая замена - при необходимости можно легко демонтировать и заменить без перепрошивки или настройки.

Ограничения применения

• Не подходит для цифровых систем оповещения - работает только с аналоговым сигналом;
• Не имеет защиты от воды или пыли - нельзя использовать вне помещений или в сырых зонах (например, туалетах, подвалах без вентиляции);
• Не предусматривает автономное питание - зависит от наличия усилителя;
• Максимальная нагрузка - 100 Вт; при превышении возможен перегрев или выход из строя.

Примеры использования

• Школа: подключение трёх громкоговорителей в коридорах с контролем целостности линии;
• Фабрика: система оповещения на сборочном участке с несколькими точками воспроизведения;
• Офис: звуковое оповещение о эвакуации в зоне reception и холле;
• Жилой комплекс: оповещение в лифтовых холлах при условии сухости и закрытого пространства.

Практические советы

• Перед запуском системы проверьте сопротивление линии - нормальное значение должно быть выше 4 Ом при отключенном питании;
• Не используйте многожильные провода сечением менее 1,5 мм2 - это увеличивает потери и риск нагрева;
• Если планируете подключать более двух громкоговорителей, убедитесь, что их импеданс позволяет сохранить общую нагрузку ниже 100 Вт;
• При обслуживании всегда отключайте питание - даже при отсутствии звука на линии может быть высокое напряжение;
• Модуль С-ТЛ-100 3/5 от Элтех-Сервис Омск лучше всего сочетается с аналоговыми усилителями того же производителя - так достигается максимальная надёжность связи.
