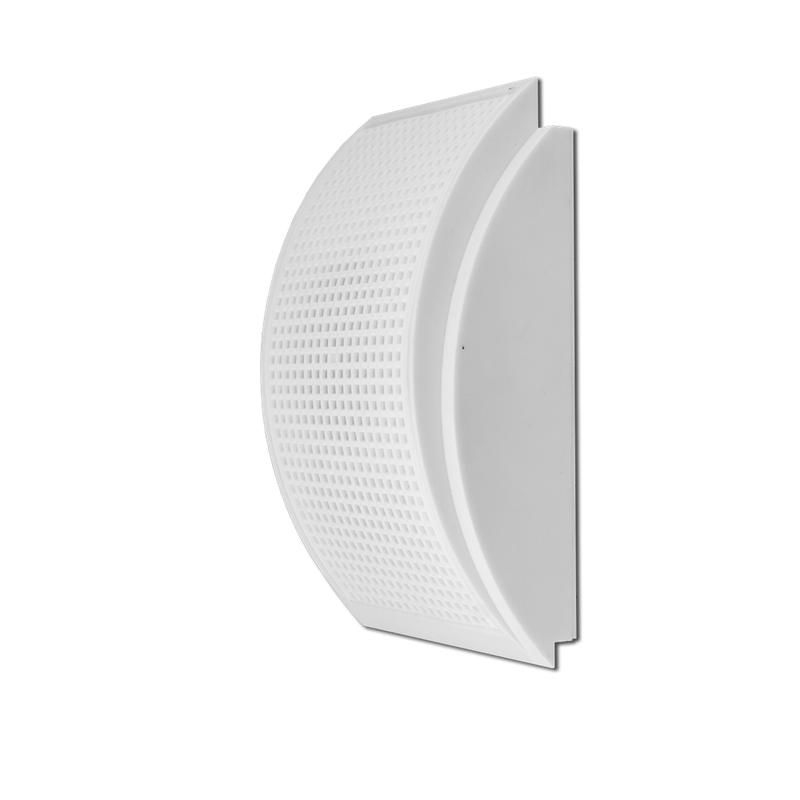

Модуль акустический трансформаторный настенный С-ТЛ-100 1/3 Элтех-Сервис 00000000190 Омск

Модуль акустический трансформаторный настенный С-ТЛ-100 1/3 от Элтех-Сервис Омск предназначен для согласования звуковой мощности между усилителем и громкоговорителями в системах общественного оповещения. Устройство смонтировано в защищённом корпусе и подключается напрямую к существующим проводным сетям.

Назначение и область применения

Модуль акустический трансформаторный настенный С-ТЛ-100 1/3 используется для передачи аудиосигнала от усилителя к громкоговорителям в системах оповещения. Он снижает выходное напряжение до безопасного уровня для динамиков и обеспечивает правильную нагрузку на усилитель. Подходит для установки в помещениях с постоянной эксплуатацией: офисы, школы, больницы, торговые центры, производственные участки.

Технические характеристики

• Тип: трансформаторный модуль
• Фиксация: настенная
• Подключение: аналоговое (совместим с классическими аудиолиниями 70 В / 100 В)
• Рабочий режим: непрерывная работа
• Корпус: металлический, герметичный, защищает от внешних воздействий
• Выходная мощность: 100 Вт (соответствует обозначению “100” в названии)
• Передаточное отношение: 1/3 - позволяет использовать с громкоговорителями малой мощности (до 33 Вт)

Совместимость и монтаж

Модуль акустический трансформаторный настенный С-ТЛ-100 1/3 совместим со всеми усилителями, имеющими выход 70–100 В. Для подключения используются два входных провода от усилителя и два выходных - к громкоговорителю. Монтаж выполняется на стену с помощью крепёжных отверстий в корпусе. Кабели заводятся через резиновые вводы. Напряжение на входе - до 100 В переменного тока. Выход - адаптирован под стандартные динамики с импедансом 4–16 Ом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в помещениях с нормальной средой. Корпус обеспечивает механическую защиту и предотвращает случайное прикосновение к токоведущим частям. Применяется в соответствии с ГОСТ Р 50571 и СП 5.13130. Отдельной сертификации по IP не указано - не предназначено для открытых площадок или сырых помещений без защиты.

Преимущества

• Интегрированный корпус исключает необходимость в дополнительной коробке - экономит время монтажа
• Стандартное подключение 1/3 позволяет работать с маломощными динамиками без потерь качества сигнала
• Настенный формат удобен для компактных распределительных щитов и ниш
• Надёжная фиксация и прочный корпус повышают долговечность в условиях длительной эксплуатации

Ограничения применения

• Не подходит для цифровых систем оповещения (PoE, IP-громкоговорителей)
• Не рассчитан на работу во влажных, пыльных или взрывоопасных зонах - требует внутренней установки
• Максимальная мощность 100 Вт - нельзя подключать несколько динамиков суммарной мощностью более этого значения
• Отсутствие регулировки уровня - коэффициент преобразования жёстко задан 1/3

Примеры использования

• Система оповещения в учебном корпусе: один модуль С-ТЛ-100 1/3 управляет тремя громкоговорителями по 10 Вт каждый
• Производственный цех: подключение к усилителю 100 В через трансформатор для работы с динамиками вдоль конвейера
• Административное здание: установка в коридоре рядом с распределительной шиной для обслуживания двух громкоговорителей

Практические советы

• Проверьте выходное напряжение усилителя - оно должно быть 70–100 В, иначе модуль не будет работать
• При замене старого трансформатора убедитесь, что новый имеет тот же коэффициент (1/3) - иначе изменится уровень громкости
• Избегайте перегрузки: сумма мощностей всех подключённых динамиков не должна превышать 100 Вт
• При монтаже используйте кабель с медными жилами сечением не менее 1,5 мм2 - особенно при длинных линиях
• Модуль С-ТЛ-100 1/3 от Элтех-Сервис Омск не требует обслуживания - достаточно периодической проверки контактов
