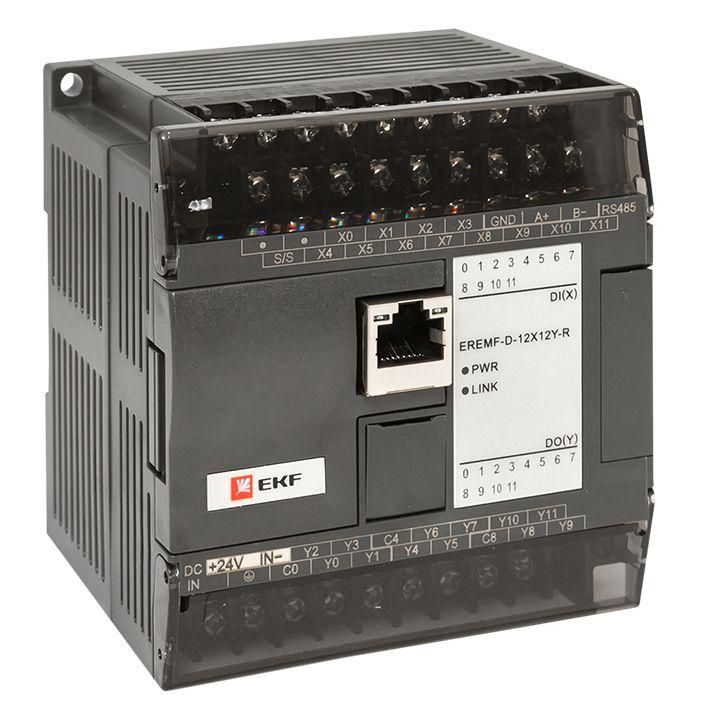

Модуль дискретного ввода/вывода EREMF 12/12 PRO-Logic EKF EREMF-D-12X12Y-R

Модуль дискретного ввода и вывода EREMF 12/12 PRO-Logic - компактный универсальный интерфейс для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации. Бренд EKF предлагает этот модуль как надёжное решение для интеграции в системы на базе ПЛК PRO-Logic, SCADA и других контроллеров через Ethernet или RS-485.

Назначение и область применения

Модуль дискретного ввода и вывода EREMF 12/12 PRO-Logic предназначен для передачи цифровых сигналов между управляющей системой и внешними устройствами. Он собирает информацию с датчиков (например, концевиков, кнопок, датчиков наличия) через 12 входов и управляет нагрузками (реле, лампы, клапаны) через 12 выходов. Применяется в промышленной автоматике: на конвейерах, в системах вентиляции, в станках, в логистических комплексах и на объектах с удалённым мониторингом.

Технические характеристики

• Количество цифровых входов: 12 (DC, постоянный ток)
• Количество цифровых выходов: 12 (релейные, механические)
• Напряжение питания: 20,4–28,8 В постоянного тока
• Тип подключения: клеммная колодка (для проводов до 2,5 мм2)
• Выходы: механические реле - коммутируют переменный и постоянный ток
• Интерфейс связи: Ethernet / RS-485, протоколы Modbus TCP/RTU/ASCII

Совместимость и монтаж

Модуль дискретного ввода и вывода EREMF 12/12 PRO-Logic работает как удалённый узел в сетях PRO-Logic. Подключается к шасси ПЛК PRO-Logic или напрямую к сети через Ethernet-порт. Для монтажа требуется DIN-рейка 35 мм. Кабели подсоединяются к клеммникам - фиксация винтовым зажимом. Напряжение питания подаётся на клеммы +V и GND. Выходы реле изолированы от входов и от сети питания - можно управлять нагрузками до 250 В AC / 30 В DC, до 2 А на контакт.

Безопасность и стандарты

Модуль соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита от переполярности питания и импульсных помех обеспечена внутренней схемой. Работает в температурном диапазоне от –25 C до +55 C. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4.

Преимущества

• Гибкая комбинация 12 входов и 12 выходов - оптимальна для средних задач автоматизации
• Релейные выходы позволяют управлять как слаботочными, так и силовыми нагрузками без дополнительных реле
• Поддерживает три протокола Modbus - легко интегрируется с любым ПО верхнего уровня
• Стандартное клеммное подключение - удобно для обслуживания и замены
• Совместим со всей серией PRO-Logic - позволяет масштабировать систему без изменения архитектуры

Ограничения применения

• Не подходит для высокочастотных переключений - реле имеют ограниченную механическую долговечность (до 1 млн циклов)
• Нельзя использовать для управления мощностью выше 2 А на один контакт - риск сваривания контактов
• Требуется источник питания 20,4–28,8 В DC; несовместим с 24 В AC или 12 В DC
• Не имеет встроенной защиты от перегрузки по току - необходимо применять внешние предохранители при работе с двигателями или нагревателями

Примеры использования

• Управление световой сигнализацией и кнопками аварийной остановки на участке сборки
• Чтение положения дверей и датчиков заполнения бункера в логистическом центре
• Контроль состояния насосов и клапанов в системе водоснабжения через SCADA
• Связь с панелью оператора PRO-Screen для отображения статуса оборудования

Практические советы

• При подключении входов используйте экранированные кабели - особенно при длинных трассах (>10 м) и рядом с частотниками
• Для релейных выходов, управляющих индуктивными нагрузками (электромагниты, катушки), установите гашение переходных процессов (диод или RC-цепь)
• Проверьте соответствие посадочного места: модуль занимает 12 модулей шириной 17,5 мм - потребуется минимум 210 мм на DIN-рейке
• Перед первым запуском проверьте адрес устройства в настройках Modbus - по умолчанию используется адрес 1
• Записывайте номера клемм при подключении - это ускоряет диагностику при отказах
