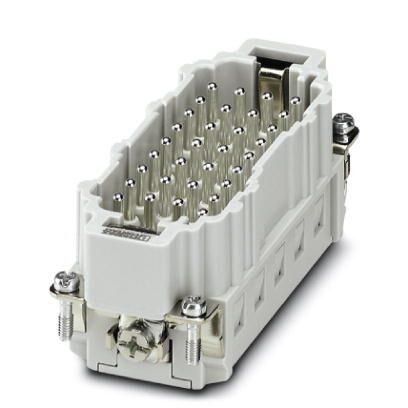

Модуль для контактов HC-BB32-I-PT-M, 32 полюса, 16 А, 500 В Phoenix Contact 1014422

Модуль для контактов HC-BB32-I-PT-M от Phoenix Contact - это компактный соединительный модуль с 32 силовыми контактами и зажимами типа Push-in, предназначенный для надёжного подключения проводов в распределительных щитах. Артикул 1014422 используется там, где требуется высокая плотность подключений без потери надёжности.

Назначение и область применения

Модуль для контактов HC-BB32-I-PT-M предназначен для коммутации цепей питания в автоматизированных системах. Он не имеет контактов для цепей управления - только 32 силовых полюса с заземлением PE. Подходит для установки в шкафы управления, распределительные щиты, станки, конвейеры и другую промышленную аппаратуру, где важно минимизировать число отдельных клеммных блоков.

Технические характеристики

• Количество полюсов: 32 + PE (заземление)
• Размер корпуса: B16 (стандартная ширина для монтажа на DIN-рейку)
• Номинальное напряжение: до 500 В
• Номинальный ток: 16 А
• Сечение провода: 0,5–2,5 мм2
• Тип зажима: Push-in (зажим с пружинным механизмом, без инструментов)
• Фиксация: штифтовый тип соединения
• Применение: исключительно для цепей мощности, не для сигналов управления

Совместимость и монтаж

Модуль для контактов HC-BB32-I-PT-M устанавливается на стандартную DIN-рейку шириной 35 мм. Его размер B16 позволяет размещать несколько модулей рядом без перегрузки пространства. Для подключения проводов достаточно вставить жилу в зажим - фиксация происходит за счёт внутренней пружины. Отсоединить провод можно кнопкой на корпусе. Каждый из 32 полюсов имеет один вход - многожильные и одножильные провода сечением 0,5–2,5 мм2 совместимы. Нельзя использовать провода с зачищенной частью меньше 8 мм или больше 12 мм.

Безопасность и стандарты

Модуль соответствует требованиям международных норм для промышленной электроаппаратуры. Номинальные значения 500 В и 16 А обеспечивают безопасную работу в сетях переменного и постоянного тока. Конструкция выполнена из самозатухающего пластика, устойчивого к нагреву. Гальваническая изоляция между полюсами обеспечивает предотвращение пробоя даже при максимальной нагрузке.

Преимущества

• Высокая плотность подключений: 32 контакта в одном модуле вместо нескольких отдельных клемм
• Ускоренная сборка: зажимы Push-in позволяют подключать провода без отвертки
• Стабильность соединения: механический зажим снижает риск ослабления при вибрации
• Чёткая маркировка: каждый полюс легко идентифицируется при обслуживании
• Интегрированное заземление PE: упрощает схему и повышает безопасность

Ограничения применения

• Не предназначен для слаботочных цепей управления - отсутствуют контакты для сигнальных проводов
• Запрещено использование проводов сечением менее 0,5 мм2 и более 2,5 мм2
• Не рекомендуется для внешних установок - отсутствует защита IP
• Не поддерживает многократное переподключение: частые извлечения проводов снижают срок службы зажима
• Не работает с гибкими многожильными проводами без наконечника - требует предварительной опрессовки

Примеры использования

• Подключение выходов частотных преобразователей к двигателям
• Распределение питания от УПА к нескольким исполнительным устройствам
• Объединение фаз в распределительном щите станка с ЧПУ
• Сборка группового питания для группы соленоидных клапанов

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль, чтобы не выйти за допустимые 0,5–2,5 мм2
• Для многожильных проводов лучше применять наконечники, даже если они подходят по размеру - так увеличится долговечность соединения
• При установке на рейку следите, чтобы модуль был полностью зафиксирован - слабая посадка вызывает перегрев
• Не смешивайте этот модуль с другими типами клемм в одной секции - сохраняйте единый тип подключения для удобства диагностики
• При замене устройства в уже собранной системе - отключите питание и убедитесь, что все провода освобождены через кнопку зажима
