Модуль для подключения по шине Profinet SM3BCPN | SE APC

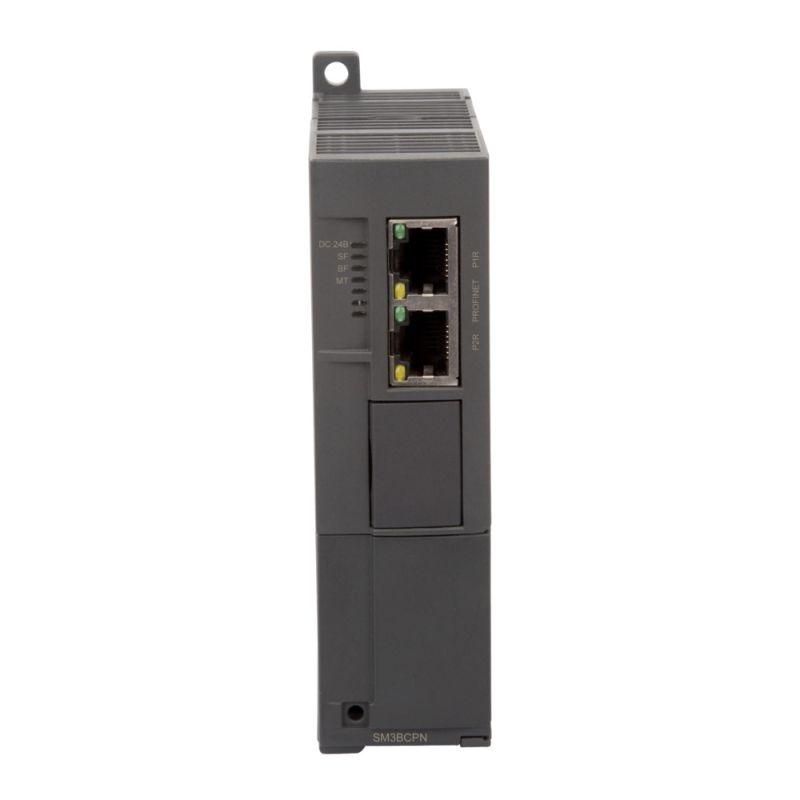

Модуль для подключения по шине Profinet SE от Systeme Electric (артикул sm3bcpn) - это ведомый модуль расширения для систем автоматизации, обеспечивающий подключение устройств к сети ProfiNET через два порта. Он предназначен для установки в стойку расширения и работает от источника 24 В постоянного тока.

Назначение и область применения

Модуль для подключения по шине Profinet SE используется для расширения контроллеров PLC в промышленных системах управления. Он позволяет подключить оборудование - такие как датчики, исполнительные механизмы или другие модули ввода/вывода - к сети ProfiNET без необходимости использовать отдельный Ethernet-коммутатор. Подходит для сборочных линий, конвейеров, станков с ЧПУ и других задач, где требуется надёжная и быстрая связь между узлами системы.

Технические характеристики

• Тип изделия: Модуль расширения ведомый
• Интерфейс связи: 2 порта ProfiNET (для последовательного соединения по шине)
• Напряжение питания: 24 В постоянного тока
• Тип корпуса: Для установки в стойку расширения
• Серия: OEM ПЛК Систэм Электрик
• Производитель: Systeme Electric (SE)
• Артикул: sm3bcpn

Совместимость и монтаж

Модуль для подключения по шине Profinet SE совместим с контроллерами серии OEM ПЛК Систэм Электрик и другими устройствами, поддерживающими протокол ProfiNET IO. Устанавливается исключительно в стойку расширения - не предназначен для самостоятельного монтажа на DIN-рейку. Подключение осуществляется через встроенные RJ45-порты: первый порт принимает сигнал от основного контроллера, второй передаёт его дальше по цепочке. Кабели должны соответствовать требованиям ProfiNET (Cat5e или выше).

Преимущества

• Два порта позволяют организовать кольцевую или линейную топологию сети без внешних коммутаторов
• Работает от стандартного напряжения 24 В DC - совместим с большинством промышленных систем питания
• Фиксированная конструкция для стойки обеспечивает жёсткую фиксацию и снижает риск вибрационных повреждений
• Поддерживается официальной документацией от Systeme Electric для интеграции в существующие проекты

Ограничения применения

• Не является активным сетевым устройством - не выполняет маршрутизацию или фильтрацию трафика
• Требует наличия стойки расширения; не может работать автономно
• Не поддерживает Power over Ethernet (PoE); питание подаётся отдельно
• Не рассчитан на работу в условиях повышенной влажности или открытых площадках - применяется только внутри щитов или закрытых помещений

Примеры использования

• Подключение датчиков положения к PLC в линии сборки автомобильных компонентов
• Добавление модуля ввода/вывода к основному контроллеру на конвейере упаковки
• Расширение системы управления насосными станциями за счёт добавления ещё одного устройства по шине ProfiNET

Практические советы

• Перед монтажом проверьте, что стойка расширения имеет свободное место и правильную ориентацию контактов
• Используйте экранированные кабели с RJ45-коннекторами - это снижает помехи в промышленной среде
• Обязательно задайте уникальный IP-адрес каждому модулю через программное обеспечение PLC - даже если он ведомый
• Не перегружайте цепочку более чем 8 ведомыми модулями - это может вызвать задержки в опросе
• При замене модуля сохраните настройки прошивки и адресацию - они не хранятся в самом устройстве
