Карта коммуникационная Profinet STV600/900 SE SEOP-1302 APC

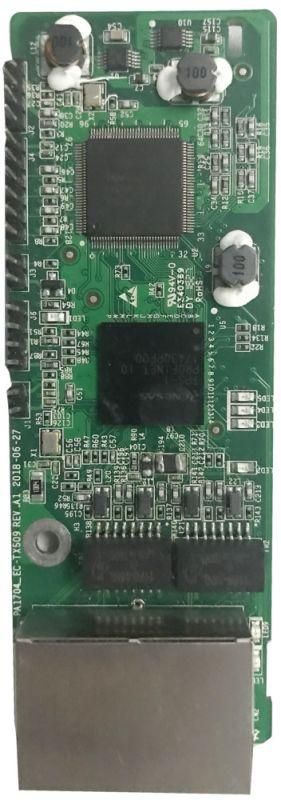

Плата коммуникационная Profinet STV600/900 - это модуль расширения для преобразователей частоты Series SystemeVar, обеспечивающий прямую связь с ПЛК по протоколу PROFINET. Устанавливается внутренне в устройствах STV600, STV900 и их варианты, обеспечивая надёжную передачу данных в автоматизированных системах управления.

Назначение и область применения

Плата коммуникационная Profinet STV600/900 предназначена для подключения преобразователей частоты STV600, STV900, STV900 IP55 и STV900H к сетям PROFINET. Она позволяет ПЛК управлять скоростью вращения двигателя, считывать текущие параметры работы (частота, ток, температура, состояние аварий) и синхронизировать работу нескольких устройств в реальном времени. Применяется на промышленных объектах: конвейерах, насосных станциях, станках с ЧПУ, линиях упаковки и других системах, где требуется точная координация оборудования через Ethernet-сети.

Технические характеристики

• Тип изделия: Модуль коммуникационный
• Поддерживаемый протокол: PROFINET IO (RT / IRT)
• Интерфейс связи: RJ45 (10/100 Mbit/s, Full/Half Duplex)
• Совместимые модели преобразователей: STV600, STV900, STV900 IP55, STV900H
• Установка: Внутренняя, в слот расширения платы управления
• Электропитание: От шины питания преобразователя частоты (без внешнего источника)
• Степень защиты корпуса: Соответствует защите основного устройства (IP20 для базовой версии)

Совместимость и монтаж

Плата коммуникационная Profinet STV600/900 совместима только с преобразователями частоты серий SystemeVar STV600 и STV900. Для установки необходимо:

• Выключить питание преобразователя и отключить все кабели;
• Снять крышку корпуса и извлечь заглушку слота расширения;
• Аккуратно вставить плату до щелчка фиксатора - контакты должны полностью войти в разъём;
• Закрутить крепёжные винты, заменить крышку и подать напряжение;
• Настроить профиль PROFINET через программное обеспечение SE Configurator.

Не допускается установка в другие модели преобразователей или в оборудование сторонних производителей. Нельзя использовать плату вне преобразователя - она не имеет собственного корпуса и не рассчитана на самостоятельное применение.

Безопасность и стандарты

Плата соответствует требованиям EN 61800-5-1 (безопасность силовых приводов) и EN 61000-6-2 (электромагнитная совместимость). Проект выполнен в соответствии со стандартами PROFINET conformance class B. Все материалы и компоненты имеют RoHS-сертификацию.

Преимущества

• Прямой обмен данными с ПЛК без необходимости использования дополнительных шлюзов или интерфейсов.
• Низкая задержка передачи данных благодаря реализации протокола IRT (Isochronous Real-Time).
• Отсутствие внешнего питания - плата получает энергию от самого преобразователя.
• Автоматическая идентификация в сети PROFINET после запуска.
• Поддерживает одновременную работу с несколькими контроллерами в одной сети.

Ограничения применения

• Не работает с другими типами сетей (Modbus TCP, EtherCAT, CANopen).
• Не поддерживается в преобразователях старых серий, не входящих в SystemeVar.
• Требуется наличие прошивки версии v2.0+ на преобразователе частоты - проверьте её через меню HMI.
• Не предназначен для установки во взрывоопасной среде - не имеет взрывозащиты Ex.
• Работает только при температуре окружающей среды +5…+50 C, как и сам преобразователь.

Примеры использования

• Производство пластиковых бутылок: 8 преобразователей STV900 с платами Profinet STV600/900 синхронизированы с одним ПЛК для контроля скорости формовочных машин.
• Цех переработки металла: ПЛК управляет торможением и разгоном лебедок через PROFINET, используя данные о нагрузке с платы STV600/900.
• Линия розлива жидкостей: Каждый насос оснащён STV900 IP55 с платой - система автоматически адаптирует расход при изменении давления в трубопроводе.

Практические советы

• Перед установкой всегда проверяйте номер прошивки преобразователя - устаревшая версия может не распознать плату.
• Используйте экранированный Ethernet-кабель с заземлёнными коннекторами - это снижает помехи в промышленной среде.
• При первом запуске настройте имя устройства (Device Name) в SE Configurator - это упростит диагностику в сети.
• Не затягивайте крепёж слишком сильно - можно повредить печатную плату внутри корпуса.
• Если PROFINET не определяет устройство - проверьте, что в настройках ПЛК указан правильный GSDML-файл для Systeme Electric.
